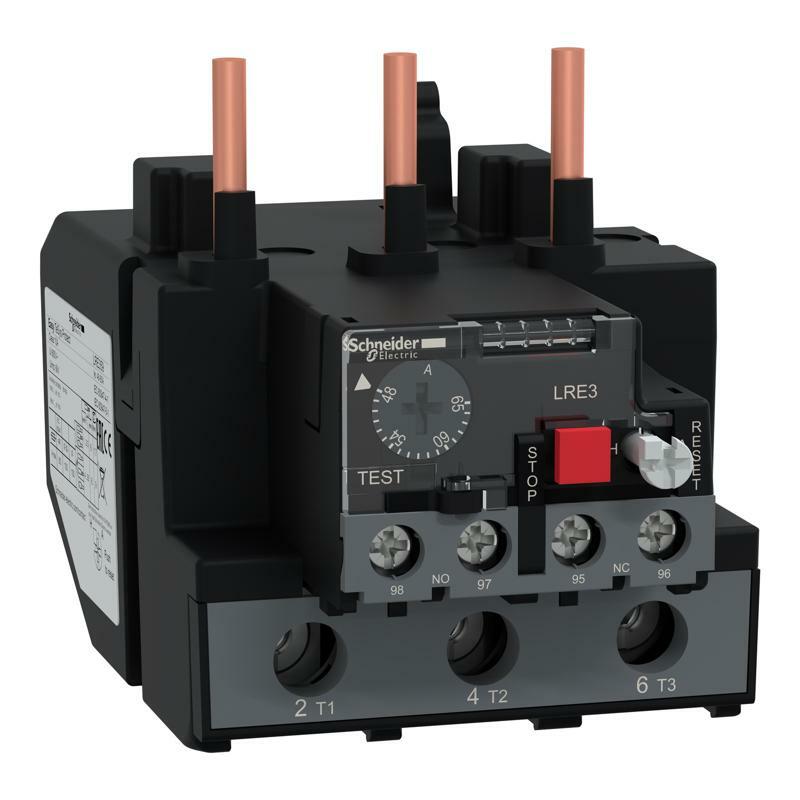

Теплове РЕЛЕ Е 48…65A
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | Easy TeSys |
| Серія продукту | Easy TeSys Protect |
| Тип виробу або компоненту | Диференціальне теплове реле перевантаження |
| Назва пристрою | LRE |
| Область застосування реле | Захист двигуна |
| Чутливість до розриву фази | Струм відключення 130 % від Ir на двох фазах, остання на 0 відповідно до МЕК 60947-4-1 |
| Додаткова інформація | |
| Сумісність продуктів | LC1E65...95 |
| Тип мережі | Змінний струм |
| Частота мережі | 50...60 Гц |
| Монтажна опора | Під контактор Пластина, зі спеціальними аксесуарами Рейка, зі спеціальними аксесуарами |
| Клас теплового перевантаження | Клас 10А відповідно до МЕК 60947-4-1 |
| Зовнішня сигнальна лампа (опція) | Індикатор відключення реле |
| Межі регулювання теплового захисту | 48…65 А |
| Поріг відключення | 1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1 |
| Механічна стійкість | Удари: 6 Gn за 11 мс відповідно до МЕК 60068-2-7 Вібрації: 3 ГН відповідно до МЕК 60068-2-6 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| [Ith] умовний тепловий струм у відкритому вик | 5 А для схема сигналізації |
| [Ue] номінальна робоча напруга | <= 690 В змінний струм |
| Номінальний струм запобіжника | 100 А gG для коло подачі живлення 63 А aM для коло подачі живлення 5 А gG для схема сигналізації |
| [Ui] номінальна напруга ізоляції | 690 В відповідно до МЕК 60947-4-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Місцева сигналізація | Індикатор спрацювання |
| Тип керування | Зупинка Червоний Кнопковий вимикач Скидання Зелений Кнопковий вимикач |
| Температурна компенсація | -20…60 °C |
| Клеми підключення | Схема сигналізації: Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Схема сигналізації: Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Схема сигналізації: Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: Твердий без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 1 4…35 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 1 4…35 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: Гвинтовий затискач 1 4…35 мм² - жорсткість кабелю: Твердий без кабельного наконечника |
| Рекомендований момент затягування | Коло подачі живлення: 9 Н.м - на Гвинтовий затискач Схема сигналізації: 1,7 Н.м - на Гвинтовий затискач |
| Висота | 54 мм |
| Ширина | 70 мм |
| Глибина | 113 мм |
| Маса нетто | 0,46 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-4-1 МЕК 60947-5-1 |
| Сертифікація виробу | EAC |
| Захисна обробка | TH відповідно до МЕК 60068 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Робоча температура навколишнього середови | -20…60 °C без заниження відповідно до МЕК 60947-4-1 -20…70 °C зі зниженням |
| Температура навколишнього повітря для збер | -60…80 °C |
| Вогнестійкість | 850 °C відповідно до МЕК 60068-2-1 |
| Електрична міцність ізоляції | 6 кВ на 50 Гц відповідно до МЕК 60255-5 |
| Електромагнітна сумісність | Стійкість до перенапруги: 6 кВвідповідно до МЕК 60801-5 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8 см |
| Ширина 1 упаковки | 8,8 см |
| Довжина 1 упаковки | 12,7 см |
| Вага 1 упаковки | 479 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 9 |
| Висота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 4,683 кг |
| Гарантия | |
| Гарантія | 18 months |
