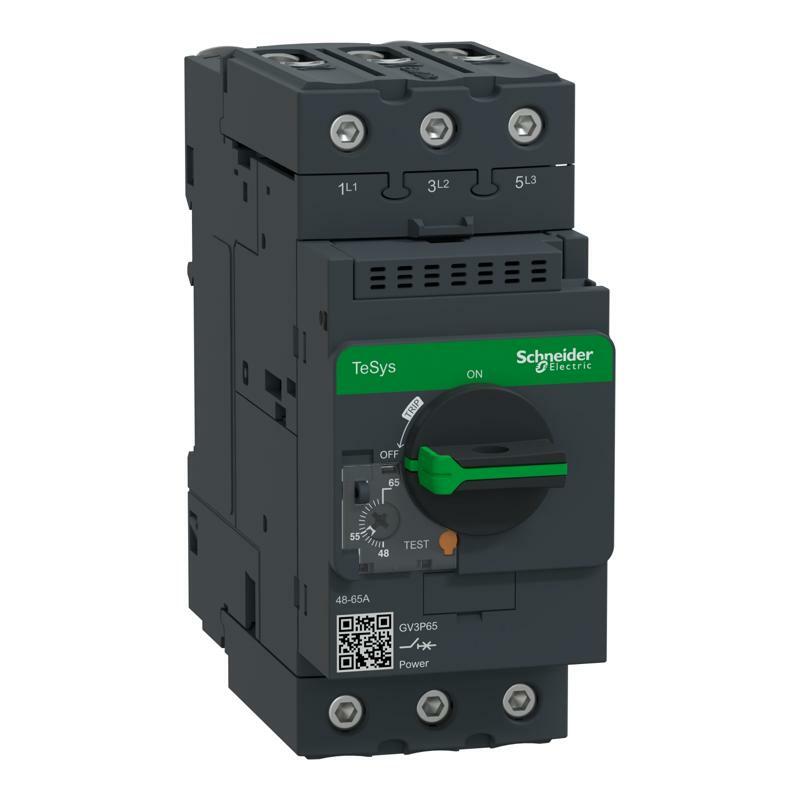

Авт. ВИМ з комб.розчеп.65а гвинт.затиск.

Новий сучасний зовнішній вигляд усіх машин
Широкий асортимент GV: Магнітні, термомагнітні, різних розмірів (GV2, GV3, GV4)
Легше встановлювати та експлуатувати з гвинтами різних стандартів
Безпечне та довготривале підключення до електромережі за допомогою клем EverLink
Цифрове обслуговування клієнтів для технічної документації
Екологічна ефективність продукту

Головна
Діапазон	TeSys Deca
Назва продукту	TeSys GV3 TeSys Deca
Тип виробу або компоненту	Автоматичний вимикач двигуна
Назва пристрою	GV3P
Область застосування продукту	Захист двигуна
Технологія розчеплювача	Тепломагнітний
Додаткова інформація
Опис полюсів	3P
Тип мережі	Змінний струм
Категорія застосування	AC-3 відповідно до МЕК 60947-4-1
Частота мережі	50/60 Гц відповідно до МЕК 60947-4-1
Спосіб кріплення	Симетрична din-рейка 35 мм затискний Панель прикручений (з 3 гвинтами M4)
Потужність двигуна [кВт]	30 кВт на 400/415 В змінний струм 50/60 Гц 45 кВт на 500 В змінний струм 50/60 Гц 55 кВт на 690 В змінний струм 50/60 Гц
Відключаюча здатність	100 кА Icu на 230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 12 кА Icu на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 6 кА Icu на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Ics] номінальна відключаюча здатність при ко	100 % на 230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 100 % на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 100 % на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 % на 500 В змінний струм 50/60 Гц відповідно до МЕК 60947-2 50 % на 690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Тип керування	Поворотна ручка
[In] номінальний струм	65 А
Межі регулювання теплового захисту	48…65 А відповідно до МЕК 60947-4-1
Струм спрацьовування електромагнітного ро	910 А
[Ith] умовний тепловий струм у відкритому вик	65 А відповідно до МЕК 60947-4-1
[Ue] номінальна робоча напруга	690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Ui] номінальна напруга ізоляції	690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Uimp] номінальна імпульсна витримувана напру	6 кВ відповідно до МЕК 60947-2
Чутливість до розриву фази	Так відповідно до МЕК 60947-4-1
Відповідність вимогам по ізоляції	Так відповідно до МЕК 60947-1
Розсіювана потужність на полюс	8 В
Механічна зносостійкість	50000 циклів
Електрична зносостійкість	50000 циклів для AC-3 на 415 В In
Номінальний режим експлуатації	Безперервний відповідно до МЕК 60947-4-1
Момент затягування	5 Н.м - на Гвинтовий затискач
Ширина	55 мм
Висота	132 мм
Глибина	136 мм
Маса нетто	0,96 кг
Колір	Темно-сірий
Навколишнє середовище
Стандарти	МЕК 60947-2 МЕК 60947-4-1 UL 60947-4-1 CSA C22.2 № 60947-4-1
Сертифікація виробу	CCC UL CSA EAC ATEX LROS (Lloyds реєстр судноплавства) BV ABS DNV-GL UKCA
Ступінь ударозахисту	IK09 Шафа
Ступінь захисту	IP20 відповідно до МЕК 60529
Кліматична стійкість	відповідно до IACS E10
Температура навколишнього повітря для збер	-40…80 °C
Вогнестійкість	960 °C відповідно до МЕК 60695-2-11
Робоча температура навколишнього середови	-20…60 °C
Механічна стійкість	Удари: 15 Гн за 11 мс контактор розімкнено Удари: 30 Гн за 11 мс контактор замкнутий Вібрації: 4 Гн, 5...300 Гц
Висота над рівнем моря	3000 m
Пакувальна одиниця
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	16,000 см
Ширина 1 упаковки	6,500 см
Довжина 1 упаковки	14,600 см
Вага 1 упаковки	1,016 кг
Тип 2 упаковки	P06
Кількість одиниць у 2 упаковці	120
Висота 2 упаковки	75,000 см
Ширина 2 упаковки	60,000 см
Довжина 2 упаковки	80,000 см
Вага 2 упаковки	134,920 кг
Гарантия
Гарантія	18 months
