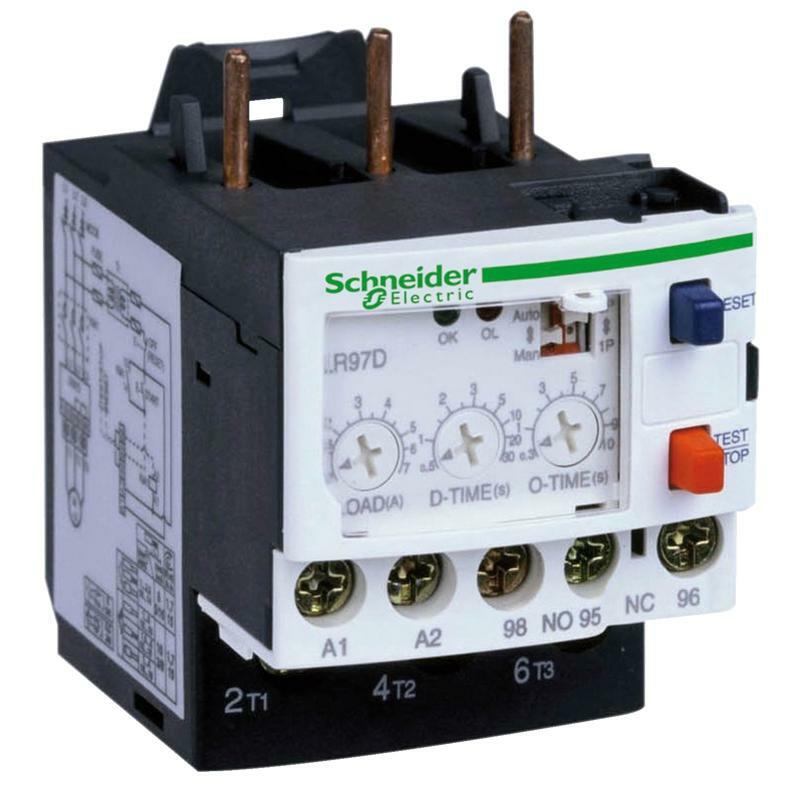

Теплове РЕЛЕ Lr97D07B
| Головна | |
|---|---|
| Назва пристрою | LR97 |
| Тип виробу або компоненту | Електронне реле максимального струму |
| Область застосування продукту | Захист |
| Область застосування реле | Перевантаження Imax> Isetting Чутливість до обриву фази Блокування ротора, механічне заклинювання I> 3 x Isetting |
| Сумісність продуктів | LC1D09...D38 |
| Тип мережі | Змінний струм ПОСТІЙНИЙ СТРУМ |
| [Us] номінальна напруга живлення | 24 В Змінний/постійний струм |
| Межі регулювання теплового захисту | 1,2…7 А |
| [Ue] номінальна робоча напруга | 600 В змінний струм 50/60 Гц для коло подачі живлення відповідно до CSA 600 В змінний струм 50/60 Гц для коло подачі живлення відповідно до UL 690 В змінний струм 50/60 Гц для коло подачі живлення відповідно до МЕК 60947-4-1 |
| Кількість в одному комплекті | Набір з 10 штук |
| Додаткова інформація | |
| Частота мережі | 50...60 Гц |
| Монтажна опора | Безпосередньо на контактор Рейка |
| Поріг відключення | 1.2...6 A |
| Стійкість до імпульсних перенапруг | 6 кВ відповідно до МЕК 61000-4-5 |
| Тип контакту та з'єднання | 1 перемикаючий контакт |
| [Ith] умовний тепловий струм у відкритому вик | 3 А для ланцюг управління |
| Тип захисту | Запобіжник BS 3 А - для ланцюг управління Автоматичний вимикач GB2 3 А - для ланцюг управління GG запобіжник 3 А - для ланцюг управління |
| Максимальна потужність | 28 В на 110 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947 28 В на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947 55 В на 24 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947 55 В на 48 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947 140 В·А на 48 В змінний струм відповідно до МЕК 60947 360 В·А на 110 В змінний струм відповідно до МЕК 60947 360 В·А на 220 В змінний струм відповідно до МЕК 60947 70 В·А на 24 В змінний струм відповідно до МЕК 60947 |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В відповідно до CSA Коло подачі живлення: 600 В відповідно до UL Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Чутливість до розриву фази | <3 s |
| Перезавантаження | Автоматичне скидання at 24 В AC Електричний перериванням подачі живлення мінімум на 0,1 с Ручне скидання |
| Часовий діапазон | 0.2...10 с - O-time ручка 0.3...10 с - O-time ручка 0.5..30 с - D-ручка таймера |
| Зовнішня сигнальна лампа (опція) | 2 світлодіоди |
| Клеми підключення | Ланцюг управління кабель 1 x 1…25 мм²гнучкий з кабельним наконечником Ланцюг управління кабель 1 x 1…25 мм²гнучкий без кабельного наконечника Коло подачі живлення кабель 1 x 1…4 мм²гнучкий з кабельним наконечником Коло подачі живлення кабель 1 x 1,5…10 мм²гнучкий без кабельного наконечника Коло подачі живлення вушко-затискач 1 x 1…4 мм²гнучкий з кабельним наконечником Коло подачі живлення вушко-затискач 1 x 1,5…10 мм²гнучкий без кабельного наконечника Ланцюг управління кабель 2 x 1…25 мм²гнучкий з кабельним наконечником Ланцюг управління кабель 2 x 1…25 мм²гнучкий без кабельного наконечника Ланцюг управління вушко-затискач 1 x 1…25 мм²гнучкий з кабельним наконечником Ланцюг управління вушко-затискач 1 x 1…25 мм²гнучкий без кабельного наконечника Ланцюг управління вушко-затискач 2 x 1…25 мм²гнучкий з кабельним наконечником Ланцюг управління вушко-затискач 2 x 1…25 мм²гнучкий без кабельного наконечника |
| Момент затягування | Ланцюг управління: 0,6...1,2 Н.м на вушко-затискач Коло подачі живлення: 2 Н.м на кабель |
| Висота | 67,5 мм |
| Ширина | 45 мм |
| Глибина | 67,5 мм |
| Маса нетто | 0,172 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947 МЕК 60255-6 |
| Сертифікація виробу | GOST CSA UL |
| Захисна обробка | TH відповідно до МЕК 60068 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Робоча температура навколишнього середови | -25…60 °C відповідно до МЕК 60947-4-1 |
| Температура навколишнього повітря для збер | -30…80 °C |
| Висота над рівнем моря | 2000 m |
| Вогнестійкість | 850 °C відповідно до МЕК 60695-2-1 |
| Ударостійкість | 15 gn 230 В AC відповідно до МЕК 60068-2-7 |
| Вібростійкість | 4 gn відповідно до МЕК 60068-2-6 |
| Електрична міцність ізоляції | 2 В 50 Гц відповідно до МЕК 60255-5 |
| Стійкість до електростатичного розряду | 6 кВ у непрямому режимі 8 кВ в повітрі |
| Стійкість до радіочастотного електромагні | 10 В/м рівень 3 |
| Стійкість до швидких перехідних процесів | 2 кВ |
| Обурення випромінюване/провідне | 10 V відповідно до EN 61000-4-6 Клас А відповідно до EN 55011 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 5,300 см |
| Ширина 1 упаковки | 7,200 см |
| Довжина 1 упаковки | 7,600 см |
| Вага 1 упаковки | 184,400 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 24 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 4,686 кг |
| Гарантия | |
| Гарантія | 18 months |
