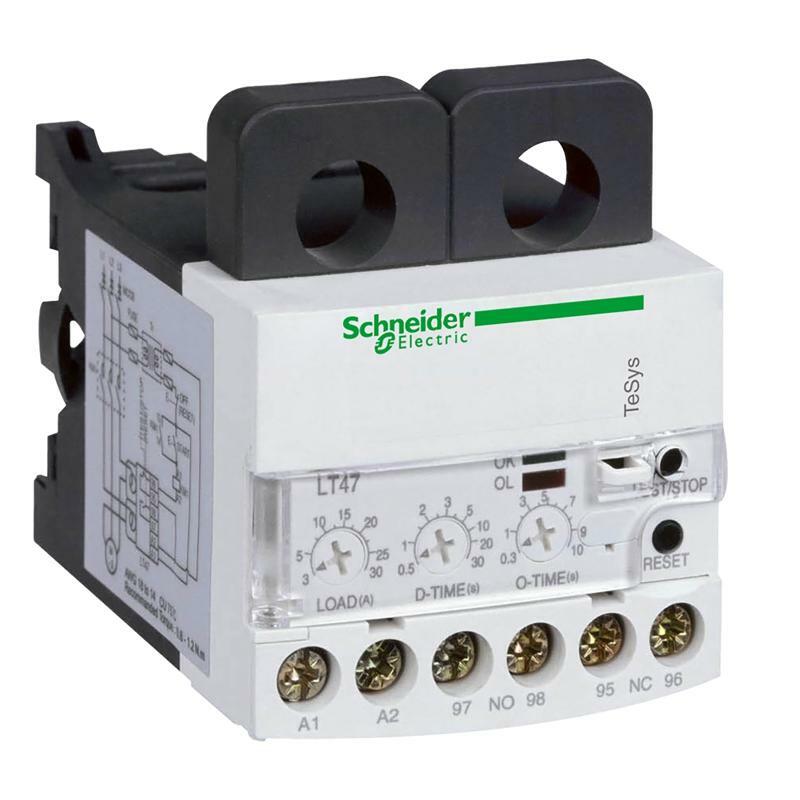

Ел.реле перевантаж. АВТ 0,5…6A,220Ac
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys LT |
| Тип виробу або компоненту | Електронне реле максимального струму |
| Назва пристрою | LT47 |
| Область застосування продукту | Захист |
| Область застосування реле | Блокування ротора, механічне заклинювання I> 3 x Isetting Чутливість до обриву фази Перевантаження Imax> Isetting |
| [Us] номінальна напруга живлення | 200..240 В змінний струм |
| Межі регулювання теплового захисту | 0,5…6 А |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В змінний струм відповідно до CSA Коло подачі живлення: 600 В змінний струм відповідно до UL Коло подачі живлення: 690 В змінний струм відповідно до МЕК 60947-4-1 |
| Додаткова інформація | |
| Частота мережі | 50...60 Гц |
| Монтажна опора | Рейка |
| Поріг відключення | 0.5...5 A |
| Електромагнітна сумісність | Стійкість до електростатичного розряду: 8 кВ через відкрите повітрявідповідно до МЕК 61000-4-2 Стійкість до електростатичного розряду: 6 кВ у прямому режимівідповідно до МЕК 61000-4-2 Емісії: клас Авідповідно до EN 55011 Стійкість до електромагнітних завад: 10 В/мвідповідно до МЕК 61000-4-3 Стійкість до швидких перехідних процесів: 2 кВвідповідно до МЕК 61000-4-4 Стійкість до перенапруги: 6 кВвідповідно до МЕК 61000-4-5 Проведено ВЧ завади: 10 Ввідповідно до МЕК 61000-4-6 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| [Ith] умовний тепловий струм у відкритому вик | 3 А для схема сигналізації |
| Номінальний струм запобіжника | 3 А gG для схема сигналізації 3 А BS для схема сигналізації |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Часовий діапазон | 1...120 с - тип керування R-час 0.3...30 с - тип керування O-час |
| Місцева сигналізація | 1 СВІТЛОДІОД (Зелений) 1 СВІТЛОДІОД (Червоний) |
| Тип керування | автоматичний скидання |
| Клеми підключення | Схема сигналізації: Гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Схема сигналізації: Гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Схема сигналізації: Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Схема сигналізації: Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника |
| Момент затягування | Схема сигналізації: 1,7 Н.м M3.5 |
| Висота | 70,3 мм |
| Ширина | 71 мм |
| Глибина | 77,2 мм |
| Маса нетто | 0,192 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60255-6 МЕК 60947 |
| Сертифікація виробу | CSA UL |
| Захисна обробка | TH відповідно до МЕК 60068 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 IP20 відповідно до VDE 0106 |
| Робоча температура навколишнього середови | -25…60 °C без заниження відповідно до МЕК 60947-4-1 |
| Температура навколишнього повітря для збер | -30…80 °C |
| Висота над рівнем моря | 2000 m |
| Механічна стійкість | Удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7 Вібрації: 4 Гн відповідно до МЕК 60068-2-6 |
| Електрична міцність ізоляції | 2 кВ на 50 Гц відповідно до МЕК 60255-5 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 6,6 см |
| Ширина 1 упаковки | 8,3 см |
| Довжина 1 упаковки | 7,6 см |
| Вага 1 упаковки | 201,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 16 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 3,671 кг |
| Гарантия | |
| Гарантія | 18 months |
