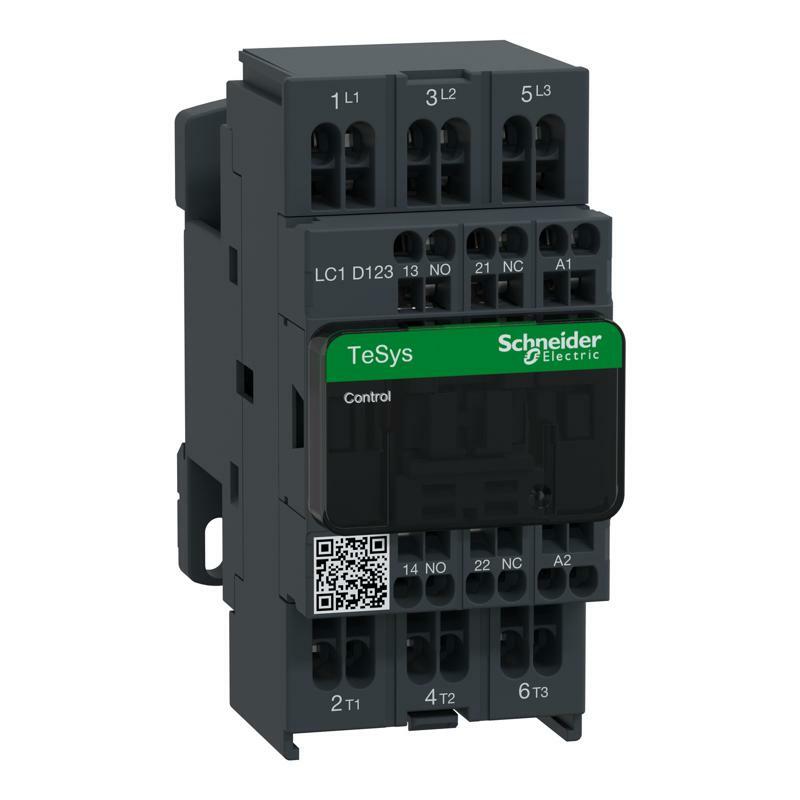

Конт. 3Р 12А, 220в, 50гц
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | TeSys Deca |
| Тип виробу або компоненту | Контактор |
| Назва пристрою | LC1D |
| Застосування контактора | Управління двигуном Резистивне навантаження |
| Категорія застосування | AC-4 AC-1 AC-3 AC-3e |
| Опис полюсів | 3P |
| [Ue] номінальна робоча напруга | Коло подачі живлення: <= 690 В змінний струм 25...400 Гц Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ |
| [Ie] номінальний робочий струм | 16 А (на <60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення 12 А (на <60 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення 12 А (на <60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення |
| [Uc] напруга ланцюга керування | 220 В змінний струм 50/60 Гц |
| Додаткова інформація | |
| Потужність двигуна [кВт] | 3 кВт на 220...230 В змінний струм 50/60 Гц (AC-3) 5,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3) 5,5 кВт на 415 В змінний струм 50/60 Гц (AC-3) 5,5 кВт на 440 В змінний струм 50/60 Гц (AC-3) 7,5 кВт на 500 В змінний струм 50/60 Гц (AC-3) 7,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3) 3 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e) 5,5 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e) 5,5 кВт на 415 В змінний струм 50/60 Гц (AC-3e) 5,5 кВт на 440 В змінний струм 50/60 Гц (AC-3e) 7,5 кВт на 500 В змінний струм 50/60 Гц (AC-3e) 7,5 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e) 3,7 кВт на 400 В змінний струм 50/60 Гц (AC-4) |
| Потужність двигуна [к.с.] | 0,5 к.с на 115 В змінний струм 50/60 Гц для 1 фаза двигуни 2 к.с на 230/240 В змінний струм 50/60 Гц для 1 фаза двигуни 3 к.с на 200/208 В змінний струм 50/60 Гц для 3 фази двигуни 3 к.с на 230/240 В змінний струм 50/60 Гц для 3 фази двигуни 7,5 к.с на 460/480 В змінний струм 50/60 Гц для 3 фази двигуни 10 к.с на 575/600 В змінний струм 50/60 Гц для 3 фази двигуни |
| Код сумісності | LC1D |
| Компонування полюсного контакту | 3 NO (ГЕРМЕТИЧНИЙ) |
| Сумісність контакту | M2 |
| Захисна кришка | З |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) для схема сигналізації 16 А (на 60 °C) для коло подачі живлення |
| Номінальна вмикаюча здатність [Irms] | 250 А на 440 В для коло подачі живлення відповідно до МЕК 60947 140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1 250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1 |
| Номінальна здатність відключення | 250 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| [Icw] номінальний короткочасно допустимий ст | 105 А на <40 °C - 10 с для коло подачі живлення 210 А на <40 °C - 1 с для коло подачі живлення 30 А на <40 °C - 10 хв для коло подачі живлення 61 А на <40 °C - 1 хв для коло подачі живлення 100 А - 1 с для схема сигналізації 120 А - 500 мс для схема сигналізації 140 А - 100 мс для схема сигналізації |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1 40 А gG на <= 690 В координація тип 1 для коло подачі живлення 25 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Середній імпеданс | 2,5 мОм - Ith 16 А 50 Гц для коло подачі живлення |
| Розсіювана потужність на полюс | 0,36 В AC-3 1,56 В AC-1 0,36 В AC-3e |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 Коло подачі живлення: 600 В CSA сертифікований Коло подачі живлення: 600 В UL сертифікований Схема сигналізації: 690 В відповідно до МЕК 60947-1 Схема сигналізації: 600 В CSA сертифікований Схема сигналізації: 600 В UL сертифікований |
| Категорія перенапруги | ІІІ |
| Ступінь забруднення | 3 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Механічна зносостійкість | 15 мільйонів циклів |
| Електрична зносостійкість | 2 мільйонів циклів 12 А AC-3 на Ue <= 440 В 0,8 мільйонів циклів 25 А AC-1 на Ue <= 440 В 2 мільйонів циклів 12 А AC-3e на Ue <= 440 В |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| Технологія катушки | Без вбудованого модуля придушення |
| Межі напруги ланцюга керування | 0.3...0.6 Uc (-40…70 °C):випадання змінний струм 50/60 Гц 0.8...1.1 Uc (-40…60 °C):робочий змінний струм 50 Гц 0.85...1.1 Uc (-40…60 °C):робочий змінний струм 60 Гц 1...1.1 Uc (60…70 °C):робочий змінний струм 50/60 Гц |
| Пускова потужність [ВА] | 70 В·А 60 Гц cos phi 0,75 (на 20 °C) 70 В·А 50 Гц cos phi 0,75 (на 20 °C) |
| Утримувана споживана потужність [ВА] | 7,5 В·А 60 Гц cos phi 0,3 (на 20 °C) 7 В·А 50 Гц cos phi 0,3 (на 20 °C) |
| Розсіювання потужності | 2…3 В на 50/60 Гц |
| Робочий час | 12...22 мс закриття 4...19 мс відкриття |
| Максимальна робоча швидкість | 3600 цикл/год на <60 °C |
| Клеми підключення | Коло подачі живлення: пружинний затискач 1 2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: пружинний затискач 2 2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: пружинний затискач 1 2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: пружинний затискач 2 2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1 тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Частота сигнального ланцюга | 25...400 Гц |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Час не перекриття контактів | 1,5 мс при знеструмленні між NC та NO контактом 1,5 мс при ввімкненні живлення між NC та NO контактом |
| Монтажна опора | Пластина Рейка |
| Навколишнє середовище | |
| Стандарти | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 МЕК 60947-4-1 МЕК 60947-5-1 UL 508 МЕК 60335-1 |
| Сертифікація виробу | GOST LROS (Lloyds реєстр судноплавства) GL RINA UL BV DNV CCC CSA UKCA |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла |
| Допустима температура довкілля навколо при | -40…60 °C 60…70 °C зі зниженням |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | 850 °C відповідно до МЕК 60695-2-1 |
| Вогнестійкість | V1 відповідно до UL 94 |
| Механічна стійкість | Вібрації контактор розімкнено (2 Гн, 5...300 Гц) Вібрації контактор замкнутий (4 Гн, 5...300 Гц) Удари контактор розімкнено (10 Гн протягом 11 мс) Удари контактор замкнутий (15 Гн за 11 мс) |
| Висота | 99 мм |
| Ширина | 45 мм |
| Глибина | 86 мм |
| Маса нетто | 0,325 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 5,5 см |
| Ширина 1 упаковки | 10,5 см |
| Довжина 1 упаковки | 10,5 см |
| Вага 1 упаковки | 375,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 15 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 6,08 кг |
| Гарантия | |
| Гарантія | 18 months |
