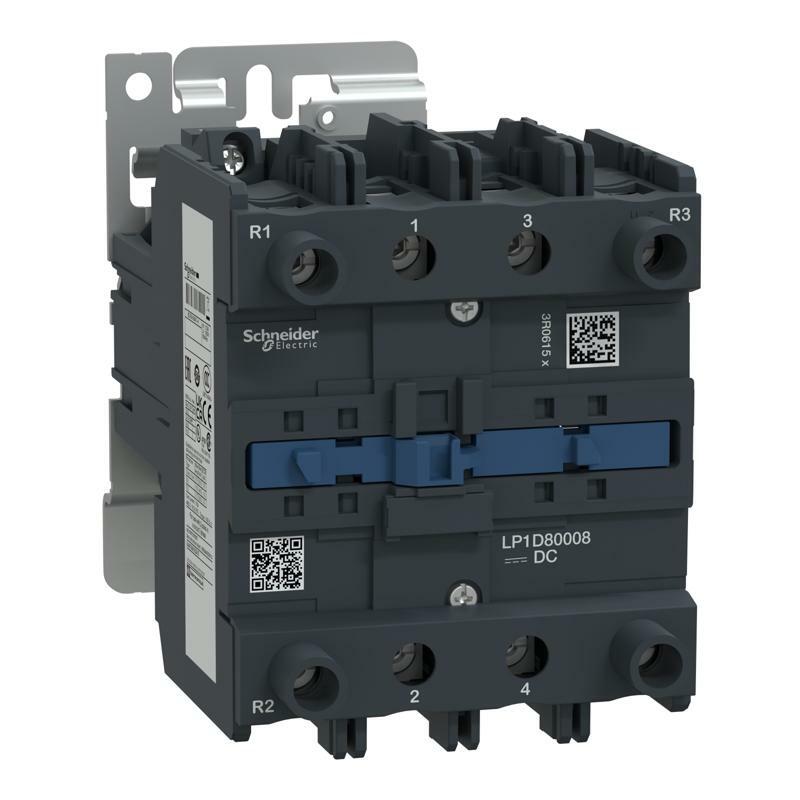

Конт. 4р-2но 2нз,125а, АС1, =24В
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Серія продукту | TeSys Deca |
| Тип виробу або компоненту | Контактор |
| Назва пристрою | LP1D |
| Застосування контактора | Резистивне навантаження |
| Категорія застосування | AC-1 |
| Опис полюсів | 4P |
| [Ue] номінальна робоча напруга | Коло подачі живлення: <= 690 В змінний струм 25...400 Гц |
| [Ie] номінальний робочий струм | 125 А (на <60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення |
| [Uc] напруга ланцюга керування | 24 В ПОСТІЙНИЙ СТРУМ |
| Додаткова інформація | |
| Код сумісності | LP1D |
| Компонування полюсного контакту | 2 NO + 2 NC |
| Сумісність контакту | M4 |
| Захисна кришка | Відсутній |
| [Ith] умовний тепловий струм у відкритому вик | 125 А (на 60 °C) для коло подачі живлення |
| Номінальна вмикаюча здатність [Irms] | 1100 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 1100 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| [Icw] номінальний короткочасно допустимий ст | 135 А на <40 °C - 10 хв для коло подачі живлення 320 А на <40 °C - 1 хв для коло подачі живлення 640 А на <40 °C - 10 с для коло подачі живлення 990 А на <40 °C - 1 с для коло подачі живлення |
| Номінальний струм запобіжника | 200 А gG на <= 690 В координація тип 1 для коло подачі живлення 160 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Середній імпеданс | 0,8 мОм - Ith 125 А 50 Гц для коло подачі живлення |
| Розсіювана потужність на полюс | 12,5 В AC-1 |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В CSA сертифікований Коло подачі живлення: 600 В UL сертифікований Коло подачі живлення: 1000 В відповідно до МЕК 60947-4-1 |
| Категорія перенапруги | ІІІ |
| Ступінь забруднення | 3 |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947 |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Механічна зносостійкість | 10 мільйонів циклів |
| Електрична зносостійкість | 0,8 мільйонів циклів 125 А AC-1 на Ue <= 440 В |
| Тип схеми керування | Постійний струм DC стандарт |
| Технологія катушки | Без вбудованого модуля придушення |
| Межі напруги ланцюга керування | 0,1...0,3 Uc (-40…55 °C):випадання ПОСТІЙНИЙ СТРУМ 0.85...1.1 Uc (-40…55 °C):робочий ПОСТІЙНИЙ СТРУМ |
| Пускова потужність [Вт] | 22 В (на 20 °C) |
| Утримувана споживана потужність [Вт] | 22 В на 20 °C |
| Робочий час | 6...20 мс відкриття 20...35 мс закриття |
| Постійний коефіцієнт часу | 75 мс |
| Максимальна робоча швидкість | 3600 цикл/год на <60 °C |
| Клеми підключення | Ланцюг управління: Гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: Гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: Твердий Ланцюг управління: Гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: Твердий Коло подачі живлення: з'єднувач 1 4…50 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: з'єднувач 2 4…25 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: з'єднувач 1 4…50 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: з'єднувач 2 4…16 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: з'єднувач 1 4…50 мм² - жорсткість кабелю: Твердий Коло подачі живлення: з'єднувач 2 4…25 мм² - жорсткість кабелю: Твердий Ланцюг управління: Гвинтовий затискач 1 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником |
| Момент затягування | Ланцюг управління: 1,2 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм Ланцюг управління: 1,2 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 Коло подачі живлення: 12 Н.м - на з'єднувач - з викруткою плоский Ø 6...8 мм Коло подачі живлення: 12 Н.м - на з'єднувач шестигранна головка гвинта 4 мм Ланцюг управління: 1,2 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | Пластина Рейка |
| Навколишнє середовище | |
| Стандарти | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 МЕК 60947-4-1 МЕК 60947-5-1 UL 508 |
| Сертифікація виробу | UL CSA CCC EAC UKCA CB DNV-GL RINA BV LROS (Lloyds реєстр судноплавства) |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Допустима температура довкілля навколо при | -40…60 °C 60…70 °C зі зниженням |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | 850 °C відповідно до МЕК 60695-2-1 |
| Вогнестійкість | V1 відповідно до UL 94 |
| Механічна стійкість | Вібрації контактор розімкнено (2 Гн, 5...300 Гц) Вібрації контактор замкнутий (3 Гн, 5...300 Гц) Удари контактор розімкнено (8 Гн за 11 мс) Удари контактор замкнутий (10 Гн протягом 11 мс) |
| Висота | 127 мм |
| Ширина | 96 мм |
| Глибина | 196 мм |
| Маса нетто | 2,91 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 22,5 см |
| Ширина 1 упаковки | 14,8 см |
| Довжина 1 упаковки | 18,0 см |
| Вага 1 упаковки | 2,955 кг |
| Гарантия | |
| Гарантія | 18 months |
