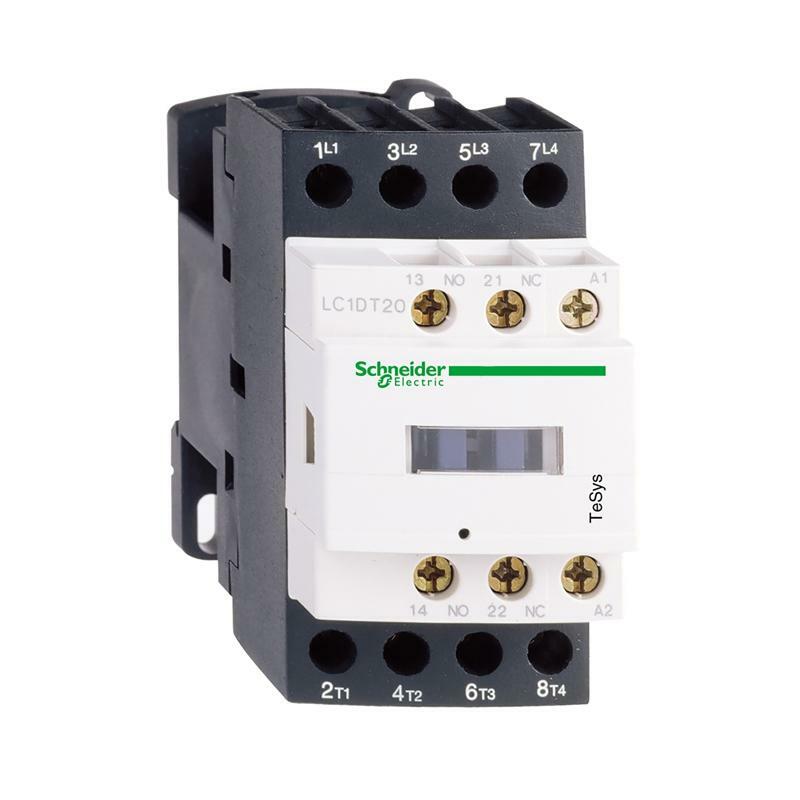

Конт.d 4P(2Но+2Нз),Ас1 40а,но+нз,=24в
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | TeSys Deca |
| Тип виробу або компоненту | Контактор |
| Назва пристрою | LC1D |
| Застосування контактора | Резистивне навантаження |
| Категорія застосування | AC-1 AC-3 AC-3e AC-4 |
| Опис полюсів | 4P |
| [Ue] номінальна робоча напруга | Коло подачі живлення: <= 690 В змінний струм 25...400 Гц |
| [Ie] номінальний робочий струм | 40 А (на <60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення |
| [Uc] напруга ланцюга керування | 24 В ПОСТІЙНИЙ СТРУМ |
| Додаткова інформація | |
| Код сумісності | LC1D |
| Компонування полюсного контакту | 2 NO + 2 NC |
| Сумісність контакту | M5 |
| Захисна кришка | З |
| [Ith] умовний тепловий струм у відкритому вик | 10 А (на 60 °C) для схема сигналізації 40 А (на 60 °C) для коло подачі живлення |
| Номінальна вмикаюча здатність [Irms] | 140 А змінний струм для схема сигналізації відповідно до МЕК 60947-5-1 250 А ПОСТІЙНИЙ СТРУМ для схема сигналізації відповідно до МЕК 60947-5-1 450 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 450 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| [Icw] номінальний короткочасно допустимий ст | 240 А на <40 °C - 10 с для коло подачі живлення 380 А на <40 °C - 1 с для коло подачі живлення 50 А на <40 °C - 10 хв для коло подачі живлення 120 А на <40 °C - 1 хв для коло подачі живлення 100 А - 1 с для схема сигналізації 120 А - 500 мс для схема сигналізації 140 А - 100 мс для схема сигналізації |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1 63 А gG на <= 690 В координація тип 1 для коло подачі живлення 40 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Середній імпеданс | 2 мОм - Ith 40 А 50 Гц для коло подачі живлення |
| Розсіювана потужність на полюс | 3,2 В AC-1 |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 Коло подачі живлення: 600 В CSA сертифікований Коло подачі живлення: 600 В UL сертифікований Схема сигналізації: 690 В відповідно до МЕК 60947-1 Схема сигналізації: 600 В CSA сертифікований Схема сигналізації: 600 В UL сертифікований |
| Категорія перенапруги | ІІІ |
| Ступінь забруднення | 3 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Механічна зносостійкість | 30 мільйонів циклів |
| Електрична зносостійкість | 1,4 мільйонів циклів 40 А AC-1 на Ue <= 440 В |
| Тип схеми керування | Постійний струм низьке споживання |
| Технологія катушки | Вбуд. 2-направлений діод. обмежувач пік. навантажень |
| Межі напруги ланцюга керування | 0,1...0,3 Uc (-40…60 °C):випадання ПОСТІЙНИЙ СТРУМ 0.8...1.25 Uc (-40…60 °C):робочий ПОСТІЙНИЙ СТРУМ |
| Пускова потужність [Вт] | 2,4 В (на 20 °C) |
| Утримувана споживана потужність [Вт] | 2,4 В на 20 °C |
| Робочий час | 77 ±15 % ms закриття 25 ±20 % ms відкриття |
| Постійний коефіцієнт часу | 40 мс |
| Максимальна робоча швидкість | 3600 цикл/год на <60 °C |
| Клеми підключення | Ланцюг управління: Гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: Гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 1 2,5…10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 2 2,5…10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 1 2,5…10 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: Гвинтовий затискач 2 2,5…10 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: Гвинтовий затискач 1 2,5…16 мм² - жорсткість кабелю: Твердий без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 2 2,5…16 мм² - жорсткість кабелю: Твердий без кабельного наконечника |
| Момент затягування | Ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм Ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 Ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 Коло подачі живлення: 1,8 Н.м - на гвинтові затискачі клемм - з викруткою плоский Ø 6 мм Коло подачі живлення: 1,8 Н.м - на гвинтові затискачі клемм - з викруткою Philips № 2 Коло подачі живлення: 1,8 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1 тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Частота сигнального ланцюга | 25...400 Гц |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА для схема сигналізації |
| Опір ізоляції | > 10 МОм для схема сигналізації |
| Час не перекриття контактів | 1,5 мс при знеструмленні між NC та NO контактом 1,5 мс при ввімкненні живлення між NC та NO контактом |
| Монтажна опора | Рейка Пластина |
| Навколишнє середовище | |
| Стандарти | EN 60947-4-1 EN 60947-5-1 МЕК 60947-4-1 МЕК 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 № 60947-4-1 CSA C22.2 № 60947-5-1 GB/T 14048.4 |
| Сертифікація виробу | UL CSA CCC EAC UKCA CB EU-RO-MR by DNV-GL |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла |
| Допустима температура довкілля навколо при | -40…60 °C 60…70 °C зі зниженням |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | 850 °C відповідно до МЕК 60695-2-1 |
| Вогнестійкість | V1 відповідно до UL 94 |
| Механічна стійкість | Вібрації контактор розімкнено (2 Гн, 5...300 Гц) Вібрації контактор замкнутий (4 Гн, 5...300 Гц) Удари контактор замкнутий (15 Гн за 11 мс) Удари контактор розімкнено (8 Гн за 11 мс) |
| Висота | 91 мм |
| Ширина | 45 мм |
| Глибина | 107 мм |
| Маса нетто | 0,585 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 5,5 см |
| Ширина 1 упаковки | 9,5 см |
| Довжина 1 упаковки | 12,0 см |
| Вага 1 упаковки | 637,0 г |
| Гарантия | |
| Гарантія | 18 months |
