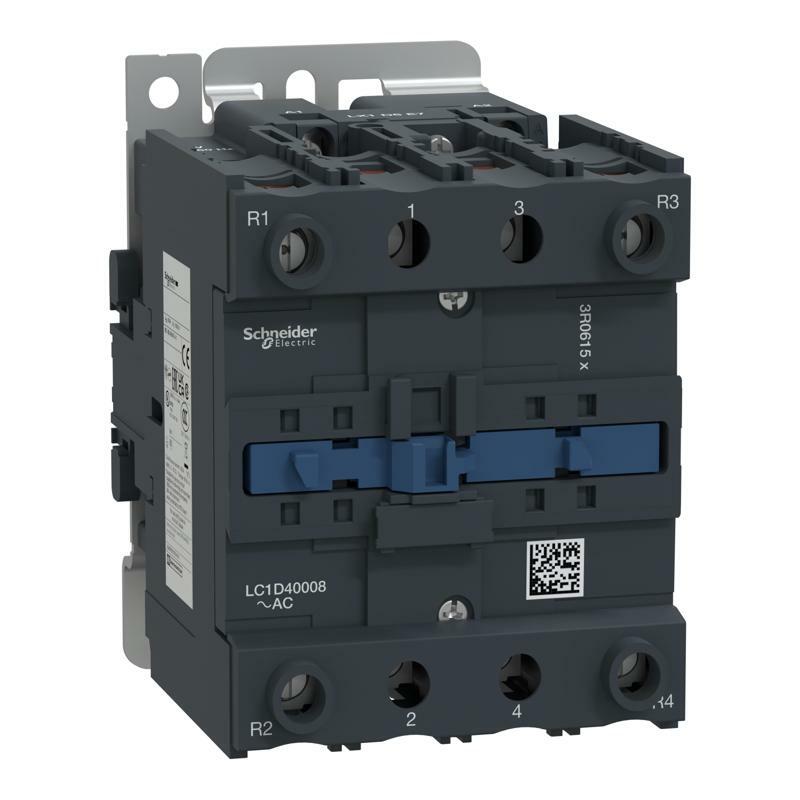

Конт Tesys D 4P, 60A Ac-1, ~110в
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Серія продукту | TeSys Deca |
| Тип виробу або компоненту | Контактор |
| Назва пристрою | LC1D |
| Застосування контактора | Резистивне навантаження |
| Категорія застосування | AC-1 |
| Опис полюсів | 4P |
| [Ue] номінальна робоча напруга | Коло подачі живлення: <= 690 В змінний струм 25...400 Гц Коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ |
| [Ie] номінальний робочий струм | 60 А (на <60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення |
| [Uc] напруга ланцюга керування | 110 В змінний струм 50/60 Гц |
| Додаткова інформація | |
| Код сумісності | LC1D |
| Компонування полюсного контакту | 2 NO + 2 NC |
| Сумісність контакту | M1 |
| Захисна кришка | Відсутній |
| [Ith] умовний тепловий струм у відкритому вик | 60 А (на 60 °C) для коло подачі живлення |
| Номінальна вмикаюча здатність [Irms] | 800 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| Номінальна здатність відключення | 800 А на 440 В для коло подачі живлення відповідно до МЕК 60947 |
| [Icw] номінальний короткочасно допустимий ст | 320 А на <40 °C - 10 с для коло подачі живлення 720 А на <40 °C - 1 с для коло подачі живлення 72 А на <40 °C - 10 хв для коло подачі живлення 165 А на <40 °C - 1 хв для коло подачі живлення |
| Номінальний струм запобіжника | 80 А gG на <= 690 В координація тип 1 для коло подачі живлення 80 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Середній імпеданс | 1,5 мОм - Ith 60 А 50 Гц для коло подачі живлення |
| Розсіювана потужність на полюс | 5,4 В AC-1 |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В CSA сертифікований Коло подачі живлення: 600 В UL сертифікований Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 |
| Категорія перенапруги | ІІІ |
| Ступінь забруднення | 3 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947 |
| Рівень надійності безпеки | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Механічна зносостійкість | 6 мільйонів циклів |
| Електрична зносостійкість | 1,4 мільйонів циклів 60 А AC-1 на Ue <= 440 В |
| Тип схеми керування | Змінний струм на 50/60 Гц |
| Технологія катушки | Без вбудованого модуля придушення |
| Межі напруги ланцюга керування | 0.3...0.6 Uc (-40…70 °C):випадання змінний струм 50/60 Гц 0.8...1.1 Uc (-40…60 °C):робочий змінний струм 50 Гц 0.85...1.1 Uc (-40…60 °C):робочий змінний струм 60 Гц 1...1.1 Uc (60…70 °C):робочий змінний струм 50/60 Гц |
| Пускова потужність [ВА] | 140 В·А 60 Гц cos phi 0,75 (на 20 °C) 160 В·А 50 Гц cos phi 0,75 (на 20 °C) |
| Утримувана споживана потужність [ВА] | 13 В·А 60 Гц cos phi 0,3 (на 20 °C) 15 В·А 50 Гц cos phi 0,3 (на 20 °C) |
| Розсіювання потужності | 4…5 В на 50/60 Гц |
| Робочий час | 4...19 мс відкриття 12...26 мс закриття |
| Максимальна робоча швидкість | 3600 цикл/год на <60 °C |
| Клеми підключення | Ланцюг управління: Гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: Гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: Гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: Твердий без кабельного наконечника Коло подачі живлення: Гвинтове з'єднання 1 1…35 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: Гвинтове з'єднання 2 1…25 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: Гвинтове з'єднання 1 1…35 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: Гвинтове з'єднання 2 1…25 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: Гвинтове з'єднання 1 1…35 мм² - жорсткість кабелю: Твердий без кабельного наконечника Коло подачі живлення: Гвинтове з'єднання 2 1…25 мм² - жорсткість кабелю: Твердий без кабельного наконечника |
| Момент затягування | Ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм Ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 Коло подачі живлення: 8 Н.м - на Гвинтовий затискач - кабель 25…35 мм² шестигранна головка гвинта 4 мм Коло подачі живлення: 5 Н.м - на Гвинтовий затискач - кабель 1…25 мм² шестигранна головка гвинта 4 мм Ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Монтажна опора | Пластина Рейка |
| Навколишнє середовище | |
| Стандарти | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 МЕК 60947-4-1 МЕК 60947-5-1 UL 508 |
| Сертифікація виробу | GL LROS (Lloyds реєстр судноплавства) GOST UL DNV RINA CSA CCC BV |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла |
| Допустима температура довкілля навколо при | -40…60 °C 60…70 °C зі зниженням |
| Висота над рівнем моря | 0...3000 m |
| Вогнестійкість | 850 °C відповідно до МЕК 60695-2-1 |
| Вогнестійкість | V1 відповідно до UL 94 |
| Механічна стійкість | Удари контактор розімкнено (8 Гн за 11 мс) Удари контактор замкнутий (10 Гн протягом 11 мс) Вібрації контактор розімкнений (2 Гн, 5...300 Гц) Вібрації контактор замкнутий (4 Гн, 5...300 Гц) |
| Висота | 127 мм |
| Ширина | 85 мм |
| Глибина | 125 мм |
| Маса нетто | 1,44 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 15,200 см |
| Ширина 1 упаковки | 11,200 см |
| Довжина 1 упаковки | 13,200 см |
| Вага 1 упаковки | 1,454 кг |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 5 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 7,645 кг |
| Гарантия | |
| Гарантія | 18 months |
