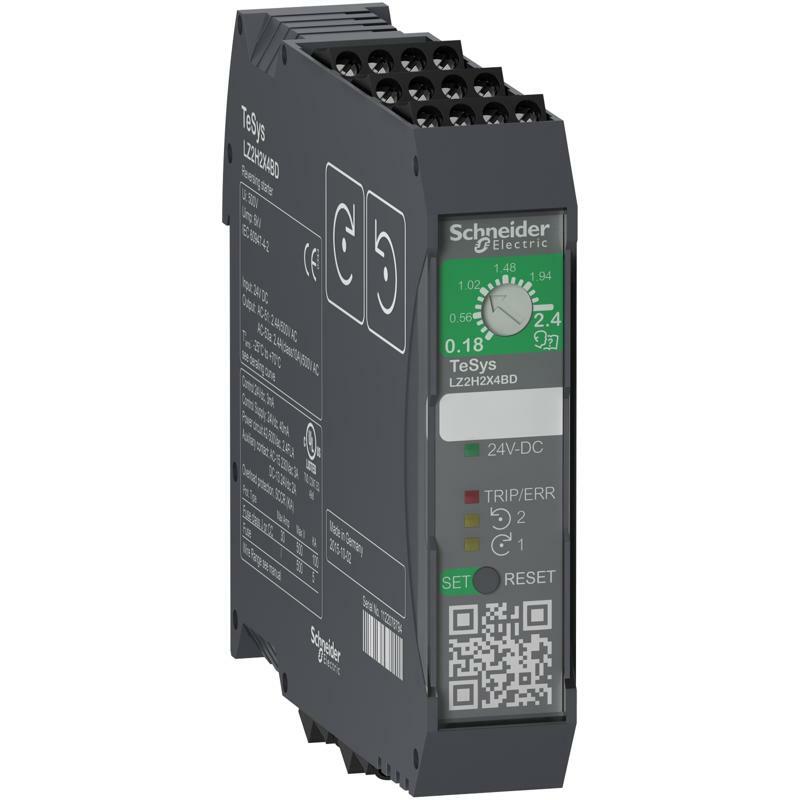

Пускат РЕВ Tesys H 0.18-2.4A гвинт 230Ac
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys Hybrid |
| Назва пристрою | LZ2H |
| Тип виробу або компоненту | Реверсивний ультракомпактний стартер |
| Тип пускача двигуна | Прямий на лінію |
| Опис полюсів | 3P |
| [Ue] номінальна робоча напруга | 500 В змінний струм |
| [Ie] номінальний робочий струм | 2,4 А на 500 В AC-51 2,4 А на 500 В AC-53A 2,4 А на 500 В AC-51 монтаж поруч 2,4 А на 500 В AC-53A монтаж поруч |
| Межі регулювання теплового захисту | 0,18…2,4 А |
| Потужність двигуна [кВт] | 0,37 кВт на 220 В змінний струм 0,65 0,37 кВт на 230 В змінний струм 0,65 0,75 кВт на 380 В змінний струм 0,65 0,75 кВт на 400 В змінний струм 0,65 0,75 кВт на 415 В змінний струм 0,65 0,75 кВт на 440 В змінний струм 0,65 1,1 кВт на 500 В змінний струм 0,65 |
| Потужність двигуна [к.с.] | 0,5 к.с на 200 В змінний струм 0,5 к.с на 230 В змінний струм 1 к.с на 460 В змінний струм |
| Напруга ланцюга керування [Uc] | 110...230 В змінний струм 50/60 Гц |
| Клас теплового перевантаження | Клас 10А відповідно до МЕК 60947-4-2 |
| Додаткова інформація | |
| Компонування допоміжного контакту | 1 C/O сигналізація несправності |
| Межі напруги ланцюга керування | 85...253 В Змінний струм |
| Споживання струму | <= 4 мА на 110...230 В змінний струм |
| Перезавантаження | Інструкція Автоматичне скидання Електричне скидання |
| Електрична довговічність | 30 мільйонів циклів |
| Максимальна робоча швидкість | 120 цикл/хв AC-51 50 % Ввімкнено 6 цикл/хв AC-53A 50 % Ввімкнено |
| Спосіб кріплення | Кліпсами |
| Монтажна опора | DIN-рейка |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) кабель 0,2…2,5 мм² - жорсткий Гвинтовий затискач 1 кабель(і) кабель 0,25…2,5 мм² - гнучкий - з кабельним наконечником Гвинтовий затискач 1 кабель(і) кабель 0,2…2,5 мм² - гнучкий - без кабельного наконечника |
| Момент затягування | 0,5…0,6 Н.м плоский Ø 2.5 мм викрутка 3 мм |
| Сертифікати | CULus CE |
| Стандарти | МЕК 60947-4-2 UL 60947-4-1 |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Ступінь забруднення | 2 |
| Ширина | 22,5 мм |
| Висота | 99 мм |
| Глибина | 114,5 мм |
| Маса нетто | 212 г |
| Навколишнє середовище | |
| Ступінь захисту | IP20 |
| Захисна обробка | TC |
| Робоча температура навколишнього середови | -25…65 °C без заниження 65…70 °C зі зниженням |
| Температура навколишнього повітря для збер | -40…80 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,6 см |
| Ширина 1 упаковки | 11,2 см |
| Довжина 1 упаковки | 12,0 см |
| Вага 1 упаковки | 270,0 г |
| Тип 2 упаковки | S01 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 15,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 2,877 кг |
