| Діапазон | TeSys |
|---|

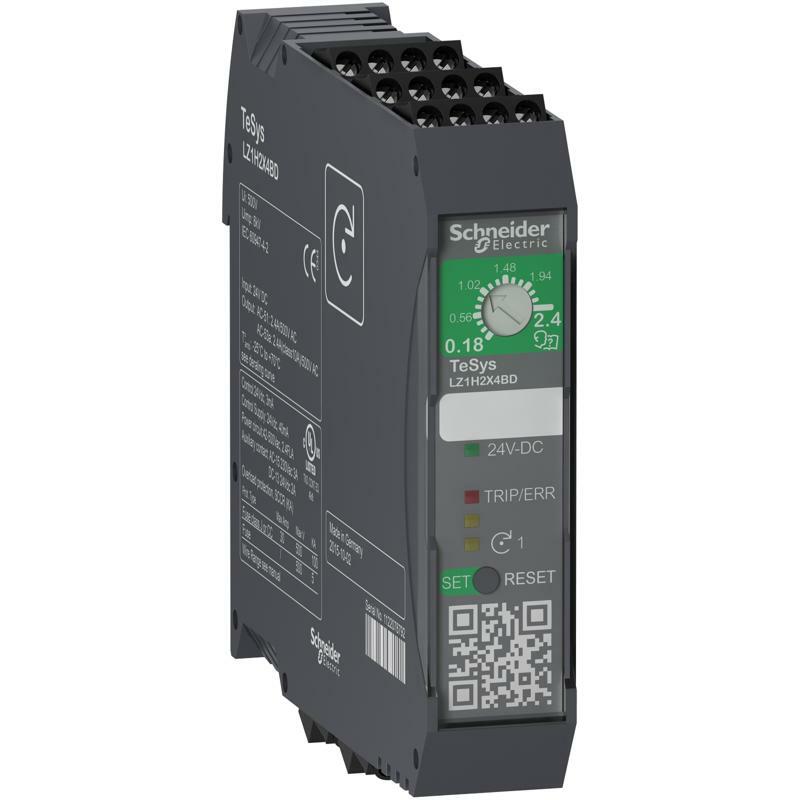

| Назва продукту | TeSys Hybrid |
|---|
| Назва пристрою | LZ1H |
|---|
| Тип виробу або компоненту | Ультракомпактний пускач |
|---|
| Тип пускача двигуна | Прямий на лінію |
|---|
| Опис полюсів | 3P |
|---|
| [Ue] номінальна робоча напруга | 500 В змінний струм |
|---|
| [Ie] номінальний робочий струм | 2,4 А на 500 В AC-51
2,4 А на 500 В AC-53A
2,4 А на 500 В AC-51 монтаж поруч
2,4 А на 500 В AC-53A монтаж поруч |
|---|
| Межі регулювання теплового захисту | 0,18…2,4 А |
|---|
| Потужність двигуна [кВт] | 0,37 кВт на 220 В змінний струм 0,65
0,37 кВт на 230 В змінний струм 0,65
0,75 кВт на 380 В змінний струм 0,65
0,75 кВт на 400 В змінний струм 0,65
0,75 кВт на 415 В змінний струм 0,65
0,75 кВт на 440 В змінний струм 0,65
1,1 кВт на 500 В змінний струм 0,65 |
|---|
| Потужність двигуна [к.с.] | 0,5 к.с на 200 В змінний струм
0,5 к.с на 230 В змінний струм
1 к.с на 460 В змінний струм |
|---|
| Напруга ланцюга керування [Uc] | 24 В ПОСТІЙНИЙ СТРУМ |
|---|
| Клас теплового перевантаження | Клас 10А відповідно до МЕК 60947-4-2 |
|---|
| Додаткова інформація |
|---|
| Компонування допоміжного контакту | 1 C/O сигналізація несправності |
|---|
| Межі напруги ланцюга керування | 19.2...30 В Постійний струм |
|---|
| Споживання струму | <= 40 мА на 24 В постійний струм |
|---|
| Перезавантаження | Інструкція
Автоматичне скидання
Електричне скидання |
|---|
| Електрична довговічність | 30 мільйонів циклів |
|---|
| Максимальна робоча швидкість | 120 цикл/хв AC-51 50 % Ввімкнено
6 цикл/хв AC-53A 50 % Ввімкнено |
|---|
| Спосіб кріплення | Кліпсами |
|---|
| Монтажна опора | DIN-рейка |
|---|
| Клеми підключення | Гвинтовий затискач 1 кабель(і) кабель 0,2…2,5 мм² - жорсткий
Гвинтовий затискач 1 кабель(і) кабель 0,25…2,5 мм² - гнучкий - з кабельним наконечником
Гвинтовий затискач 1 кабель(і) кабель 0,2…2,5 мм² - гнучкий - без кабельного наконечника |
|---|
| Момент затягування | 0,5…0,6 Н.м плоский Ø 2.5 мм викрутка 3 мм |
|---|
| Сертифікати | CE
CULus |
|---|
| Стандарти | МЕК 60947-4-2
UL 60947-4-1 |
|---|
| [Ui] номінальна напруга ізоляції | 500 В змінний струм 50/60 Гц |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
|---|
| Ступінь забруднення | 2 |
|---|
| Ширина | 22,5 мм |
|---|
| Висота | 99 мм |
|---|
| Глибина | 114,5 мм |
|---|
| Маса нетто | 212 г |
|---|
| Навколишнє середовище |
|---|
| Ступінь захисту | IP20 |
|---|
| Захисна обробка | TC |
|---|
| Робоча температура навколишнього середови | -25…70 °C без заниження |
|---|
| Температура навколишнього повітря для збер | -40…80 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 3,5 см |
|---|
| Ширина 1 упаковки | 11,7 см |
|---|
| Довжина 1 упаковки | 12,0 см |
|---|
| Вага 1 упаковки | 253,0 г |
|---|
| Тип 2 упаковки | S01 |
|---|
| Кількість одиниць у 2 упаковці | 10 |
|---|
| Висота 2 упаковки | 15,0 см |
|---|
| Ширина 2 упаковки | 15,0 см |
|---|
| Довжина 2 упаковки | 40,0 см |
|---|
| Вага 2 упаковки | 2,699 кг |
|---|
