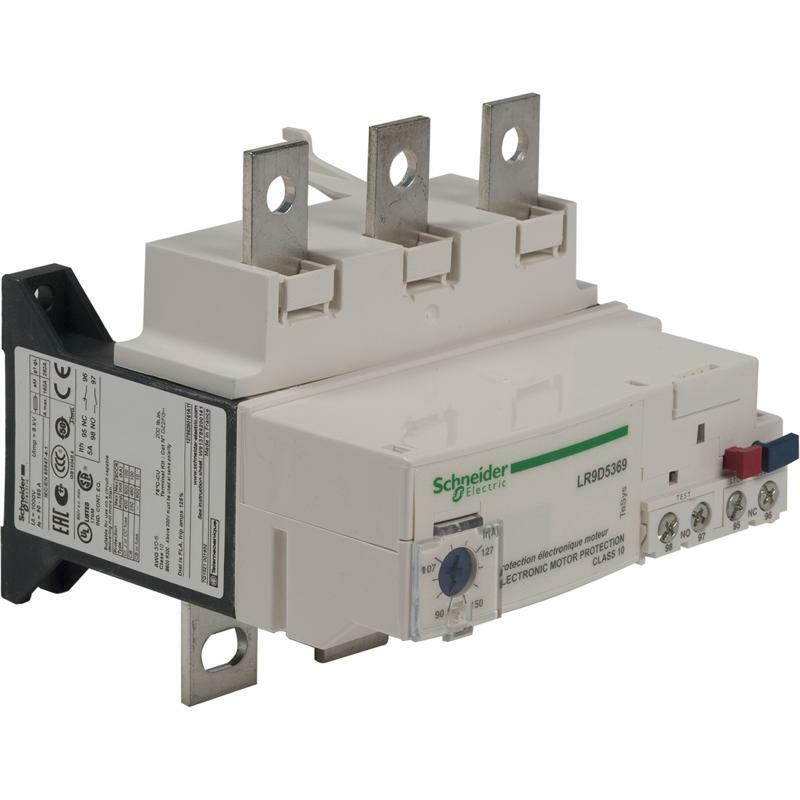

Теплове РЕЛЕ перевантаження 150А КЛАС 10
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys LRD TeSys Deca |
| Тип виробу або компоненту | Електронне теплове реле перевантаження |
| Назва пристрою | LR9D |
| Область застосування реле | Захист двигуна |
| Сумісність продуктів | Автоматичний вимикач NSX LC1D150 LC1D115 |
| Тип мережі | Змінний струм |
| Клас теплового перевантаження | Клас 10 відповідно до МЕК 60947-4-1 |
| Зовнішня сигнальна лампа (опція) | Сигналізація |
| Межі регулювання теплового захисту | 90…150 А |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 1000 В відповідно до МЕК 60947-4-1 Коло подачі живлення: 600 В відповідно до CSA Коло подачі живлення: 600 В відповідно до UL |
| Додаткова інформація | |
| Частота мережі | 50...60 Гц |
| [Us] номінальна напруга живлення | 24 В ПОСТІЙНИЙ СТРУМ |
| Межі напруги живлення | 17…32 В |
| Монтажна опора | Під контактор Рейка |
| Поріг відключення | 1,05 +/- 0,06 В сигналізація відповідно до МЕК 60947-4-1 1.12 +/- 0.06 знеструмлення відповідно до МЕК 60947-4-1 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| [Ith] умовний тепловий струм у відкритому вик | 5 А для схема сигналізації |
| [Ue] номінальна робоча напруга | 690 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1 |
| Номінальний струм запобіжника | 4 А gG для схема сигналізації 4 А BS для схема сигналізації |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 |
| Чутливість до розриву фази | Відключення за 4 с +/- 20 відповідно до МЕК 60947-4-1 |
| Тип керування | Червоний Кнопковий вимикач зупинка Блакитний Кнопковий вимикач скидання |
| Температурна компенсація | -20…60 °C |
| Комутаційна здатність [мА] | 0...150 мА |
| Максимальне просідання напруги | <2,5 В закритий стан |
| Клеми підключення | Коло подачі живлення: шини Ланцюг управління: Гвинтовий затискач 1 кабель(і) 0,5…1,5 мм² гнучкий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 кабель(і) 0,5…1,5 мм² гнучкий без кабельного наконечника Ланцюг сигналізації: Гвинтовий затискач 1 кабель(і) 0,5…1,5 мм² гнучкий без кабельного наконечника |
| Момент затягування | Ланцюг сигналізації: 0,45 Н.м - на Гвинтовий затискач Коло подачі живлення: 18 Н.м - на шини M8 Ланцюг управління: 1,2 Н.м - на Гвинтовий затискач |
| Висота | 118 мм |
| Ширина | 115 мм |
| Глибина | 125 мм |
| Маса нетто | 0,885 кг |
| Навколишнє середовище | |
| Кліматична стійкість | відповідно до IACS E10 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Робоча температура навколишнього середови | -20…60 °C без заниження відповідно до МЕК 60947-4-1 |
| Температура навколишнього повітря для збер | -60…70 °C |
| Висота над рівнем моря | <= 2000 m без заниження |
| Механічна стійкість | Вібрації: 2 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 Удари: 13 Гн за 11 мс відповідно до МЕК 60068-2-7 |
| Електрична міцність ізоляції | 1,89 кВ на 50 Гц відповідно до МЕК 60947-1 |
| Стандарти | МЕК 60947-4-1 МЕК 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 № 60947-4-1 CSA C22.2 № 60947-5-1 GB/T 14048.4 GB/T 14048.5 |
| Сертифікація виробу | UL CSA CCC UKCA |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 15,000 см |
| Ширина 1 упаковки | 16,000 см |
| Довжина 1 упаковки | 13,000 см |
| Вага 1 упаковки | 924,000 г |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 12 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 40,000 см |
| Довжина 2 упаковки | 60,000 см |
| Вага 2 упаковки | 11,880 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 48 |
| Висота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 60,000 см |
| Довжина 3 упаковки | 80,000 см |
| Вага 3 упаковки | 56,804 кг |
| Гарантия | |
| Гарантія | 18 months |
