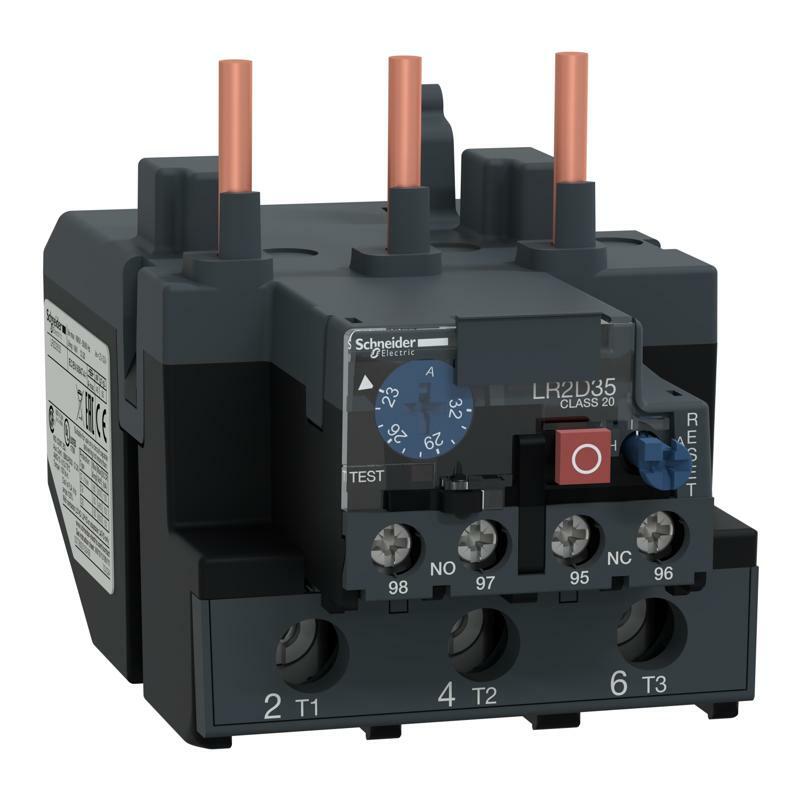

Теплове РЕЛЕ Tesys D80-95Cl20 23-32A
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys LRD TeSys Deca |
| Тип виробу або компоненту | Диференціальне теплове реле перевантаження |
| Назва пристрою | LR2D |
| Область застосування реле | Захист двигуна |
| Сумісність продуктів | LC1D95 LC1D80 |
| Тип мережі | Змінний струм ПОСТІЙНИЙ СТРУМ |
| Клас теплового перевантаження | Клас 20 відповідно до МЕК 60947-4-1 |
| Межі регулювання теплового захисту | 23…32 А |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 600 В відповідно до CSA Коло подачі живлення: 600 В відповідно до UL Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1 |
| Додаткова інформація | |
| Частота мережі | 0...400 Гц |
| Монтажна опора | Пластина, зі спеціальними аксесуарами Рейка, зі спеціальними аксесуарами Під контактор |
| Поріг відключення | 1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1 |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| [Ith] умовний тепловий струм у відкритому вик | 5 А для схема сигналізації |
| Допустимий струм | 0,72 А на 500 В AC-15 для схема сигналізації 0,06 А на 440 В DC-13 для схема сигналізації |
| [Ue] номінальна робоча напруга | 1000 В змінний струм 0...400 Гц для коло подачі живлення відповідно до МЕК 60947-4-1 |
| Номінальний струм запобіжника | 4 А gG для схема сигналізації 4 А BS для схема сигналізації |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Чутливість до розриву фази | Струм відключення 130 % від Ir на двох фазах, остання на 0 |
| Тип керування | Червоний Кнопковий вимикач зупинка Блакитний Кнопковий вимикач скидання |
| Температурна компенсація | -20…60 °C |
| Клеми підключення | Коло подачі живлення: Гвинтовий затискач 1 кабель(і) 4…35 мм² гнучкий без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 1 кабель(і) 4…35 мм² гнучкий з кабельним наконечником Коло подачі живлення: Гвинтовий затискач 1 кабель(і) 4…35 мм² Твердий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий без кабельного наконечника Ланцюг управління: Гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий з кабельним наконечником Ланцюг управління: Гвинтовий затискач 2 кабель(і) 1…2,5 мм² Твердий без кабельного наконечника |
| Момент затягування | Ланцюг управління: 1,7 Н.м - на Гвинтовий затискач Коло подачі живлення: 9 Н.м - на Гвинтовий затискач |
| Висота | 100 мм |
| Ширина | 75 мм |
| Глибина | 121 мм |
| Маса нетто | 0,535 кг |
| Навколишнє середовище | |
| Кліматична стійкість | відповідно до IACS E10 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Робоча температура навколишнього середови | -20…60 °C без заниження відповідно до МЕК 60947-4-1 |
| Температура навколишнього повітря для збер | -60…70 °C |
| Вогнестійкість | V1 відповідно до UL 94 |
| Механічна стійкість | Вібрації: 6 Гн відповідно до МЕК 60068-2-6 Удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7 |
| Електрична міцність ізоляції | 2,2 кВ на 50 Гц відповідно до МЕК 60947-1 |
| Стандарти | МЕК 60947-4-1 МЕК 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 № 60947-4-1 CSA C22.2 № 60947-5-1 |
| Сертифікація виробу | IEC UL CSA EAC DNV-GL LROS (Lloyds реєстр судноплавства) UKCA |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,8 см |
| Ширина 1 упаковки | 8,5 см |
| Довжина 1 упаковки | 11,8 см |
| Вага 1 упаковки | 513,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 12 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 6,501 кг |
| Гарантия | |
| Гарантія | 18 months |
