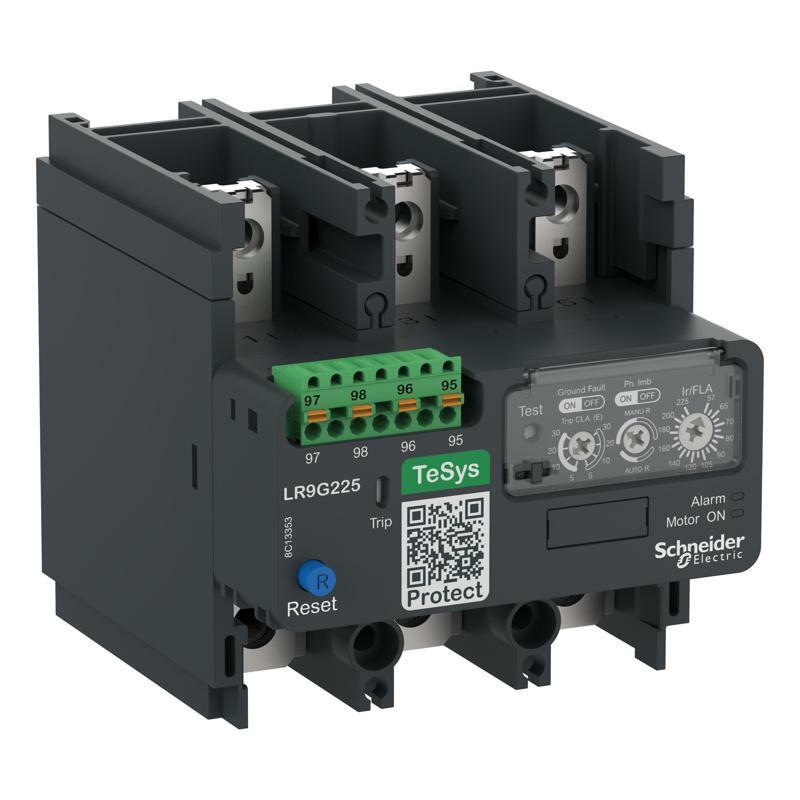

Реле перевантаження Tesys G 57-225а
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys LRG |
| Тип виробу або компоненту | Електронне теплове реле перевантаження |
| Назва пристрою | LR9G |
| Область застосування реле | Захист двигуна |
| Тип мережі | Змінний струм |
| Клас теплового перевантаження | Клас 5E...30E відповідно до МЕК 60947-4-1 |
| Межі регулювання теплового захисту | 57…225 А |
| Додаткова інформація | |
| Частота мережі | 30...60 Гц 100 Гц |
| Категорія перенапруги | ІІІ |
| Поріг відключення | 1.125 +/- 0.07 In відповідно до МЕК 60947-4-1 |
| Тип захисту | Захист від замикання на землю - регулювання часу спрацьовування: 0…1 с - для ланцюг сигналізації відповідно до МЕК 60947-4-1 Захист від замикання на землю - регулювання часу спрацьовування: 0…1 с - для ланцюг сигналізації відповідно до UL 60947-4-1 Обрив фази - регулювання часу спрацьовування: 0…4 с - для ланцюг сигналізації Перекіс фаз - регулювання часу спрацьовування: 0…5 с - для ланцюг сигналізації відповідно до МЕК 60947-4-1 Перекіс фаз - регулювання часу спрацьовування: 0…5 с - для ланцюг сигналізації відповідно до UL 60947-4-1 |
| Місцева сигналізація | СВІТЛОДІОД Індикатор спрацювання |
| Тип контакту та з'єднання | 1 нормально відкритий + 1 нормально закритий |
| [Ith] умовний тепловий струм у відкритому вик | 5 А |
| [Uc] напруга схеми керування | 24...500 В змінний струм 50/60 Гц 24...250 В ПОСТІЙНИЙ СТРУМ |
| [Ue] номінальна робоча напруга | 1000 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| Перезавантаження | Автоматичне скидання Інструкція |
| Механічна зносостійкість | 7000 циклів |
| Стійкість до імпульсних перенапруг | 4 кВ |
| Електромагнітна сумісність | Електромагнітна стійкість відповідно до МЕК 60947-4-1 Випробування на емісіюкритерії A відповідно до МЕК 60947-4-1 Стійкість до радіоелектронних перешкод - випробувальний рівень: 20 В/м відповідно до МЕК 61000-4-3 Тест на стійкість до перепадів та переривань напруги відповідно до SEMI F47 |
| Клеми підключення | Коло подачі живлення: планка - переріз шини: 25 x 6 мм Коло подачі живлення: наконечники-кільцеві клеми 1 185 мм² Ланцюг управління: Задвигаються 1 0,2…2,5 мм² - жорсткість кабелю: Твердий багатожильний без кабельного наконечника Ланцюг управління: Задвигаються 1 0,25…2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: Задвигаються 2 0,5…1,0 мм² з кабельним наконечником |
| Момент затягування | 18 Н.м |
| Монтажна опора | Безпосередньо на контактор Пластина |
| Стандарти | МЕК 60947-4-1 МЕК 60947-5-1 UL 60947-4-1 CSA C22.2 № 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 |
| Сертифікація виробу | Схема CB CCC cULus UKCA ATEX EU-RO-MR by DNV-GL EAC |
| Навколишнє середовище | |
| Ступінь захисту | IP2x Передня панель з кожухами відповідно до МЕК 60529 IP2x Передня панель з кожухами відповідно до VDE 0106 |
| Захисна обробка | TH |
| Робоча температура навколишнього середови | -25…60 °C |
| Температура навколишнього повітря для збер | -60…80 °C |
| Допустима температура довкілля навколо при | -40…60 °C при Uc |
| Регулювання налаштування циферблата | -25…60 °C |
| Механічна стійкість | Вібрації 5…300 Гц 6 gn контактор розімкнений Удари 15 gn 11 мс контактор замкнутий |
| Висота | 107 мм |
| Ширина | 105 мм |
| Глибина | 126 мм |
| Маса нетто | 0,9 кг |
| Колір | Темно-сірий |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 17,000 см |
| Ширина 1 упаковки | 20,000 см |
| Довжина 1 упаковки | 21,000 см |
| Вага 1 упаковки | 1,406 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 2 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 3,363 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 16 |
| Висота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 60,000 см |
| Довжина 3 упаковки | 80,000 см |
| Вага 3 упаковки | 35,624 кг |
