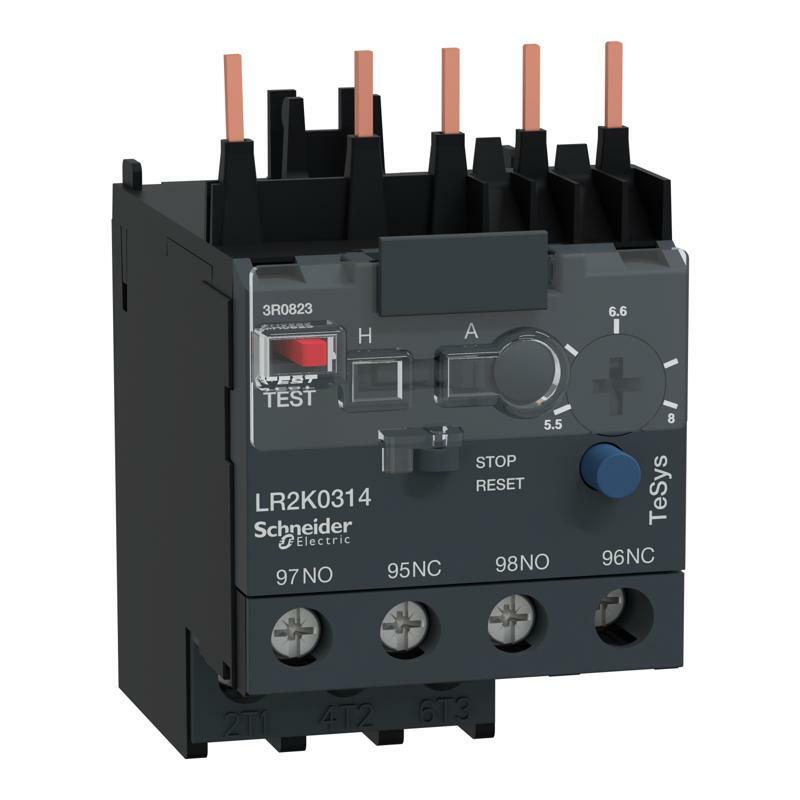

Реле захисту 5,5-8
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys LRK |
| Тип виробу або компоненту | Диференціальне теплове реле перевантаження |
| Назва пристрою | LR2K |
| Область застосування реле | Захист двигуна |
| Сумісність продуктів | LC7K LC1K LP4K LP1K |
| Тип мережі | ПОСТІЙНИЙ СТРУМ Змінний струм |
| Клас теплового перевантаження | Клас 10А відповідно до МЕК 60947-4-1 |
| Межі регулювання теплового захисту | 5,5…8 А |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 690 В відповідно до BS 4941 Коло подачі живлення: 690 В відповідно до МЕК 60947 Коло подачі живлення: 750 В відповідно до VDE 0110 група C Коло подачі живлення: 600 В відповідно до CSA C22.2 № 14 |
| Додаткова інформація | |
| Частота мережі | <= 400 Гц |
| Монтажна опора | Під контактор Пластина, зі спеціальними аксесуарами Рейка, зі спеціальними аксесуарами |
| Компонування допоміжного контакту | 1 нормально відкритий + 1 нормально закритий |
| [Ith] умовний тепловий струм у відкритому вик | 6 А для схема сигналізації |
| [Ue] номінальна робоча напруга | <= 690 В для коло подачі живлення 690 В змінний струм AC-15 для схема сигналізації 250 В ПОСТІЙНИЙ СТРУМ DC-13 для схема сигналізації |
| Номінальний струм запобіжника | 6 А gG для схема сигналізації відповідно до VDE 0660 6 А gG для схема сигналізації відповідно до МЕК 60947 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Розсіювана потужність на полюс | 2 В |
| Чутливість до розриву фази | Так відповідно до МЕК 60947-4-1 |
| Місцева сигналізація | Індикатор спрацювання (Жовтий) |
| Тип керування | Червоний Кнопковий вимикач функція тесту відключення Блакитний Кнопковий вимикач зупинка і ручне скидання селекторний перемикач ручне або автоматичне скидання |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 1,5…4 мм²Твердий Гвинтовий затискач 2 кабель(і) 1,5…4 мм²Твердий Гвинтовий затискач 1 кабель(і) 0,75…4 мм²гнучкий без кабельного наконечника Гвинтовий затискач 2 кабель(і) 0,75…4 мм²гнучкий без кабельного наконечника Гвинтовий затискач 1 кабель(і) 0,34…2,5 мм²гнучкий з кабельним наконечником Гвинтовий затискач 2 кабель(і) 0,34…1,5 мм²гнучкий з кабельним наконечником |
| Момент затягування | 1,3 Н.м - на Гвинтовий затискач - з викруткою Philips № 2 1,3 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм 1,3 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2 |
| Висота | 58 мм |
| Ширина | 45 мм |
| Глибина | 65 мм |
| Маса нетто | 0,145 кг |
| Навколишнє середовище | |
| Стандарти | VDE 0660 NF C 63-650 МЕК 60947 BS 4941 |
| Сертифікація виробу | UL CSA UKCA |
| Захисна обробка | TC відповідно до МЕК 60068 TC відповідно до DIN 50016 |
| Ступінь захисту | IP2x відповідно до МЕК 60529 |
| Робоча температура навколишнього середови | -20…55 °C без заниження відповідно до МЕК 60947 -30…60 °C зі зниженням відповідно до МЕК 60947 |
| Температура навколишнього повітря для збер | -40…70 °C |
| Висота над рівнем моря | 2000 m без заниження |
| Вогнестійкість | 850 °C відповідно до МЕК 60695-2-1 |
| Вогнестійкість | V1 відповідно до UL 94 Вимога 2 відповідно до NF F 16-101 Вимога 2 відповідно до NF F 16-102 |
| Механічна стійкість | Удари NO контакт: 10 Гн протягом 11 мс відповідно до МЕК 60068-2-27 Удари NC контакт: 10 Гн протягом 11 мс відповідно до МЕК 60068-2-27 Вібрації NO контакт: 2 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 Вібрації NC контакт: 2 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 5,000 см |
| Ширина 1 упаковки | 7,100 см |
| Довжина 1 упаковки | 8,200 см |
| Вага 1 упаковки | 159,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 41 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 6,756 кг |
| Гарантия | |
| Гарантія | 18 months |
