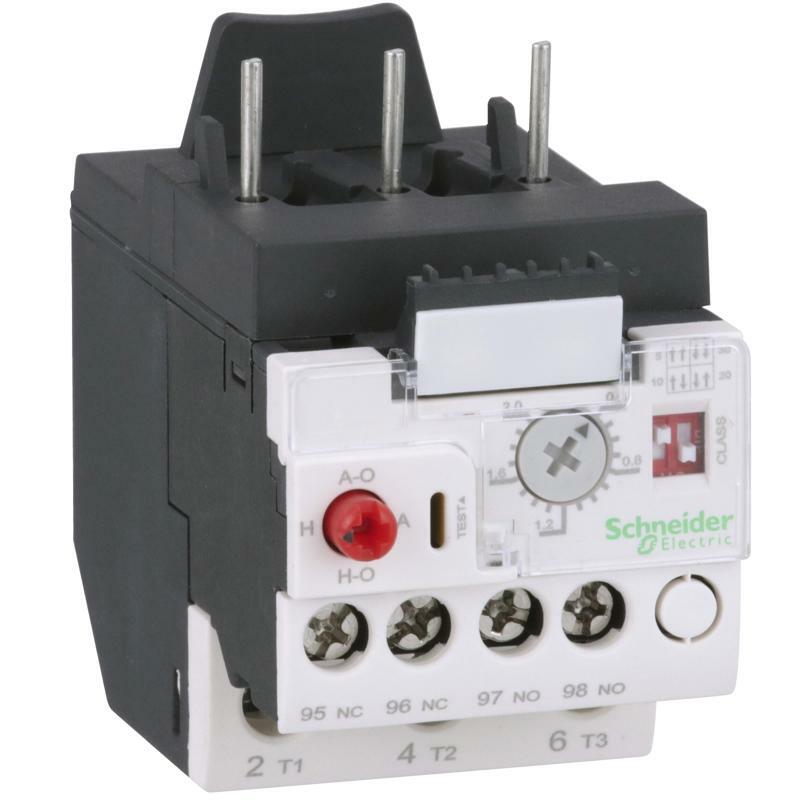

Електр РЕЛЕ перевантаж Tesys D 0.4-2
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys LRD |
| Назва пристрою | LR9D |
| Тип виробу або компоненту | Електронне теплове реле перевантаження |
| Область застосування реле | Захист двигуна |
| Сумісність продуктів | LC1D25 LC1D09 LC1D32 LC1D38 LC1D18 LC1D12 |
| Клас теплового перевантаження | Клас 5...30 |
| Межі регулювання теплового захисту | 0,4…2 А |
| Споживання енергії [Вт] | 300 мВт |
| Монтажна опора | Під контактор Пластина, зі спеціальними аксесуарами Рейка, зі спеціальними аксесуарами |
| Додаткова інформація | |
| [Ue] номінальна робоча напруга | 690 В для коло подачі живлення 660 В для схема сигналізації |
| [Ui] номінальна напруга ізоляції | Коло подачі живлення: 1000 В Схема сигналізації: 690 В |
| Поріг відключення | 1,25 В відповідно до МЕК 60947-4-1 |
| Тип керування | Червоний Кнопковий вимикач зупинка і ручне скидання Білий 2 мікроперемикачі регульований клас відключення Червоний ручка Автоматичне скидання Білий циферблат регулювання струму повного навантаження |
| Часовий діапазон | 1,5...4 хв - час автоматичного скидання |
| [Ith] умовний тепловий струм у відкритому вик | 5 А для схема сигналізації |
| Номінальний струм запобіжника | 5 А gG для схема сигналізації 5 А BS для схема сигналізації |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Чутливість до розриву фази | Різниця фаз> 40 3 с відповідно до МЕК 60947-4-1 |
| Електромагнітна сумісність | Стійкість до перенапруги: 2 кВ Загальний режимвідповідно до МЕК 61000-4-5 Стійкість до електростатичного розряду: 8 кВвідповідно до МЕК 61000-4-2 Стійкість до радіоелектронних перешкод: 10 В/мвідповідно до МЕК 61000-4-3 Стійкість до швидких перехідних процесів: 2 кВвідповідно до МЕК 61000-4-4 |
| Клеми підключення | Ланцюг управління: Гвинтовий затискач 1 кабель 2,5 мм² - жорсткість кабелю: Твердий або гнучкий - без кабельного наконечника Коло подачі живлення: Гвинтовий затискач 1 кабель 16 мм² - жорсткість кабелю: Твердий або гнучкий - без кабельного наконечника |
| Момент затягування | Ланцюг управління: 0,8 Н.м на Гвинтовий затискач Коло подачі живлення: 3,1 Н.м на Гвинтовий затискач |
| Висота | 72,5 мм |
| Ширина | 45 мм |
| Глибина | 79,9 мм |
| Маса нетто | 0,18 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-4-1 МЕК 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 № 60947-4-1 CSA C22.2 № 60947-5-1 GB/T 14048.4 GB/T 14048.5 |
| Сертифікація виробу | IECEE CB Scheme UL CSA CCC |
| Ступінь захисту | IP20 Передня панель відповідно до МЕК 60529 |
| Робоча температура навколишнього середови | -25…70 °C відповідно до МЕК 60255-8 |
| Температура навколишнього повітря для збер | -55…80 °C |
| Висота над рівнем моря | 2000 m без заниження |
| Механічна стійкість | Вібрації 10...150 Hz: 6 Гн відповідно до МЕК 60068-2-6 Удари 230 В AC: 15 Гн відповідно до МЕК 60068-2-7 |
| Електрична міцність ізоляції | 6 кВ 50 Гц відповідно до МЕК 60255-5 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 5,5 см |
| Ширина 1 упаковки | 7,5 см |
| Довжина 1 упаковки | 9,2 см |
| Вага 1 упаковки | 207,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 30 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 6,544 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 480 |
| Висота 3 упаковки | 50,0 см |
| Ширина 3 упаковки | 80,0 см |
| Довжина 3 упаковки | 60,0 см |
| Вага 3 упаковки | 121,86 кг |
