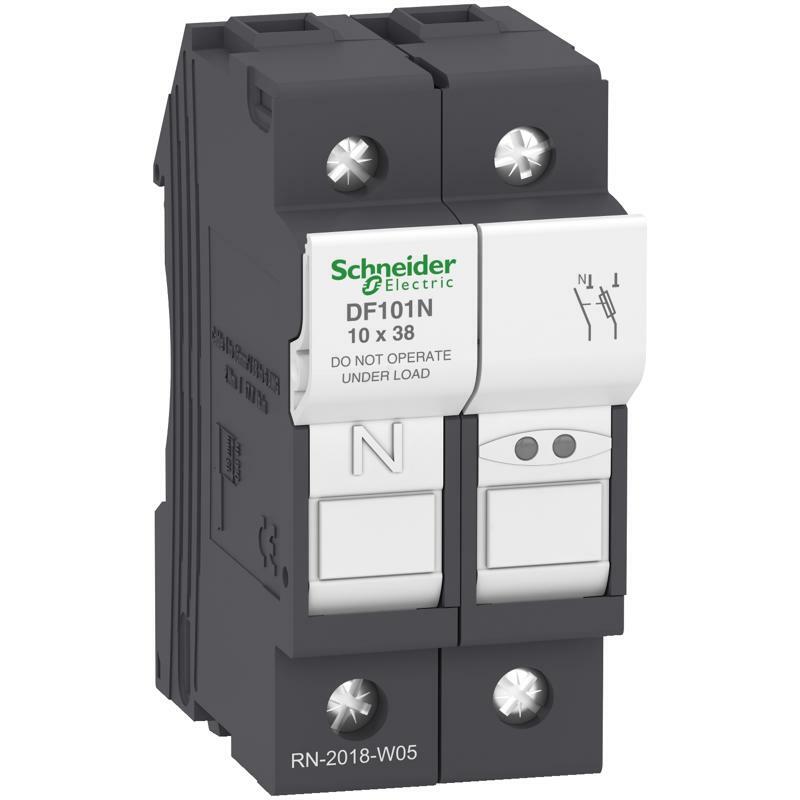

Утрим.зап. 1P N 32A ЗАП. 10 X 38 MM Df101N
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys DF |
| Тип виробу або компоненту | Тримач запобіжника |
| Назва пристрою | DF10 |
| Склад пристрою | трубчаста ланка для зафіксовано в нейтральному полюсі |
| Сумісність продуктів | DF2CA патрон запобіжника DF2CN патрон запобіжника |
| Опис полюсів | 1P + N |
| Розмір запобіжника | 10 x 38 мм |
| Тип запобіжника | , аМ , gG |
| Тип керування | Перемикач замикається на замок |
| Категорія застосування | AC-20B відповідно до МЕК 60947-3 DC-20B відповідно до МЕК 60947-3 |
| [Ue] номінальна робоча напруга | 690 В змінний струм 690 В ПОСТІЙНИЙ СТРУМ |
| [Ie] номінальний робочий струм | 32 А на 400 В змінний струм |
| [Ith] умовний тепловий струм у відкритому вик | 32 А на <20 °C |
| [Ui] номінальна напруга ізоляції | 690 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Категорія перенапруги | ІІІ |
| Стійкість до струму КЗ | 120 кА 400 В відповідно до МЕК 60947-3 120 кА 500 В відповідно до МЕК 60947-3 |
| Розсіювана потужність [Вт] | 3 В максимальна потужність, що розсіюється запобіжником |
| Додаткова інформація | |
| Стандарти | МЕК 60947-3 МЕК 60269-2 UL 4248-1 CSA C22.2 № 4248-1 EN 45545-2 R22 HL2 |
| Сертифікація виробу | IEC UL CSA CCC EAC DNV-GL |
| Монтажна опора | Симетрична din-рейка 35 мм |
| Монтажне положення | Вертикальний (допуск: +/- 23°) |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 1…16 мм²жорсткий Гвинтовий затискач 2 кабель(і) 1…6 мм²жорсткий Гвинтовий затискач 1 кабель(і) 1…16 мм²гнучкий з або без Гвинтовий затискач 2 кабель(і) 1…6 мм²гнучкий з або без |
| Момент затягування | 2,2 Н.м - з викруткою PZ2 2,2 Н.м - з викруткою плоский Ø 5.5 мм |
| Висота | 79,5 мм |
| Ширина | 35 мм |
| Глибина | 61 мм |
| Маса нетто | 0,087 кг |
| Кількість в одному комплекті | Набір з 6 шт. |
| Навколишнє середовище | |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -40…70 °C при зниженні температури вище 20°C |
| Висота над рівнем моря | 0...2000 m |
| Ступінь захисту | IP20 |
| Ступінь забруднення | 3 |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-1 |
| Код сумісності | DF10 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,5 см |
| Ширина 1 упаковки | 6,2 см |
| Довжина 1 упаковки | 8 см |
| Вага 1 упаковки | 92 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 6,8 см |
| Ширина 2 упаковки | 8,5 см |
| Довжина 2 упаковки | 22,2 см |
| Вага 2 упаковки | 584 г |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 96 |
| Висота 3 упаковки | 30 см |
| Ширина 3 упаковки | 30 см |
| Довжина 3 упаковки | 40 см |
| Вага 3 упаковки | 9,885 кг |
| Гарантия | |
| Гарантія | 18 months |
