| Діапазон | TeSys |
|---|

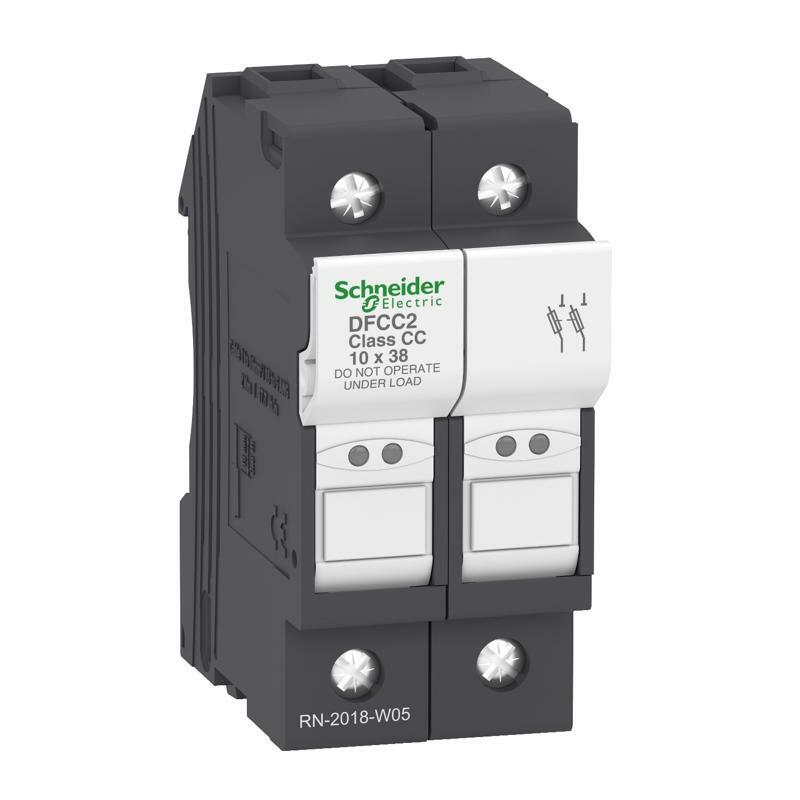

| Назва продукту | TeSys DF |
|---|
| Тип виробу або компоненту | Тримач запобіжника |
|---|
| Назва пристрою | DFCC |
|---|
| Опис полюсів | 2P |
|---|
| Тип запобіжника | , CC |
|---|
| Тип керування | Перемикач замикається на замок |
|---|
| Категорія застосування | AC-20B відповідно до МЕК 60947-3 |
|---|
| [Ue] номінальна робоча напруга | 600 В змінний струм |
|---|
| [Ie] номінальний робочий струм | 30 А |
|---|
| [Ui] номінальна напруга ізоляції | 600 В змінний струм |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
|---|
| Стійкість до струму КЗ | 200 кА 600 В відповідно до UL 512 |
|---|
| Розсіювана потужність [Вт] | 3 В максимальна потужність, що розсіюється запобіжником |
|---|
| Додаткова інформація |
|---|
| Стандарти | UL 4248-1
UL 4248-4
CSA C22.2 № 4248-1
CSA C22.2 № 4248-4 |
|---|
| Сертифікація виробу | UL
CSA |
|---|
| Монтажна опора | Симетрична din-рейка 35 мм |
|---|
| Монтажне положення | Вертикальний (допуск: +/- 23°) |
|---|
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 1…16 мм²жорсткий
Гвинтовий затискач 2 кабель(і) 1…6 мм²жорсткий
Гвинтовий затискач 1 кабель(і) 1…16 мм²гнучкий з або без
Гвинтовий затискач 2 кабель(і) 1…6 мм²гнучкий з або без |
|---|
| Момент затягування | 2 Н.м - з викруткою PZ2
2 Н.м - з викруткою плоский Ø 5.5 мм |
|---|
| Висота | 79,5 мм |
|---|
| Ширина | 35 мм |
|---|
| Глибина | 61 мм |
|---|
| Маса нетто | 0,085 кг |
|---|
| Кількість в одному комплекті | Набір з 12 штук |
|---|
| Навколишнє середовище |
|---|
| Температура навколишнього повітря для збер | -40…70 °C |
|---|
| Робоча температура навколишнього середови | -40…70 °C при зниженні температури вище 20°C |
|---|
| Висота над рівнем моря | 0...2000 m Без зниження номінальних характеристик |
|---|
| Ступінь захисту | IP20 |
|---|
| Ступінь забруднення | 3 |
|---|
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-1 |
|---|
| Код сумісності | DFCC |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 8,800 см |
|---|
| Ширина 1 упаковки | 3,500 см |
|---|
| Довжина 1 упаковки | 6,400 см |
|---|
| Вага 1 упаковки | 94,000 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Кількість одиниць у 2 упаковці | 6 |
|---|
| Висота 2 упаковки | 6,800 см |
|---|
| Ширина 2 упаковки | 8,500 см |
|---|
| Довжина 2 упаковки | 22,200 см |
|---|
| Вага 2 упаковки | 568,000 г |
|---|
| Тип 3 упаковки | S03 |
|---|
| Кількість одиниць у 3 упаковці | 96 |
|---|
| Висота 3 упаковки | 30,000 см |
|---|
| Ширина 3 упаковки | 30,000 см |
|---|
| Довжина 3 упаковки | 40,000 см |
|---|
| Вага 3 упаковки | 9,598 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
