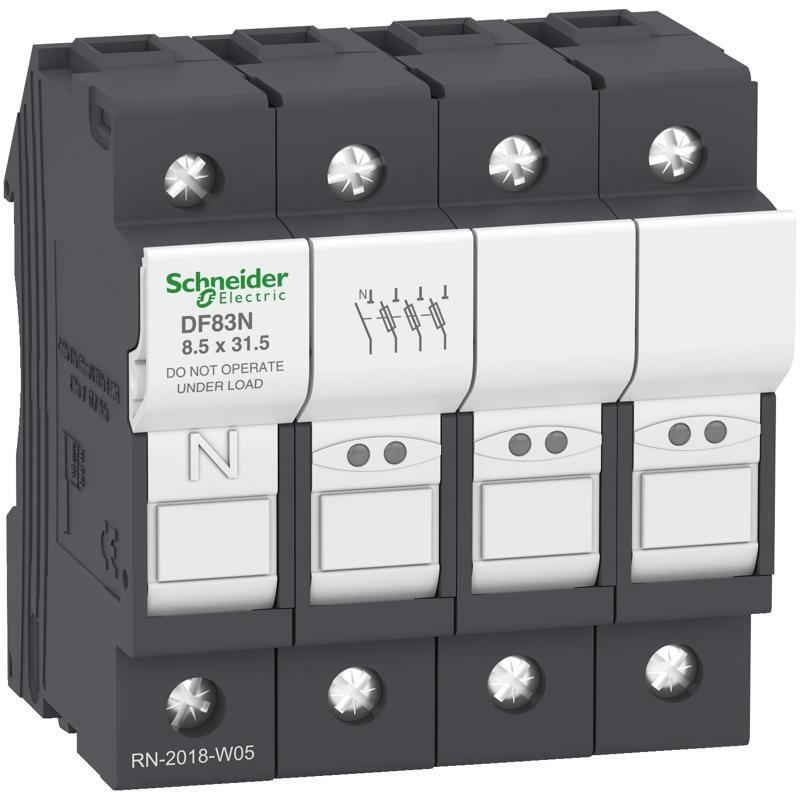

Утрим.зап. 3P N 25A ЗАП. 8,5 X 31,5
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys DF |
| Тип виробу або компоненту | Тримач запобіжника |
| Назва пристрою | DF8 |
| Склад пристрою | трубчаста ланка для зафіксовано в нейтральному полюсі |
| Сумісність продуктів | DF2BA патрон запобіжника DF2BN патрон запобіжника |
| Опис полюсів | 3P + N |
| Розмір запобіжника | 8.3 x 31.5 мм |
| Тип запобіжника | , аМ , gG |
| Тип керування | Перемикач замикається на замок |
| Категорія застосування | AC-20B відповідно до МЕК 60947-3 |
| [Ue] номінальна робоча напруга | 400 В змінний струм |
| [Ie] номінальний робочий струм | 25 А на 400 В змінний струм |
| [Ith] умовний тепловий струм у відкритому вик | 25 А на <20 °C |
| [Ui] номінальна напруга ізоляції | 500 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ |
| Категорія перенапруги | ІІІ |
| Стійкість до струму КЗ | 20 кА 400 В відповідно до МЕК 60947-3 |
| Розсіювана потужність [Вт] | 2,5 В максимальна потужність, що розсіюється запобіжником |
| Додаткова інформація | |
| Стандарти | МЕК 60947-3 МЕК 60269-2 |
| Сертифікація виробу | IEC EAC DNV-GL |
| Монтажна опора | Симетрична din-рейка 35 мм |
| Монтажне положення | Вертикальний (допуск: +/- 23°) |
| Клеми підключення | Гвинтовий затискач 1 кабель(і) 1…16 мм²жорсткий Гвинтовий затискач 2 кабель(і) 1…6 мм²жорсткий Гвинтовий затискач 1 кабель(і) 1…16 мм²гнучкий з або без Гвинтовий затискач 2 кабель(і) 1…6 мм²гнучкий з або без |
| Момент затягування | 2,2 Н.м - з викруткою PZ2 2,2 Н.м - з викруткою плоский Ø 5.5 мм |
| Висота | 79,5 мм |
| Ширина | 70 мм |
| Глибина | 61 мм |
| Маса нетто | 0,171 кг |
| Кількість в одному комплекті | Набір з 3 шт. |
| Навколишнє середовище | |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -40…70 °C при зниженні температури вище 20°C |
| Висота над рівнем моря | 0...2000 m Без зниження номінальних характеристик |
| Ступінь захисту | IP20 |
| Ступінь забруднення | 3 |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-1 |
| Код сумісності | DF8 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,000 см |
| Ширина 1 упаковки | 6,200 см |
| Довжина 1 упаковки | 7,000 см |
| Вага 1 упаковки | 179,000 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 3 |
| Висота 2 упаковки | 6,800 см |
| Ширина 2 упаковки | 8,500 см |
| Довжина 2 упаковки | 22,200 см |
| Вага 2 упаковки | 574,000 г |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 48 |
| Висота 3 упаковки | 30,000 см |
| Ширина 3 упаковки | 30,000 см |
| Довжина 3 упаковки | 40,000 см |
| Вага 3 упаковки | 9,716 кг |
| Гарантия | |
| Гарантія | 18 months |
