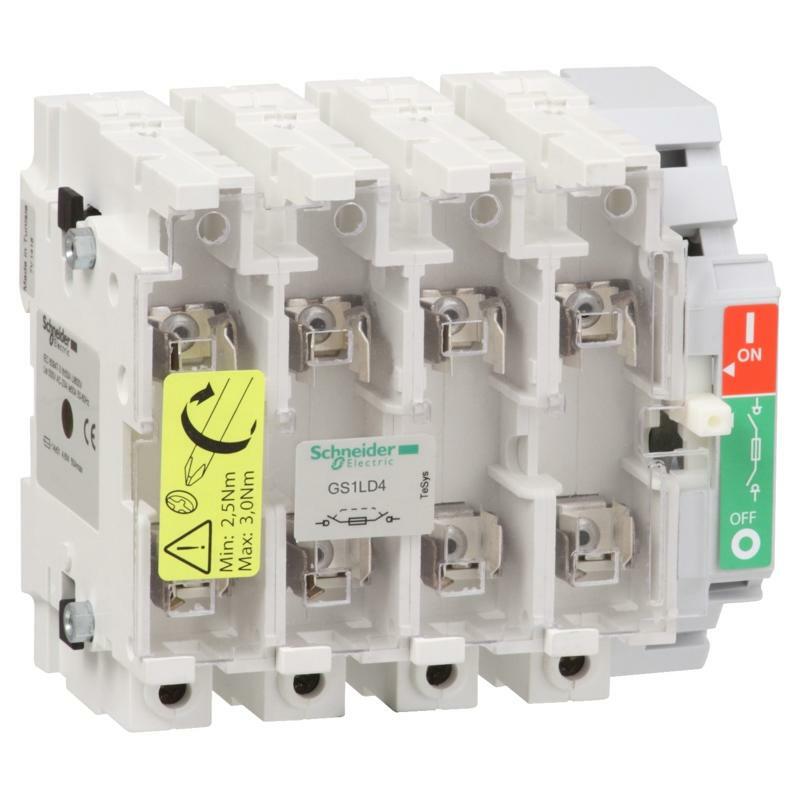

Рубильник ІЗ запобіжником 4X160A 0
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys GS |
| Назва пристрою | GS1 L |
| Тип виробу або компоненту | Вимикач-роз'єднувач-запобіжник |
| Область застосування продукту | Захист |
| Опис полюсів | 4P |
| Опис захищених полюсів | 4t |
| Тип контакту та з'єднання | 4 нормально відкритих |
| [Ith] умовний тепловий струм у відкритому вик | 160 А (на 40 °C) |
| [Ie] номінальний робочий струм | 125 А на 440 В 2 полюси послідовно на фазу DC-23A 125 А на 440 В 2 полюси послідовно на фазу DC-23B 125 А на 690 В з кришкою терміналу AC-23A 125 А на 690 В з кришкою терміналу AC-23B 160 А на 400 В AC-23A 160 А на 400 В AC-23B 160 А на 500 В AC-23A 160 А на 500 В AC-23B |
| Тип запобіжника | DIN |
| Розмір запобіжника | 0 |
| Тип мережі | ПОСТІЙНИЙ СТРУМ Змінний струм |
| Частота мережі | 50/60 Гц |
| Додаткова інформація | |
| Тип рукоятки керування | Прямий правий бічний |
| Монтажна опора | Пластина |
| [Ui] номінальна напруга ізоляції | 750 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| Номінальна робоча потужність [Вт] | 90 кВт на 400 В 110 кВт на 500 В 110 кВт на 690 В |
| Відключаюча здатність | 15 В |
| Вмикаюча здатність | 1600 A на 400 В AC-23B |
| Відключаюча здатність | 1280 А на 400 В (AC-23B) |
| Стійкість до струму КЗ | 20 кА |
| Механічна зносостійкість | 10000 циклів |
| Електрична зносостійкість | 1000 циклів AC-23A 1000 циклів AC-23B 200 циклів DC-23A 200 циклів DC-23B |
| Клеми підключення | Коло подачі живлення шини Коло подачі живлення наконечники-кільцеві клеми50…95 мм² гнучкий |
| [Icm] номінальна найбільша вмикаюча здатніст | 100 кА на 400 В із захистом запобіжниками gG |
| Момент затягування | Коло подачі живлення: 12 Н.м - на шини Коло подачі живлення: 12 Н.м - на наконечники-кільцеві клеми |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-3 |
| Сертифікація виробу | CE |
| Захисна обробка | TH |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (з кришкою терміналу) |
| Робоча температура навколишнього середови | -20…70 °C |
| Температура навколишнього повітря для збер | -40…80 °C |
| Вогнестійкість | 850 °C кришка запобіжника відповідно до МЕК 60695-2-1 960 °C корпус відповідно до МЕК 60695-2-1 |
| Висота | 162 мм |
| Ширина | 242 мм |
| Глибина | 136,5 мм |
| Маса нетто | 2,3 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 16,500 см |
| Ширина 1 упаковки | 26,500 см |
| Довжина 1 упаковки | 17,000 см |
| Вага 1 упаковки | 2,776 кг |
| Тип 2 упаковки | P06 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 75,000 см |
| Ширина 2 упаковки | 60,000 см |
| Довжина 2 упаковки | 80,000 см |
| Вага 2 упаковки | 40,760 кг |
| Гарантия | |
| Гарантія | 18 months |
