| Діапазон | TeSys |
|---|

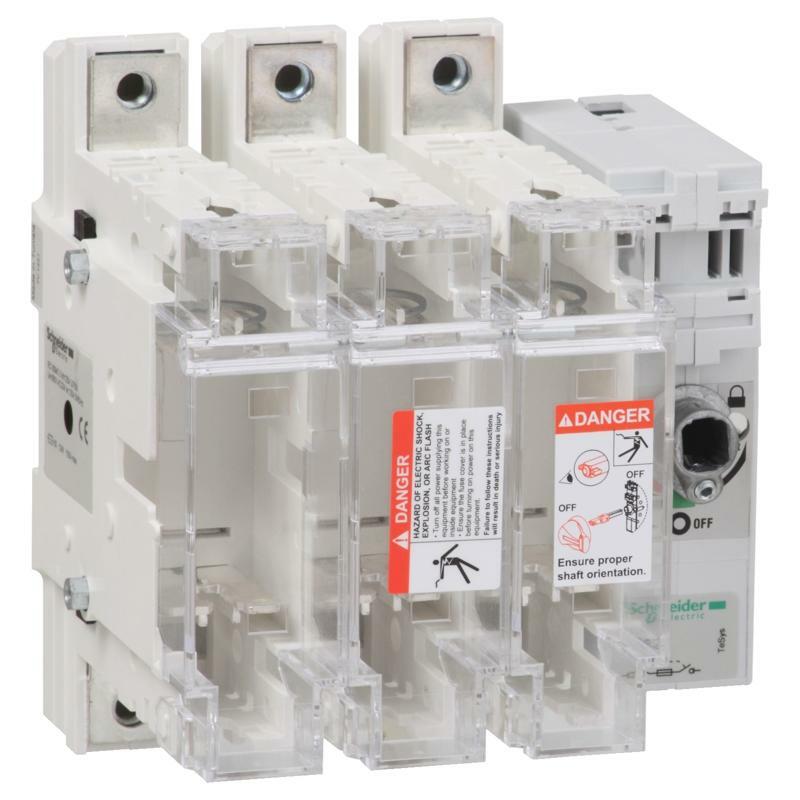

| Назва продукту | TeSys GS |
|---|
| Назва пристрою | GS2L |
|---|
| Тип виробу або компоненту | Вимикач-роз'єднувач-запобіжник |
|---|
| Опис полюсів | 3P |
|---|
| Опис захищених полюсів | 3t |
|---|
| Тип контакту та з'єднання | 3 нормально відкритих |
|---|
| [Ith] умовний тепловий струм у відкритому вик | 160 А (на 40 °C) |
|---|
| [Ie] номінальний робочий струм | 125 А на 440 В 2 полюси послідовно на фазу DC-23A
125 А на 440 В 2 полюси послідовно на фазу DC-23B
125 А на 690 В AC-23A
125 А на 690 В AC-23B
160 А на 400 В AC-23A
160 А на 400 В AC-23B
160 А на 500 В AC-23A
160 А на 500 В AC-23B |
|---|
| Тип запобіжника | DIN |
|---|
| Розмір запобіжника | 0 |
|---|
| Тип мережі | ПОСТІЙНИЙ СТРУМ
Змінний струм |
|---|
| Частота мережі | 50/60 Гц |
|---|
| Додаткова інформація |
|---|
| Тип рукоятки керування | Зовнішній правий бічний
Зовнішнє лобове |
|---|
| Монтажна опора | Пластина |
|---|
| [Ui] номінальна напруга ізоляції | 750 В змінний струм 50/60 Гц |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
|---|
| Номінальна робоча потужність [Вт] | 80 кВт на 400 В
110 кВт на 500 В
110 кВт на 690 В |
|---|
| Вмикаюча здатність | 1600 A на 400 В AC-23B |
|---|
| Відключаюча здатність | 1280 А на 400 В (AC-23B) |
|---|
| Стійкість до струму КЗ | 20 кА |
|---|
| Механічна зносостійкість | 10000 циклів |
|---|
| Електрична зносостійкість | 1000 циклів AC-23A
1000 циклів AC-23B
200 циклів DC-23A
200 циклів DC-23B |
|---|
| Клеми підключення | Коло подачі живлення шини20 мм²
Коло подачі живлення наконечники-кільцеві клеми50…95 мм² |
|---|
| [Icm] номінальна найбільша вмикаюча здатніст | 100 кА на 400 В із захистом запобіжниками gG |
|---|
| Момент затягування | Коло подачі живлення: 12 Н.м |
|---|
| Навколишнє середовище |
|---|
| Стандарти | МЕК 60947-3 |
|---|
| Сертифікація виробу | CE |
|---|
| Ступінь захисту | IP20 відповідно до МЕК 60529 (з кришкою терміналу) |
|---|
| Робоча температура навколишнього середови | -20…70 °C |
|---|
| Температура навколишнього повітря для збер | -40…80 °C |
|---|
| Вогнестійкість | 850 °C кришка запобіжника відповідно до МЕК 60695-2-1
960 °C корпус відповідно до МЕК 60695-2-1 |
|---|
| Висота | 162 мм |
|---|
| Ширина | 190 мм |
|---|
| Глибина | 136,5 мм |
|---|
| Маса нетто | 1,8 кг |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 19,0 см |
|---|
| Ширина 1 упаковки | 21,0 см |
|---|
| Довжина 1 упаковки | 26,0 см |
|---|
| Вага 1 упаковки | 2,318 кг |
|---|
| Тип 2 упаковки | S06 |
|---|
| Кількість одиниць у 2 упаковці | 24 |
|---|
| Висота 2 упаковки | 75,0 см |
|---|
| Ширина 2 упаковки | 60,0 см |
|---|
| Довжина 2 упаковки | 80,0 см |
|---|
| Вага 2 упаковки | 68,632 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
