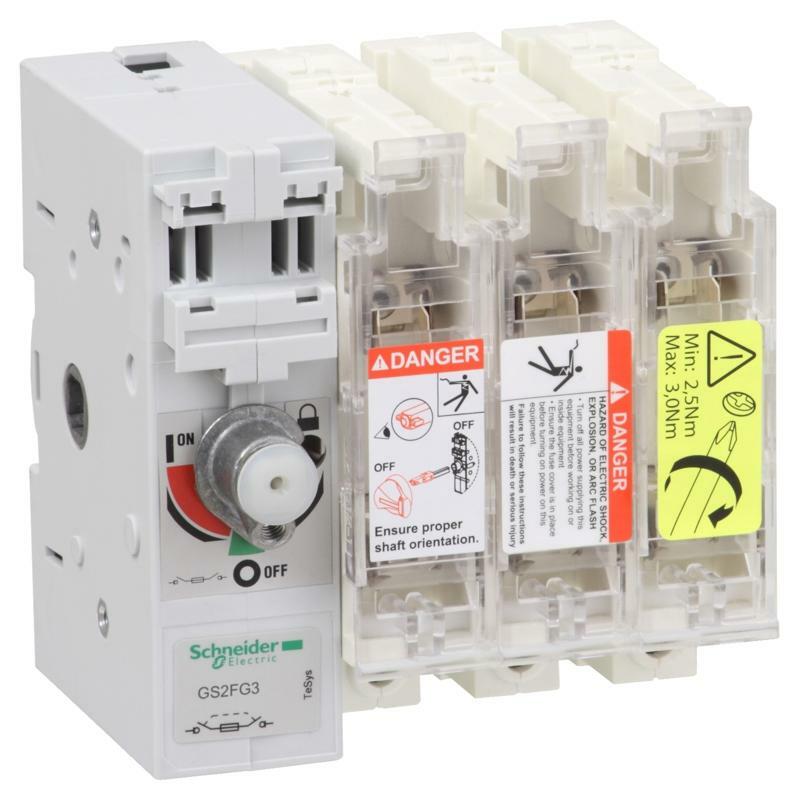

Рубильник з ЗАП. 3X 50A 14X51
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys GS |
| Назва пристрою | GS2F |
| Тип виробу або компоненту | Вимикач-роз'єднувач-запобіжник |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3t |
| Тип контакту та з'єднання | 3 нормально відкритих |
| [Ith] умовний тепловий струм у відкритому вик | 50 А (на 40 °C) |
| [Ie] номінальний робочий струм | 40 А на 440 В 2 полюси послідовно на фазу DC-23A 40 А на 440 В 2 полюси послідовно на фазу DC-23B 50 А на 400 В AC-23A 50 А на 400 В AC-23B 50 А на 500 В AC-23A 50 А на 500 В AC-23B 50 А на 690 В AC-23A 50 А на 690 В AC-23B |
| Тип запобіжника | NFC |
| Розмір запобіжника | 14 x 51 мм |
| Тип мережі | ПОСТІЙНИЙ СТРУМ Змінний струм |
| Частота мережі | 50/60 Гц |
| Додаткова інформація | |
| Тип рукоятки керування | Зовнішнє ліве бічне |
| Монтажна опора | Пластина |
| [Ui] номінальна напруга ізоляції | 750 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ |
| Номінальна робоча потужність [Вт] | 25 кВт на 400 В 45 кВт на 690 В 33 кВт на 500 В |
| Вмикаюча здатність | 500 A на 400 В AC-23B |
| Відключаюча здатність | 400 А на 400 В (AC-23B) |
| Стійкість до струму КЗ | 10,6 кА |
| Механічна зносостійкість | 10000 циклів |
| Електрична зносостійкість | 1500 циклів AC-23A 1500 циклів DC-23A 300 циклів AC-23B 300 циклів DC-23B |
| Клеми підключення | Коло подачі живлення наконечники-кільцеві клеми6…25 мм² |
| [Icm] номінальна найбільша вмикаюча здатніст | 100 кА на 400 В із захистом запобіжниками gG |
| Момент затягування | Коло подачі живлення: 3,2 Н.м |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-3 |
| Сертифікація виробу | CE |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (з кришкою терміналу) |
| Робоча температура навколишнього середови | -20…70 °C |
| Температура навколишнього повітря для збер | -40…80 °C |
| Вогнестійкість | 850 °C кришка запобіжника відповідно до МЕК 60695-2-1 960 °C корпус відповідно до МЕК 60695-2-1 |
| Висота | 118 мм |
| Ширина | 121 мм |
| Глибина | 87 мм |
| Маса нетто | 0,8 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 11,000 см |
| Ширина 1 упаковки | 13,000 см |
| Довжина 1 упаковки | 18,000 см |
| Вага 1 упаковки | 1,030 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 10,973 кг |
| Гарантия | |
| Гарантія | 18 months |
