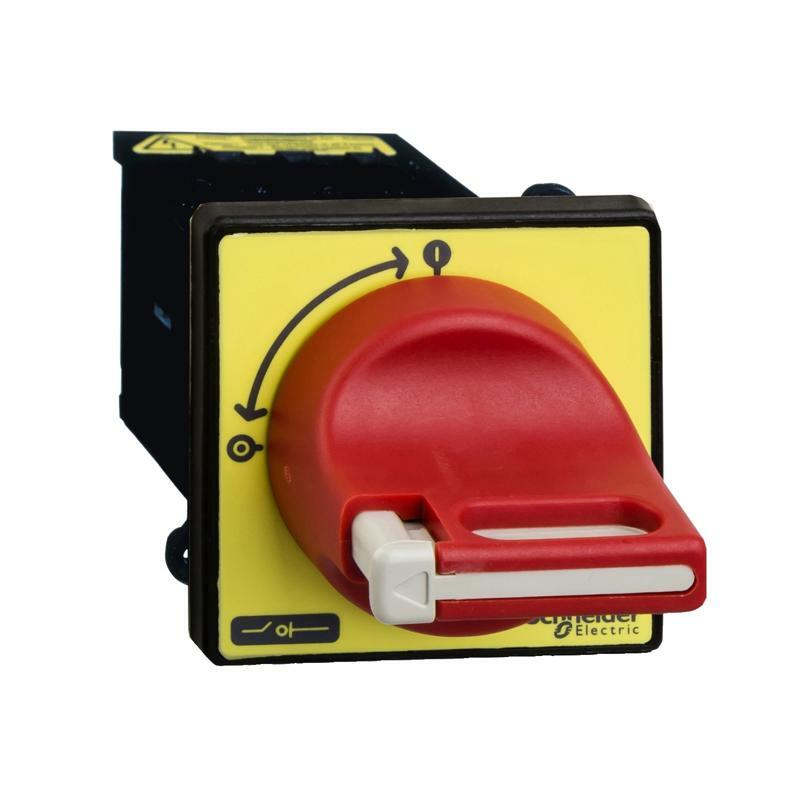

Аварійн.вимикач МІНІ 20А
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys Mini-VARIO |
| Назва пристрою | VCDN |
| Тип виробу або компоненту | Вимикач аварійного вимкнення роз'єднувач |
| Рівень продуктивності | Стандартний |
| Опис полюсів | 3P |
| Тип контакту та з'єднання | 3 нормально відкритих |
| Тип мережі | ПОСТІЙНИЙ СТРУМ Змінний струм |
| Тип керування | Поворотна ручка |
| Спосіб кріплення поворотної ручки | Прямий |
| Колір ручки | Червоний |
| Колір передньої панелі ручки | Жовтий |
| Замок поворотної ручки | Від 1 до 3 навісних замків 4…8 мм |
| Додаткова інформація | |
| Маркування | 0 - 1 |
| Монтажна опора | Ручка: двері Перемикач: двері |
| Спосіб кріплення | Отвір з 22,5 мм для ручка |
| [Ith] умовний тепловий струм у відкритому вик | 20 А |
| [Ithe] умовний тепловий струм в оболонці | 16 А |
| [Ie] номінальний робочий струм | 11 А (AC-23) на 400 В |
| Номінальна робоча потужність [Вт] | 4 кВт на 230...240 В (AC-23A) 5,5 кВт на 400...415 В (AC-23A) 7,5 кВт на 500 В (AC-23A) 11 кВт на 690 В (AC-23A) 3 кВт на 230...240 В (AC-3) 4 кВт на 400...415 В (AC-3) 5,5 кВт на 500 В (AC-3) 5,5 кВт на 690 В (AC-3) |
| Клас перервної роботи | 30 |
| Виробнича потужність ( I Rms) | 200 A на 400 В AC-21A 200 A на 400 В AC-22A 200 A на 400 В AC-23A |
| [Icm] номінальна найбільша вмикаюча здатніст | 0,5 кА на 400 В при Iпік |
| [Icw] номінальний короткочасний витримуваний | 140 А на 400 В тривалість: 1 с |
| Номінальний умовний струм короткого замика | 6 кА на 400 В - відповідний запобіжник 20 А аМ 6 кА на 400 В - відповідний запобіжник 20 А gG |
| Відключаюча здатність | 200 кА на 400 В (AC-21A) 200 кА на 400 В (AC-22A) 200 кА на 400 В (AC-23A) |
| Склад пристрою | Ручка Вимикач |
| Механічна зносостійкість | 50000 циклів |
| Електрична зносостійкість | 30000 циклів DC-1...5 50000 циклів AC-21 |
| Відповідність вимогам по ізоляції | Так |
| Клеми підключення | Коло подачі живлення: Гвинтовий затискач кабель 4 мм² - гнучкий - з кабельним наконечником Коло подачі живлення: Гвинтовий затискач кабель 4 мм² - Твердий |
| Момент затягування | Коло подачі живлення: 0,7 Н.м - на Гвинтовий затискач |
| розмір передньої панелі рукоятки | 60 x 60 мм |
| Висота | 60 мм |
| Ширина | 60 мм |
| Маса нетто | 0,177 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-3 |
| Сертифікація виробу | GL CSA UL CCC UKCA |
| Захисна обробка | TC |
| Ступінь захисту | IP65 |
| Механічна стійкість | Удари 11 мс (15 Гн) відповідно до МЕК 60068-2-27 Вібрації 10...150 Hz (1 Гн) відповідно до МЕК 60068-2-6 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,9 см |
| Ширина 1 упаковки | 8,5 см |
| Довжина 1 упаковки | 12,0 см |
| Вага 1 упаковки | 183,0 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 24 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 4,865 кг |
| Гарантия | |
| Гарантія | 18 months |
