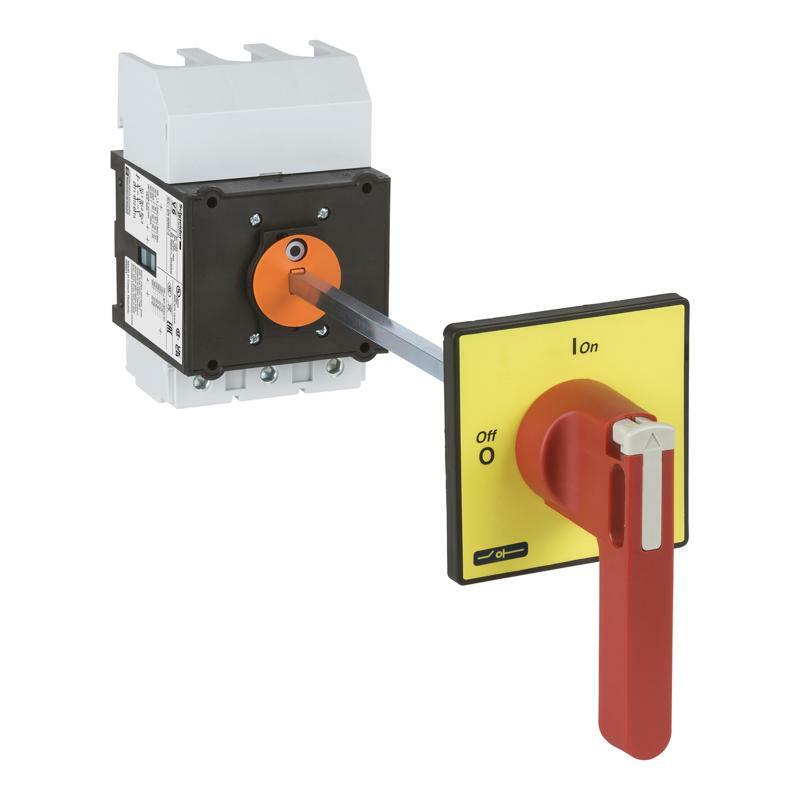

Головн. авар. вимикач 175А
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys VARIO |
| Коротка назва пристрою | VCCF |
| Тип продукту | Вимикач аварійного вимкнення роз'єднувач |
| Додаткова інформація | |
| Склад пристрою | Ручка Подовжувач валу Вимикач |
| Монтажна підтримка | Ручка: двері Перемикач: симетрична рейка Перемикач: пластина |
| Спосіб монтажу | 4 гвинтами для ручка Затискачами для перемикач Гвинтами для перемикач |
| Рівень продуктивності | Висока продуктивність |
| Кількість полюсів | 3P |
| Тип і склад контакту | 3 нормально відкритих |
| [Ue] Номінальна робоча напруга IEC | 690 В змінний струм 50/60 Гц |
| Номінальна робоча потужність за стандартом | 30 кВт на 230...240 В (AC-3) 37 кВт на 400...415 В (AC-3) 37 кВт на 690 В (AC-3) 45 кВт на 500 В (AC-3) 45 кВт на 690 В (AC-23A) 55 кВт на 500 В (AC-23A) 30 кВт на 230...240 В (AC-23A) 45 кВт на 400...415 В (AC-23A) |
| Номінальний робочий струм [Ie] | 83 А AC-23 Ue: 400 В |
| [Ith] Умовний тепловий струм вільного повітря | 175 А |
| [Ithe] Звичайний закритий тепловий струм | 140 А |
| Виробнича потужність (I Rms) | 1750 A на 400 В AC-21A 1750 A на 400 В AC-22A 1750 A на 400 В AC-23A |
| Розривна здатність | 1400 А на 400 В (AC-21A) 1400 А на 400 В (AC-22A) 1400 А на 400 В (AC-23A) |
| Номінальний умовний струм короткого замика | 10 кА на 400 В - відповідний запобіжник 200 А аМ 10 кА на 400 В - відповідний запобіжник 200 А gG |
| [Icm] Номінальна здатність до короткого замик | 2,8 кА на 400 В при Iпік |
| [Icw] Номінальний короткочасний витримуваний | 2100 А на 400 В тривалість: 1 с |
| [Uimp] Номінальна імпульсна витримувана напру | 8 кВ |
| Придатність для ізоляції | Так |
| Тип мережі | Змінний струм ПОСТІЙНИЙ СТРУМ |
| Переривчастий клас експлуатації | 30 |
| Тип управління | Поворотна ручка |
| Поворотна ручка Тип кріплення | Виносний |
| Колір ручки | Червоний |
| Колір передньої панелі ручки | Жовтий |
| Поворотна ручка блокування | Від 1 до 3 навісних замків 4…8 мм |
| Маркування | 0 - 1 |
| Механічна міцність | 30000 циклів |
| Електрична довговічність | 30000 циклів AC-21 30000 циклів DC-1...5 |
| Клемне з'єднання IEC | Коло подачі живлення: Гвинтовий затискач кабель 95 мм² - Твердий Коло подачі живлення: Гвинтовий затискач кабель 70 мм² - гнучкий - з кабельним наконечником |
| Момент затягування | Коло подачі живлення: 22,6 Н.м - на Гвинтовий затискач |
| Базовий розмір | 90 x 90 мм |
| Висота | 125 мм |
| Ширина | 90 мм |
| Вага виробу | 1,32 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-3 |
| Сертифікація продукції | CSA CCC GL UL UKCA |
| Ступінь захисту | IP20 відповідно до МЕК 60529 IP65 |
| Захисна обробка | TC |
| Механічна міцність | Вібрації 10...150 Hz (1 Гн) відповідно до МЕК 60068-2-6 Удари 11 мс (30 Гн) відповідно до МЕК 60068-2-27 |
| Температура навколишнього повітря для експ | -20…50 °C |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-1 |
| Код сумісності | Головний вимикач роз'єднувач |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 30,0 см |
| Ширина 1 упаковки | 11,5 см |
| Довжина 1 упаковки | 10,0 см |
| Вага 1 упаковки | 1,268 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 4 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 5,544 кг |
| Гарантия | |
| Гарантія | 18 months |
