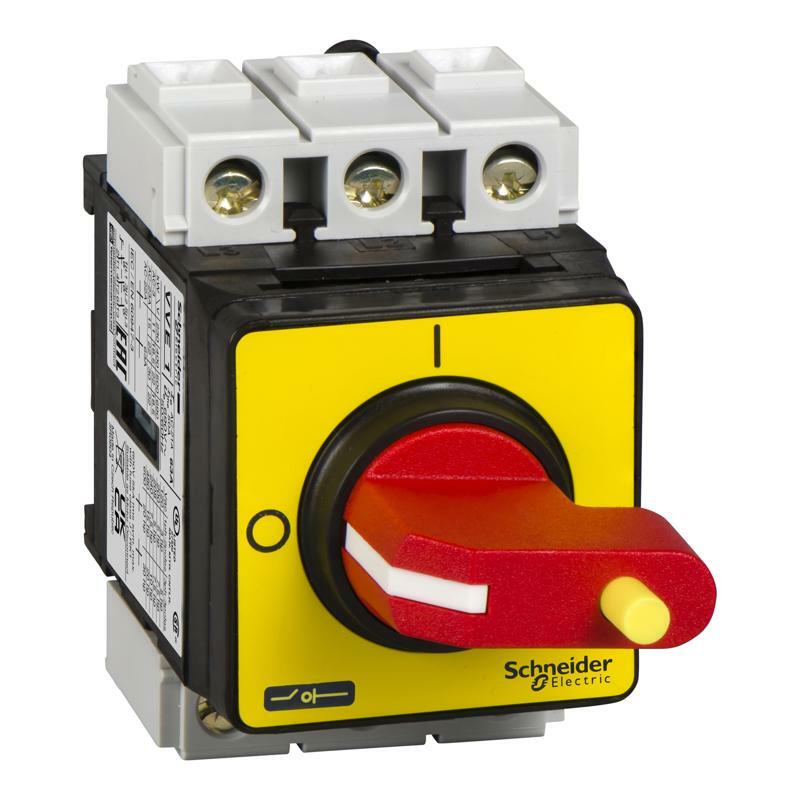

Ручний авар. вимикач 40A
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys VARIO |
| Коротка назва пристрою | VVE |
| Тип продукту | Вимикач аварійного вимкнення роз'єднувач |
| Додаткова інформація | |
| Склад пристрою | Вимикач Ручка |
| Монтажна підтримка | Перемикач: симетрична рейка Перемикач: пластина |
| Спосіб монтажу | Затискачами для перемикач Гвинтами для перемикач |
| Рівень продуктивності | Висока продуктивність |
| Кількість полюсів | 3P |
| Тип і склад контакту | 3 нормально відкритих |
| [Ue] Номінальна робоча напруга IEC | 690 В змінний струм 50/60 Гц |
| Номінальна робоча потужність за стандартом | 11 кВт на 690 В (AC-3) 15 кВт на 690 В (AC-23A) 11 кВт на 400...415 В (AC-3) 15 кВт на 500 В (AC-3) 18,5 кВт на 500 В (AC-23A) 5,5 кВт на 230...240 В (AC-3) 7,5 кВт на 230...240 В (AC-23A) 15 кВт на 400...415 В (AC-23A) |
| Номінальний робочий струм [Ie] | 29 А AC-23 Ue: 400 В |
| [Ith] Умовний тепловий струм вільного повітря | 40 А |
| [Ithe] Звичайний закритий тепловий струм | 32 А |
| Виробнича потужність (I Rms) | 400 A на 400 В AC-21A 400 A на 400 В AC-22A 400 A на 400 В AC-23A |
| Розривна здатність | 320 А на 400 В (AC-21A) 320 А на 400 В (AC-22A) 320 А на 400 В (AC-23A) |
| Номінальний умовний струм короткого замика | 10 кА на 400 В - відповідний запобіжник 50 А аМ 10 кА на 400 В - відповідний запобіжник 50 А gG |
| [Icm] Номінальна здатність до короткого замик | 1 кА на 400 В при Iпік |
| [Icw] Номінальний короткочасний витримуваний | 480 А на 400 В тривалість: 1 с |
| [Uimp] Номінальна імпульсна витримувана напру | 8 кВ |
| Придатність для ізоляції | Так |
| Тип мережі | Змінний струм ПОСТІЙНИЙ СТРУМ |
| Переривчастий клас експлуатації | 30 |
| Тип управління | Поворотна ручка |
| Поворотна ручка Тип кріплення | Прямий |
| Колір ручки | Червоний |
| Колір передньої панелі ручки | Жовтий |
| Поворотна ручка блокування | 1 навісний замок 4…6 мм |
| Маркування | 0 - 1 |
| Механічна міцність | 100000 циклів |
| Електрична довговічність | 100000 циклів AC-21 30000 циклів DC-1...5 |
| Клемне з'єднання IEC | Коло подачі живлення: Гвинтовий затискач кабель 10 мм² - Твердий Коло подачі живлення: Гвинтовий затискач кабель 6 мм² - гнучкий - з кабельним наконечником |
| Момент затягування | Коло подачі живлення: 2,1 Н.м - на Гвинтовий затискач |
| Базовий розмір | 45 x 45 мм |
| Висота | 74 мм |
| Ширина | 55 мм |
| Глибина | 106 мм |
| Вага виробу | 0,25 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-3 |
| Сертифікація продукції | UL GL CSA UKCA |
| Ступінь захисту | IP65 IP65 відповідно до МЕК 60529 |
| Захисна обробка | TC |
| Механічна міцність | Вібрації 10...150 Hz (1 Гн) відповідно до МЕК 60068-2-6 Удари 11 мс (30 Гн) відповідно до МЕК 60068-2-27 |
| Температура навколишнього повітря для експ | -20…50 °C |
| Вогнестійкість | 960 °C відповідно до МЕК 60695-2-1 |
| Код сумісності | Головний вимикач роз'єднувач |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,8 см |
| Ширина 1 упаковки | 8,3 см |
| Довжина 1 упаковки | 11,5 см |
| Вага 1 упаковки | 180,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 12 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 2,498 кг |
| Гарантия | |
| Гарантія | 18 months |
