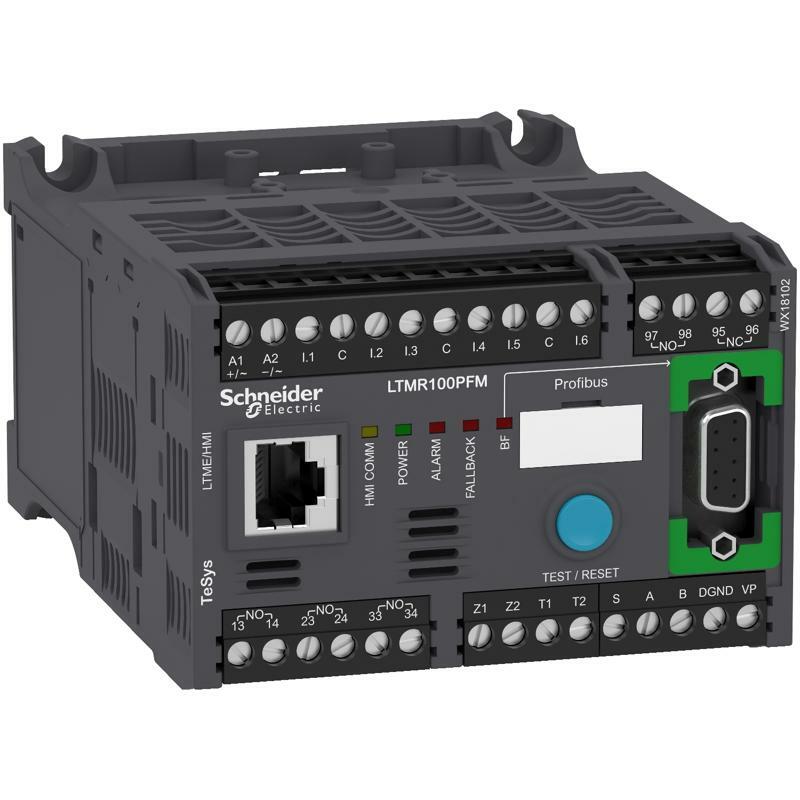

Реле Tesys Tprofibus 5-100A ~115-230в
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | TeSys |
| Назва продукту | TeSys T |
| Назва пристрою | LTMR |
| Тип виробу або компоненту | Контролер двигуна |
| Область застосування продукту | Спостереження і контроль за обладнанням |
| Вимірювання струму | 5…100 А |
| [Us] номінальна напруга живлення | 100...240 В змінний струм 50/60 Гц |
| Споживання струму | 8...62.8 мА |
| Межі напруги живлення | 93,5…264 В змінний струм |
| Протокол порту обміну даними | Profibus DP |
| Тип шини | Profibus DP поляризований 2-провідний RS485 інтерфейс , звертаючись до 1...125, швидкість передачі 9,6 кбіт/с...12 Мбіт/с, SUB-D 9 з 2 екрановані виті пари, тип А Profibus DP поляризований 2-провідний RS485 інтерфейс , звертаючись до 1...125, швидкість передачі 9,6 кбіт/с...12 Мбіт/с, блок контактів з 2 екрановані виті пари, тип А |
| Додаткова інформація | |
| [Ui] номінальна напруга ізоляції | 690 В відповідно до МЕК 60947-1 690 В відповідно до CSA C22.2 № 14 690 В відповідно до UL 508 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ постачання, вводи та виводи відповідно до МЕК 60947-4-1 6 кВ схема вимірювання струму або напруги відповідно до МЕК 60947-4-1 0,8 кВ ланцюг зв'язку відповідно до МЕК 60947-4-1 |
| Стійкість до струму КЗ | 100 кА відповідно до МЕК 60947-4-1 |
| Номінальний струм запобіжника | 4 А gG для вихід 0,5 А gG для ланцюг управління |
| Тип захисту | Захист від теплового перевантаження Зміна коефіцієнта потужності Перевантаження Блокування ротора Тепловий захист Захист від зворотної полярності Перекіс фаз Захист від витоків струму на землю Обрив фази Коливання навантаження Перевантаження (тривалий час) |
| Тип діагностики для мережі та машини | Струм і час пуску Інформація про історію відключень Лічильник напрацювання/час роботи Лічильники відключень замикань на фазу і землю Інформація про контекст відключення Запис події Залишковий час роботи до відкл. від перевантаж. Запис команд керування двигуном Час очікування після спрацьов. від перевантаж. Запис несправності |
| Кількість логічних входів | 6 |
| Вхідний струм | 3,1 мА на 100 В 7,5 мА на 240 В |
| Поточний стан 0 гарантовано | Логічний вхід: 0...40 В і <= 15 мА для 25 мс |
| Поточний стан 1 гарантовано | Логічний вхід: 79...264 В і>= 2 мА для 25 мс |
| максимальна вихідна частота перемикання | 2 Гц |
| Струм навантаження | 5 А на 250 В змінний струм для логічний вихід 5 А на 30 В ПОСТІЙНИЙ СТРУМ для логічний вихід |
| Допустима потужність | 480 ВА (AC-15), Ie = 2 А, 500000 циклів (вихід) 30 Вт (DC-13), Ie = 1,25 А, 500000 циклів (вихід) |
| Максимальна робоча швидкість | 1800 цикл/год |
| Тип контакту та з'єднання | 1 нормально відкритий + 1 нормально закритий сигнал несправності 3 нормально відкритих |
| Тип вимірювання | Струм замикання на землю Фазні струми I1, I2, I3 RMS Температура Струм небалансу Середній струм Iavg |
| Точність вимірювання | 5...15 % внутрішнє вимірювання струму замикання на землю 1 % напруга (100...830 V) 3 % коефіцієнт потужності 5 % зовнішній вимір струму замикання на землю +/- 30 хв/рік внутрішній годинник 0,02 температура 5 % активна та реактивна потужність 0,02 струм |
| Категорія перенапруги | ІІІ |
| Крок підключення | 5,08 мм |
| Клеми підключення | Ланцюг управління з'єднувач 1 кабель(і) 0,25…2,5 мм² (AWG 24...AWG 14)гнучкий з кабельним наконечником Ланцюг управління з'єднувач 1 кабель(і) 0,2…2,5 мм² (AWG 24...AWG 14)гнучкий без кабельного наконечника Ланцюг управління з'єднувач 1 кабель(і) 0,25…2,5 мм² (AWG 24...AWG 14)гнучкий без кабельного наконечника Ланцюг управління з'єднувач 1 кабель(і) 0,2…2,5 мм² (AWG 24...AWG 14)Твердий без кабельного наконечника Ланцюг управління з'єднувач 2 кабель(і) 0,2…1 мм² (AWG 24...AWG 14)гнучкий з кабельним наконечником Ланцюг управління з'єднувач 2 кабель(і) 0,2…1,5 мм² (AWG 24...AWG 14)гнучкий без кабельного наконечника Ланцюг управління з'єднувач 2 кабель(і) 0,5…1,5 мм² (AWG 24...AWG 14)гнучкий без кабельного наконечника Ланцюг управління з'єднувач 2 кабель(і) 0,2…1 мм² (AWG 24...AWG 14)Твердий без кабельного наконечника |
| Момент затягування | Ланцюг управління: 0,5…0,6 Н.м плоский викрутка 3 мм |
| Ступінь забруднення | 3 |
| Електромагнітна сумісність | Електростатичний розряд, 3, 8 кВ повітря, 6 кВ контакт відповідно до МЕК 61000-4-2 Випромінювані радіочастотні поля, 3, 10 В/м відповідно до МЕК 61000-4-3 Тест на стійкість до швидких перехідних процесів (інші ланцюги), рівень 3, 2 кВ відповідно до МЕК 61000-4-4 Тест на стійкість до швидких перехідних процесів (на виходах живлення та реле), рівень 4, 4 кВ відповідно до МЕК 61000-4-4 Тест на стійкість до перепадів та переривань напруги, 70 %, 500 мс відповідно до МЕК 61000-4-11 Наведені радіочастотні збурення, 10 В відповідно до МЕК 61000-4-6 Датчик температури: перенапруги (послідовний режим), 0,5 кВ відповідно до МЕК 61000-4-5 Датчик температури: перенапруги (Загальний режим), 1 кВ відповідно до МЕК 61000-4-5 Ланцюг управління: перенапруги (послідовний режим), 1 кВ відповідно до МЕК 61000-4-5 Зв'язок: перенапруги (Загальний режим), 2 кВ відповідно до МЕК 61000-4-5 Релейні виходи та живлення: перенапруги (послідовний режим), 2 кВ відповідно до МЕК 61000-4-5 Релейні виходи та живлення: перенапруги (Загальний режим), 4 кВ відповідно до МЕК 61000-4-5 Ланцюг управління: перенапруги (Загальний режим), 2 кВ відповідно до МЕК 61000-4-5 |
| Ширина | 91 мм |
| Висота | 61 мм |
| Глибина | 122,5 мм |
| Маса нетто | 0,53 кг |
| Веб-сервіси | Веб-сервер |
| Код сумісності | LTMR |
| Навколишнє середовище | |
| Стандарти | EN 60947-4-1 IACS E10 CSA C22.2 № 14 UL 508 МЕК 60947-4-1 |
| Сертифікація виробу | KERI RMRoS ABS UL ATEX NOM RINA BV CCC GL DNV CSA LROS (Lloyds реєстр судноплавства) EAC C-Tick |
| Захисна обробка | 12 х 24 годинних циклів відповідно до МЕК 60068-2-30 48 h відповідно до МЕК 60070-2-11 TH відповідно до МЕК 60068 |
| Вогнестійкість | 650 °C відповідно до МЕК 60695-2-12 960 °C відповідно до UL 94 |
| Робоча температура навколишнього середови | -20…60 °C |
| Температура навколишнього повітря для збер | -40…80 °C |
| Висота над рівнем моря | <= 2000 m без заниження |
| Механічна стійкість | Вібрації встановлюється на симетричну рейку: 1 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 Вібрації монтажна пластина: 4 Гн, 5...300 Гц відповідно до МЕК 60068-2-6 Удари напівсинусоїдальне прискорення: 15 Гн за 11 мс відповідно до МЕК 60068-2-27 |
| Мінімальне спотворення ширини імпульсу/тре | IP20 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 10,000 см |
| Ширина 1 упаковки | 7,200 см |
| Довжина 1 упаковки | 13,500 см |
| Вага 1 упаковки | 530,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 5,649 кг |
| Гарантия | |
| Гарантія | 18 months |
