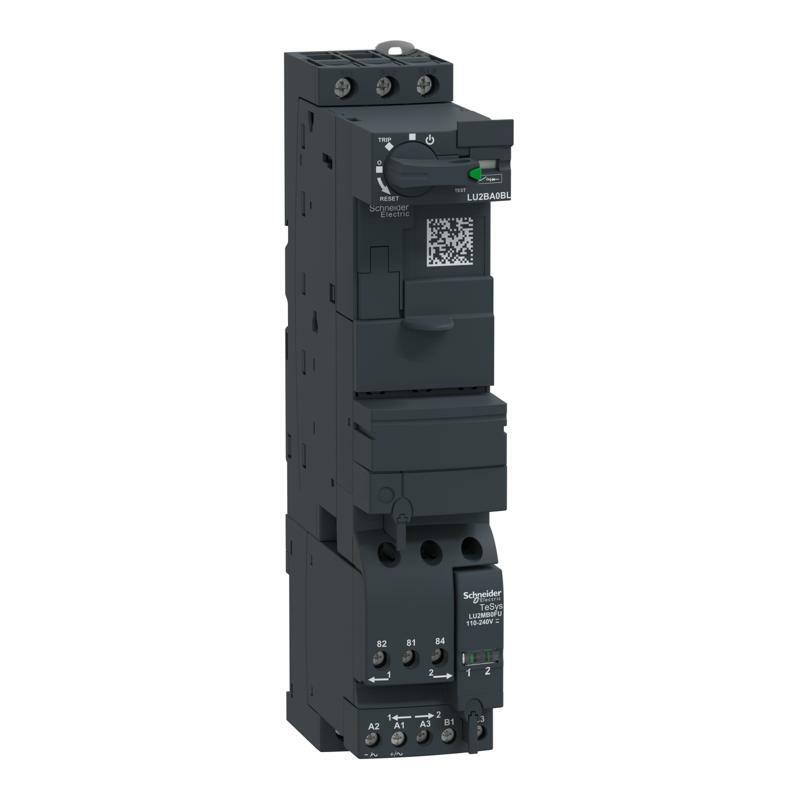

Реверс. блок 12A =24В БЕЗ клемн.

Монтаж на DIN-рейку та кріплення гвинтами
Тип контролю, який потрібно отримати: Базовий або Розширений.
Модульна конструкція "plug & play" дозволяє швидко виконувати технічне обслуговування
Прямий доступ до детальної інформації для кожного пускача електродвигуна вашої установки
Удосконалена система управління двигуном

Головна
Діапазон	TeSys
Назва продукту	TeSys Ultra
Назва пристрою	LU2B
Тип виробу або компоненту	Реверсивний силовий блок
Область застосування продукту	Управління двигуном Захист двигуна
Сумісність продуктів	Блок управління LUC.X6BL Блок управління LUC.1XBL Блок управління LUC.05BL Блок управління LUC.12BL
Опис полюсів	3P
Відповідність вимогам по ізоляції	Так
[Ue] номінальна робоча напруга	690 В змінний струм для коло подачі живлення
Частота мережі	40...60 Гц
[Ith] умовний тепловий струм у відкритому вик	12 А
[Ie] номінальний робочий струм	12 А на <= 440 В 12 А на 500 В 9 А на 690 В
Категорія застосування	AC-43 AC-44 AC-41
[Ics] номінальна робоча здатність відключенн	50 кА на 230 В 50 кА на 440 В 10 кА на 500 В 4 кА на 690 В
Компонування допоміжного контакту	1 нормально відкритий + 1 нормально закритий
Тип допоміжних контактів	тип пов'язані контакти (1 нормально відкритий + 1 нормально закритий) відповідно до МЕК 60947-4-1 тип дзеркальний контакт (1 нормально закритий) відповідно до МЕК 60947-1
Напруга ланцюга управління [Uc]	24 В Постійний струм
Межі напруги ланцюга керування	14.5 В Постійний струм відсів 20...27 В Постійний струм в дії
Додаткова інформація
Споживання типового струму	120 мА на 24 В Постійний струм I maximum while closing 120 мА на 24 В Постійний струм Ізольований I rms
Розсіювання потужності	2 В для ланцюг управління з LUCA, LUCB, LUCC, LUCD 1,7 В для ланцюг управління з LUCM
Горизонтальна відстань	15 мс ПОСТІЙНИЙ СТРУМ
Рівень надійності безпеки	B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1 B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Робочий час	150 мс зі зміною напрямку для коло подачі живлення 75 мс без зміни напрямку для коло подачі живлення 35 мс відкриття з LUCA, LUCB, LUCC, LUCD, LUCM для ланцюг управління 75 мс закриття з LUCM для ланцюг управління 70 мс закриття з LUCA, LUCB, LUCC, LUCD для ланцюг управління
Механічна зносостійкість	15 мільйонів циклів
Максимальна робоча швидкість	3600 цикл/год
Сертифікація виробу	CE UL CSA CCC EAC ASEFA ATEX морський
Стандарти	EN 60947-6-2 МЕК 60947-6-2 UL 60947-4-1, з фазовим бар'єром CSA C22.2 № 60947-4-1, з фазовим бар'єром
[Ui] номінальна напруга ізоляції	690 В відповідно до МЕК 60947-6-2 (ступінь забруднення 3) 600 В відповідно до UL 60947-4-1 600 В відповідно до CSA C22.2 № 60947-4-1
[Uimp] номінальна імпульсна витримувана напру	6 кВ відповідно до МЕК 60947-6-2
Безпечний розподіл ланцюгів	400 В SELV між керуючими та допоміжними ланцюгами відповідно до МЕК 60947-1 додаток N 400 В SELV між керуючим/допоміжним і головним ланцюгом відповідно до МЕК 60947-1 додаток N
Спосіб кріплення	Затискний (DIN-рейка) Фіксування гвинтами (пластина)
Клеми підключення	Коло подачі живлення Гвинтовий затискач 1 кабель(і) 1…10 мм² жорсткий Коло подачі живлення Гвинтовий затискач 1 кабель(і) 1…6 мм² гнучкий з кабельним наконечником Коло подачі живлення Гвинтовий затискач 1 кабель(і) 2,5…10 мм² гнучкий без кабельного наконечника Коло подачі живлення Гвинтовий затискач 2 кабель(і) 1…6 мм² гнучкий з кабельним наконечником Коло подачі живлення Гвинтовий затискач 2 кабель(і) 1…6 мм² жорсткий Коло подачі живлення Гвинтовий затискач 2 кабель(і) 1,5…6 мм² гнучкий без кабельного наконечника Ланцюг управління без підключення
Момент затягування	Коло подачі живлення: 1,9…2,5 Н.м плоский викрутка 6 мм Коло подачі живлення: 1,9…2,5 Н.м Philips № 2 викрутка 6 мм Коло подачі живлення: 1,9…2,5 Н.м хрестоподібний № 2 викрутка 6 мм
Ширина	45 мм
Висота	224 мм
Глибина	126 мм
Маса нетто	1,27 кг
Код сумісності	LU2B
Навколишнє середовище
Ступінь захисту	IP20 відповідно до МЕК 60947-1 (передня панель і дротові клеми) IP20 відповідно до МЕК 60947-1 (інші поверхні) IP40 відповідно до МЕК 60947-1 (передня панель за межами зони підключення)
Захисна обробка	TH відповідно до МЕК 60068
Робоча температура навколишнього середови	-25…60 °C з LUCM -25…70 °C з LUCA, LUCB, LUCC, LUCD
Температура навколишнього повітря для збер	-40…85 °C
Вогнестійкість	960 °C деталі, що підтримують компоненти під напругою відповідно до МЕК 60695-2-12 650 °C відповідно до МЕК 60695-2-12
Висота над рівнем моря	2000 m
Ударостійкість	10 gn електроопори відкриті відповідно до МЕК 60068-2-27 15 gn електроопори закриті відповідно до МЕК 60068-2-27
Вібростійкість	2 gn (f= 5…300 Гц) електроопори відкриті відповідно до МЕК 60068-2-27 4 gn (f= 5…300 Гц) електроопори закриті відповідно до МЕК 60068-2-27
Стійкість до електростатичного розряду	8 кВ рівень 3 через відкрите повітря відповідно до МЕК 61000-4-2 8 кВ рівень 4 при контакті відповідно до МЕК 61000-4-2
Стійкість до радіочастотного електромагні	10 В/м 3 відповідно до МЕК 61000-4-3
Стійкість до швидких перехідних процесів	2 кВ серія 3 послідовна лінія відповідно до МЕК 61000-4-4 4 кВ серія 4 всі схеми з'єднання, крім послідовного відповідно до МЕК 61000-4-4
Несприйнятливість до перешкод наведених ра	10 В відповідно до МЕК 61000-4-6
Стійкість до коротких переривів споживання	3 мс для ланцюг управління
Стійкість до падінь напруги	70 % / 500 мс відповідно до МЕК 61000-4-11
Пакувальна одиниця
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	5,5 см
Ширина 1 упаковки	15,5 см
Довжина 1 упаковки	25,5 см
Вага 1 упаковки	1,281 кг
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	9
Висота 2 упаковки	30,0 см
Ширина 2 упаковки	30,0 см
Довжина 2 упаковки	40,0 см
Вага 2 упаковки	12,062 кг
Гарантия
Гарантія	18 months
