| Головна |
|---|
| Серія продукту | Modicon Rectified |
|---|

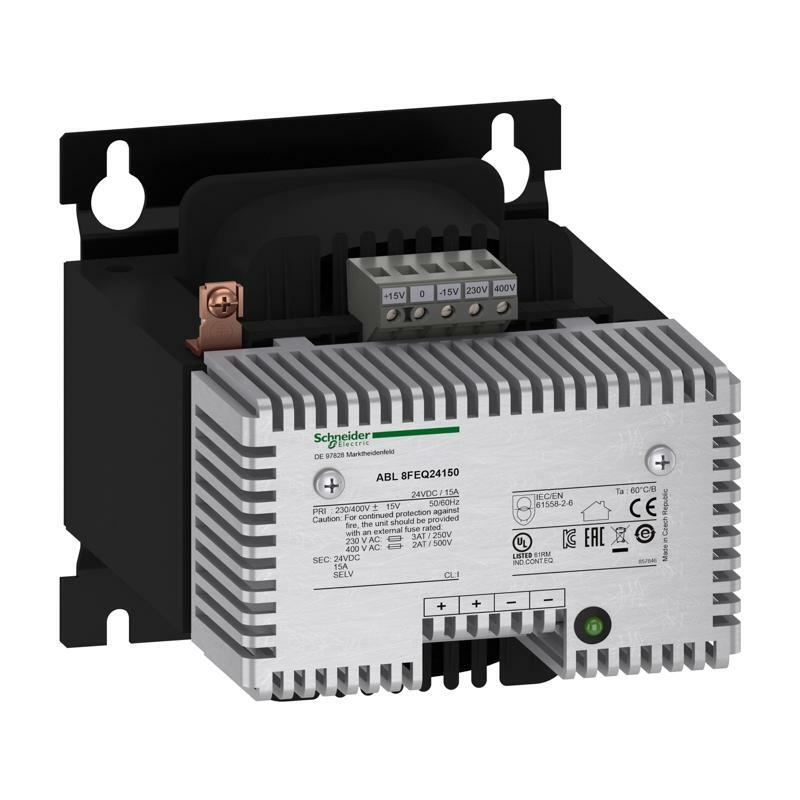

| Тип виробу або компоненту | Джерело живлення |
|---|
| Тип джерела живлення | Випрямлена та відфільтрована |
|---|
| Номінальна потужність [Вт] | 360 В |
|---|
| Номінальна вхідна напруга | 230 В AC однофазний, клема(и): N-L1
400 В AC фаза на фазу, клема(и): L1-L2 |
|---|
| Вихідна напруга | 24 В постійний струм |
|---|
| Вихідний струм джерела живлення | 15 А |
|---|
| Фільтр придушення гармонік | Низькочастотні гармонійні струми |
|---|
| Сертифікація виробу | EAC
KC
cULus
UL 508 |
|---|
| Додаткова інформація |
|---|
| Межі частоти мережі | 47…63 Гц |
|---|
| Межі вхідної напруги | 360...440 В
207...253 В |
|---|
| Коефіцієнт потужності | 0,663 на 400 В
0,693 на 230 В |
|---|
| Коефіцієнт корисної дії | 80 % |
|---|
| Розсіювана потужність [Вт] | 72 В |
|---|
| Вихідне з'єднання | Послідовний
Паралельне |
|---|
| Тип захисту виходу | Від перенапруги, технологія захисту: 2 Дж піковий обмежувач
Від перевантаження і коротких замикань, технологія захисту: зовнішній запобіжник, 20 А |
|---|
| Час утримання напруги | 14 мс |
|---|
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) вихідна напруга
1 світлодіод (помаранчевий) вхідна напруга |
|---|
| Залишкова пульсація | <= 1200 MV |
|---|
| Клеми підключення | для вхідне з'єднання гвинтові клеми, максимальний перетин провідника: 5 x 2.5...5 x 4 мм² AWG 14...AWG 11
для вхідне заземлення гвинтові клеми, максимальний перетин провідника: 1 x 2.5...1 x 4 мм² AWG 14...AWG 11
для вихідне з'єднання гвинтові клеми, максимальний перетин провідника: 4 x 4 мм² AWG 11 |
|---|
| Глибина | 181,0 мм |
|---|
| Висота | 138,0 мм |
|---|
| Ширина | 135 мм |
|---|
| Маса нетто | 9,27 кг |
|---|
| Код сумісності | ABL8F |
|---|
| Навколишнє середовище |
|---|
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
|---|
| Робоча температура навколишнього середови | -20…60 °C |
|---|
| Температура навколишнього повітря для збер | -40…80 °C |
|---|
| Відносна вологість | 0…95 % без конденсату або капання води |
|---|
| Висота над рівнем моря | 3000 m |
|---|
| Клас безпеки | Клас I відповідно до VDE 0106-1 |
|---|
| Електрична міцність ізоляції | 2000 В між входом і заземленням
4600 В між входом і виходом
500 В між виходом і заземленням |
|---|
| Інша характеристика навколишнього середов | ЕМС відповідно до МЕК 62041
Безпека відповідно до МЕК 61558-2-6
Безпека відповідно до UL 508
Безпека відповідно до UL 60950-1
ЕМС відповідно до МЕК 61000-3-2 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 37,000 см |
|---|
| Ширина 1 упаковки | 32,500 см |
|---|
| Довжина 1 упаковки | 16,500 см |
|---|
| Вага 1 упаковки | 10,360 кг |
|---|
| Тип 2 упаковки | P06 |
|---|
| Кількість одиниць у 2 упаковці | 12 |
|---|
| Висота 2 упаковки | 105,000 см |
|---|
| Ширина 2 упаковки | 60,000 см |
|---|
| Довжина 2 упаковки | 80,000 см |
|---|
| Вага 2 упаковки | 130,936 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
