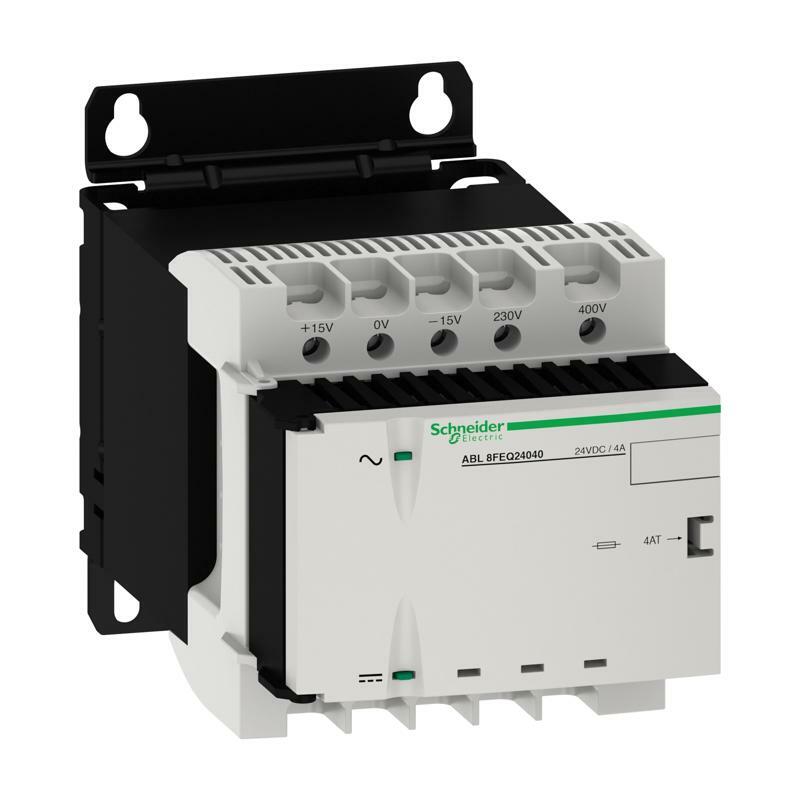

Блок живлення трансф.24в 4A
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon Rectified |
| Тип виробу або компоненту | Джерело живлення |
| Тип джерела живлення | Випрямлена та відфільтрована |
| Номінальна потужність [Вт] | 96 В |
| Номінальна вхідна напруга | 230 В AC однофазний, клема(и): N-L1 400 В AC фаза на фазу, клема(и): L1-L2 |
| Вихідна напруга | 24 В постійний струм |
| Вихідний струм джерела живлення | 4 А |
| Фільтр придушення гармонік | Низькочастотні гармонійні струми |
| Сертифікація виробу | cULus KC UL 508 EAC |
| Додаткова інформація | |
| Межі частоти мережі | 47…63 Гц |
| Межі вхідної напруги | 360...440 В 207...253 В |
| Коефіцієнт потужності | 0,689 на 230 В 0,867 на 400 В |
| Коефіцієнт корисної дії | 75 % |
| Розсіювана потужність [Вт] | 24 В |
| Вихідне з'єднання | Послідовний Паралельне |
| Тип захисту виходу | Від перевантаження і коротких замикань, технологія захисту: внутрішній запобіжник, 4 А, 5 x 20 мм, T крива Від перенапруги, технологія захисту: 2 Дж піковий обмежувач |
| Час утримання напруги | 14 мс |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) вихідна напруга 1 світлодіод (помаранчевий) вхідна напруга |
| Залишкова пульсація | <= 1200 MV |
| Клеми підключення | для вхідне з'єднання гвинтові клеми, максимальний перетин провідника: 5 x 2.5...5 x 4 мм² AWG 14...AWG 11 для вхідне заземлення гвинтові клеми, максимальний перетин провідника: 1 x 2.5...1 x 4 мм² AWG 14...AWG 11 для вихідне з'єднання гвинтові клеми, максимальний перетин провідника: 4 x 2.5...4 x 4 мм² AWG 14...AWG 11 |
| Глибина | 164,0 мм |
| Висота | 108 мм |
| Ширина | 87 мм |
| Маса нетто | 2,98 кг |
| Код сумісності | ABL8F |
| Навколишнє середовище | |
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
| Робоча температура навколишнього середови | -20…60 °C |
| Температура навколишнього повітря для збер | -40…80 °C |
| Відносна вологість | 0…95 % без конденсату або капання води |
| Висота над рівнем моря | 3000 m |
| Вібростійкість | 0,05 мм (f= 47…57 Гц) відповідно до МЕК 60068-1 0,7 gn (f= 13,9…47 Гц) відповідно до МЕК 60068-1 1 gn (f= 57…150 Гц) відповідно до МЕК 60068-1 1 мм (f= 3…13,9 Гц) відповідно до МЕК 60068-1 |
| Клас безпеки | Клас I відповідно до VDE 0106-1 |
| Електрична міцність ізоляції | 2000 В між входом і заземленням 4600 В між входом і виходом 500 В між виходом і заземленням |
| Інша характеристика навколишнього середов | ЕМС відповідно до МЕК 62041 Безпека відповідно до МЕК 61558-2-6 Безпека відповідно до UL 508 Безпека відповідно до UL 60950-1 ЕМС відповідно до МЕК 61000-3-2 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 25,500 см |
| Ширина 1 упаковки | 18,500 см |
| Довжина 1 упаковки | 11,500 см |
| Вага 1 упаковки | 3,220 кг |
| Тип 2 упаковки | P06 |
| Кількість одиниць у 2 упаковці | 30 |
| Висота 2 упаковки | 75,000 см |
| Ширина 2 упаковки | 60,000 см |
| Довжина 2 упаковки | 80,000 см |
| Вага 2 упаковки | 109,600 кг |
| Гарантия | |
| Гарантія | 18 months |
