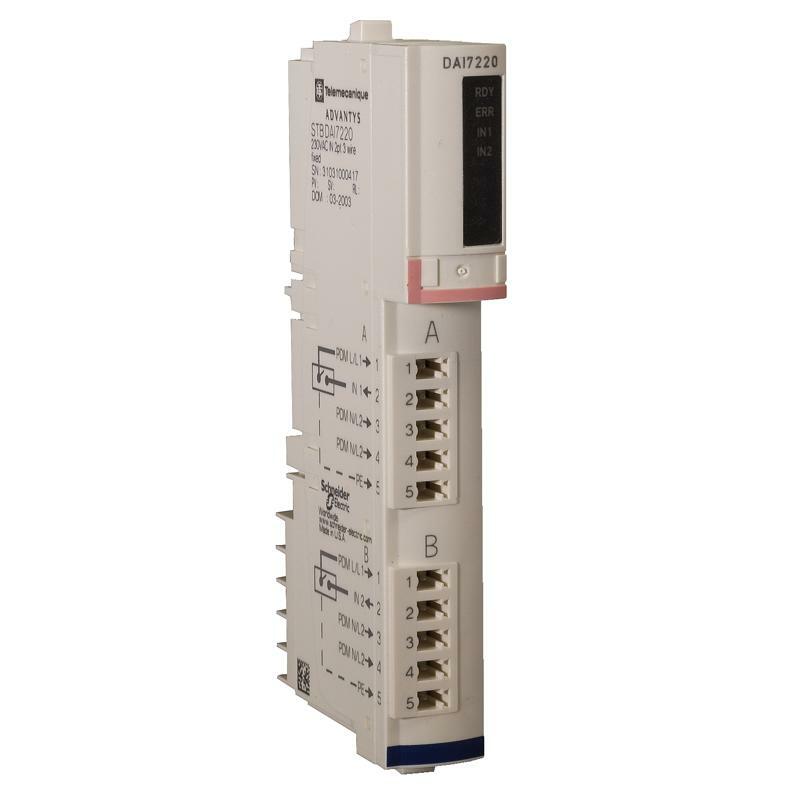

230в~ ВХ. 2PT набір
| Головна | |
|---|---|
| Серія продукту | Modicon STB рішення для розподіленого вводу/виводу |
| Тип виробу або компоненту | Стандартний набір цифрових входів |
| Склад комплекту | STBXTS1110, 5-контактний гвинтовий роз'єм Модуль STBDAI7220 STBXTS2110, 5-контактний роз'єм з пружинним затискачем STBXBA2000 база |
| Кількість дискретних входів | 2 |
| Напруга дискретного входу | 230 В |
| Тип напруги дискретного входу | ЗМІННИЙ СТРУМ |
| Додаткова інформація | |
| Межі вхідної напруги | 0...40 В у стані 0 159...256 В у стані 1 |
| Допустима напруга | 265 В |
| Абсолютний максимум напруги | 400 В 20 мс |
| Частота мережі | 50/60 Гц |
| Межі частоти мережі | 47…63 Гц |
| Поточний стан 0 гарантовано | <= 2 мА |
| Поточний стан 1 гарантовано | >= 4 мА |
| Час реакції | 1.5 мс від вимкненого до ввімкненого 1.5 мс вкл-викл |
| Тип захисту | Захист живлення вбудований запобіжник на PDM затримка в часі 10 А Вхідний захист обмежений резистором |
| Ізоляція між каналом та логічною шиною | 1780 В протягом 1 хвилини |
| Заміна при вимкненому живленні | Так |
| гаряча заміна | Так для стандартних NIM |
| Сумісність продуктів | Модуль розподілу живлення STBPDT2100/2105 База введення/виведення STBXBA2000 |
| [Us] номінальна напруга живлення | 115/230 В змінний струм |
| Живлення | Модуль розподілу живлення |
| Споживання струму | 40 мА на 5 В постійний струм для логічна шина |
| Маркування | CE |
| Категорія перенапруги | II |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) статус модуля (RDY) 1 світлодіод на канал (Зелений) стан каналів (IN1 - IN2) 1 світлодіод (Червоний) помилка модуля (ERR) |
| Глибина | 65,1 мм |
| Висота | 18,4 мм |
| Ширина | 125 мм |
| Маса нетто | 0,122 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 61131-2 тип 1 |
| Сертифікація виробу | CSA UL FM Class 1 Division 2 |
| Ступінь забруднення | 2 відповідно до МЕК 60664-1 |
| Висота над рівнем моря | <= 2000 m |
| Ступінь захисту | IP20 відповідно до МЕК 61131-2 клас 1 |
| Робоча температура повітря | 0…60 °C (без зниження номінальних характеристик) |
| Робоча температура навколишнього середови | 32...140 °F без зниження номінальних характеристик |
| Температура навколишнього повітря для збер | -40…85 °C без зниження номінальних характеристик |
| Температура навколишнього повітря для збер | -40...185 °F без зниження номінальних характеристик |
| Відносна вологість | 95 % на 60 °C без конденсату |
| Вібростійкість | 3 gn на 58…150 Гц на Симетрична DIN-рейка 35 x 7,5 мм 5 gn на 58…150 Гц на Симетрична DIN-рейка 35 x 15 мм +/-0,35 мм на 10…58 Гц |
| Ударостійкість | 30 gn для 11 мс відповідно до МЕК 88, посилання 2-27 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 2,7 см |
| Ширина 1 упаковки | 8,0 см |
| Довжина 1 упаковки | 13,0 см |
| Вага 1 упаковки | 139,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 28 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 4,318 кг |
| Тип 3 упаковки | PAL |
| Кількість одиниць у 3 упаковці | 448 |
| Висота 3 упаковки | 60,0 см |
| Ширина 3 упаковки | 80,0 см |
| Довжина 3 упаковки | 448,0 см |
| Вага 3 упаковки | 62,272 кг |
| Гарантия | |
| Гарантія | 18 months |
