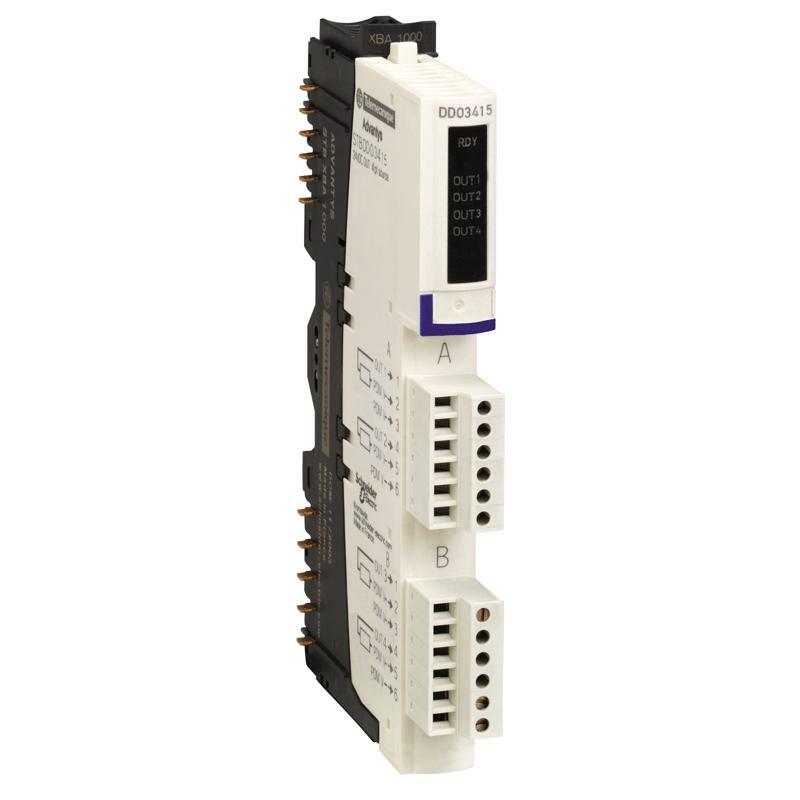

24в= ВИХ. 4PT базовий набір
| Головна | |
|---|---|
| Серія продукту | Modicon STB рішення для розподіленого вводу/виводу |
| Тип виробу або компоненту | Базовий комплект цифрового виходу |
| Склад комплекту | STBXBA1000 база STBXTS1100, 6-контактний гвинтовий роз'єм STBXTS2100, 6-контактний роз'єм з пружинним затискачем Модуль STBDDO3415 |
| Кількість дискретних виходів | 4 |
| Тип дискретного виходу | Напівпровідниковий |
| Напруга дискретного виходу | 24 В |
| Тип напруги дискретного виходу | Постійного струму |
| Додаткова інформація | |
| Струм дискретного виходу | 250 мА |
| Логіка дискретного виходу | Позитивний |
| Вихідна напруга | 19.2...30 В постійний струм |
| Абсолютний максимум напруги | 56 В 1.3 мс |
| Час реакції | 560 мкс від вимкненого до ввімкненого 870 мкс вкл-викл |
| Заміна при вимкненому живленні | Так |
| гаряча заміна | Ні для базових NIM |
| Тип захисту | Захист живлення вбудований запобіжник на PDM затримка в часі 5 А Захист від зворотної полярності Захист від короткого замикання Захист від теплового перевантаження |
| Ізоляція між каналом та логічною шиною | 1500 В протягом 1 хвилини |
| Максимальний струм витоку | 0,4 мА у стані 0 30 В |
| Короткочасний струм | 2,5 А 0,5 мс |
| Максимальне ємнісне навантаження | 50 мкФ |
| Максимальне індуктивне навантаження | 500 мГн на 4 Гц |
| Перезавантаження | Ручне або автоматичне скидання несправність COM-порту |
| Сумісність продуктів | База введення/виведення STBXBA1000 Модуль розподілу потужності STBPDT3100/3105 |
| [Us] номінальна напруга живлення | 24 В постійний струм |
| Живлення | Модуль розподілу живлення |
| Споживання струму | 70 мА на 5 В постійний струм для логічна шина |
| Маркування | CE |
| Категорія перенапруги | II |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) статус модуля (RDY) 1 світлодіод на канал (Зелений) стан каналу (OUT1 - OUT4) |
| Висота | 13,9 мм |
| Глибина | 70 мм |
| Ширина | 128,3 мм |
| Маса нетто | 0,11 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 61131-2 |
| Сертифікація виробу | CSA FM Class 1 Division 2 UL |
| Ступінь забруднення | 2 відповідно до МЕК 60664-1 |
| Висота над рівнем моря | <= 2000 m |
| Ступінь захисту | IP20 відповідно до МЕК 61131-2 клас 1 |
| Робоча температура повітря | 0…60 °C (без зниження номінальних характеристик) |
| Робоча температура навколишнього середови | 32...140 °F без зниження номінальних характеристик |
| Температура навколишнього повітря для збер | -40…85 °C без зниження номінальних характеристик |
| Температура навколишнього повітря для збер | -40...185 °F без зниження номінальних характеристик |
| Відносна вологість | 95 % на 60 °C без конденсату |
| Вібростійкість | 3 gn на 58…150 Гц на Симетрична DIN-рейка 35 x 7,5 мм 5 gn на 58…150 Гц на Симетрична DIN-рейка 35 x 15 мм +/-0,35 мм на 10…58 Гц |
| Ударостійкість | 30 gn для 11 мс відповідно до МЕК 88, посилання 2-27 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,0 см |
| Ширина 1 упаковки | 8,0 см |
| Довжина 1 упаковки | 13,0 см |
| Вага 1 упаковки | 134,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 28 |
| Висота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 4,178 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 448 |
| Висота 3 упаковки | 75,0 см |
| Ширина 3 упаковки | 40,0 см |
| Довжина 3 упаковки | 80,0 см |
| Вага 3 упаковки | 85,032 кг |
| Гарантия | |
| Гарантія | 18 months |
