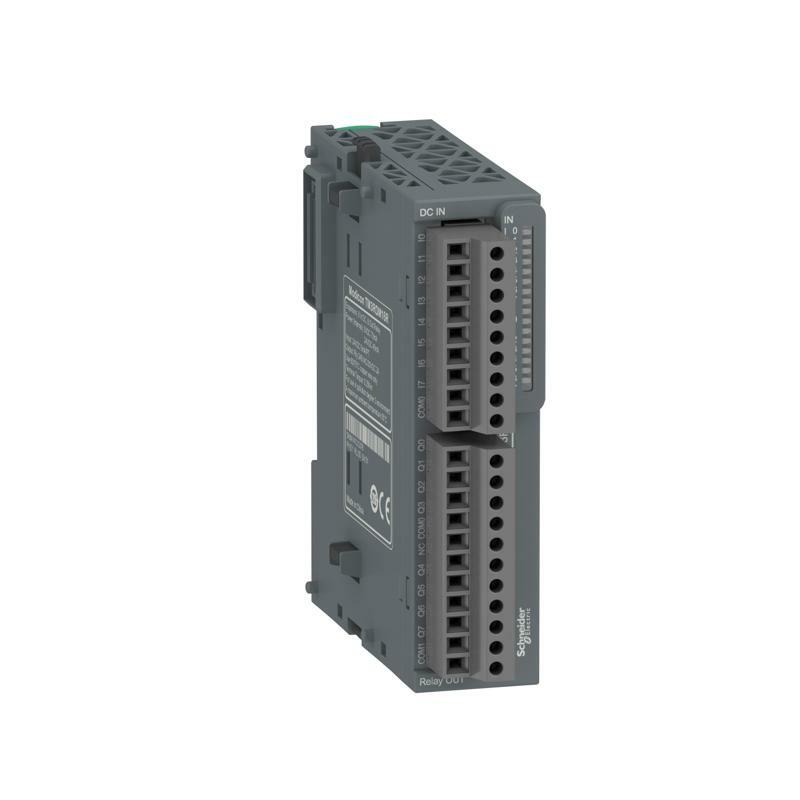

Модуль розш. 8 ВХ. + 8 РЕЛ. ВИХ.
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon TM3 |
| Тип виробу або компоненту | Модуль дискретного входу/виходу |
| Сумісність серії | Modicon Easy M200 |
| Кількість дискретних входів | 8 для Вхід відповідно до МЕК 61131-2 Тип 1 |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) |
| Напруга дискретного входу | 24 В |
| Струм дискретного входу | 5 мА для Вхід |
| Тип дискретного виходу | Реле нормально розімкнуте |
| Кількість дискретних виходів | 8 |
| Логіка дискретного виходу | Позитивний або негативний |
| Напруга дискретного виходу | 24 В постійного струму для релейний вихід 240 В змінного струму для релейний вихід |
| Струм дискретного виходу | 2000 мА для релейний вихід |
| Додаткова інформація | |
| Кількість дискретних входів/виходів | 16 |
| Споживання струму | 70 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) 40 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) |
| Тип напруги дискретного входу | Постійна напруга |
| Граничний рівень напруги (стан 1) | 15...28.8 В для Вхід |
| Поточний стан 1 гарантовано | >= 2.5 мА (Вхід) |
| Граничний рівень напруги (стан 0) | 0...5 В для Вхід |
| Поточний стан 0 гарантовано | <= 1 мА (Вхід) |
| Вхідний повний опір | 4.7 кОм |
| Час реакції | 4 мс (увімкнення) 4 мс (вимкнення) |
| Максимальний струм на загальний вихід | 4 А |
| Механічна зносостійкість | 20000000 циклів |
| Мінімальне навантаження | 10 мА на 5 В постійний струм для релейний вихід |
| Місцева сигналізація | для Стан вводу/виводу 1 світлодіод на канал (зелений) |
| Електричне з'єднання | 11 x 1.5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для виходів 9 x 1.5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для входів |
| Максимальна дальність кабелю між пристроям | Неекранований кабель <50 м для Вхід Неекранований кабель <150 м для вихід |
| Ізоляція | Між входом і внутрішньою логікою в 500 В змінний струм Неізольований між входами Між групами вводу та групами виводу в 1500 В змінний струм Між відкритим контактом в 750 В змінний струм Між виходом і внутрішньою логікою в 500 В змінний струм Неізольований між виходами |
| Маркування | CE |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором |
| Висота | 90 мм |
| Глибина | 84,6 мм |
| Ширина | 27,4 мм |
| Маса нетто | 0,118 кг |
| Навколишнє середовище | |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2 6 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 2 кВ для релейного виходу відповідно до МЕК 61000-4-4 1 кВ для вхід відповідно до МЕК 61000-4-4 |
| Стійкість до імпульсних перенапруг | 2 кВ Вихід Звичайний режим відповідно до МЕК 61000-4-5 1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5 |
| Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 |
| Електромагнітна емісія | Випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30…230 МГц відповідно до МЕК 55011 Випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230…1000 МГц відповідно до МЕК 55011 |
| Робоча температура навколишнього середови | 0…55 °C горизонтальна установка |
| Температура навколишнього повітря для збер | -25…70 °C |
| Відносна вологість | 10…95 %, без конденсату (в експлуатації) 10…95 %, без конденсату (у сховищі) |
| Ступінь захисту | IP20 із захисною кришкою |
| Ступінь забруднення | 2 |
| Висота над рівнем моря | 0...2000 m |
| Висота зберігання | 0…3000 м |
| Вібростійкість | 3,5 мм на 5…8,4 Гц на DIN-рейка 1 gn на 8,4…150 Гц на DIN-рейка 3,5 мм на 5…8,7 Гц на панель 2 gn на 8,7…150 Гц на панель |
| Ударостійкість | 15 gn для 11 мс |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 12,4 см |
| Ширина 1 упаковки | 7,2 см |
| Довжина 1 упаковки | 10,3 см |
| Вага 1 упаковки | 190 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 26 |
| Висота 2 упаковки | 30 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 5440 г |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 624 |
| Висота 3 упаковки | 80 см |
| Ширина 3 упаковки | 120 см |
| Довжина 3 упаковки | 105 см |
| Вага 3 упаковки | 139560 г |
