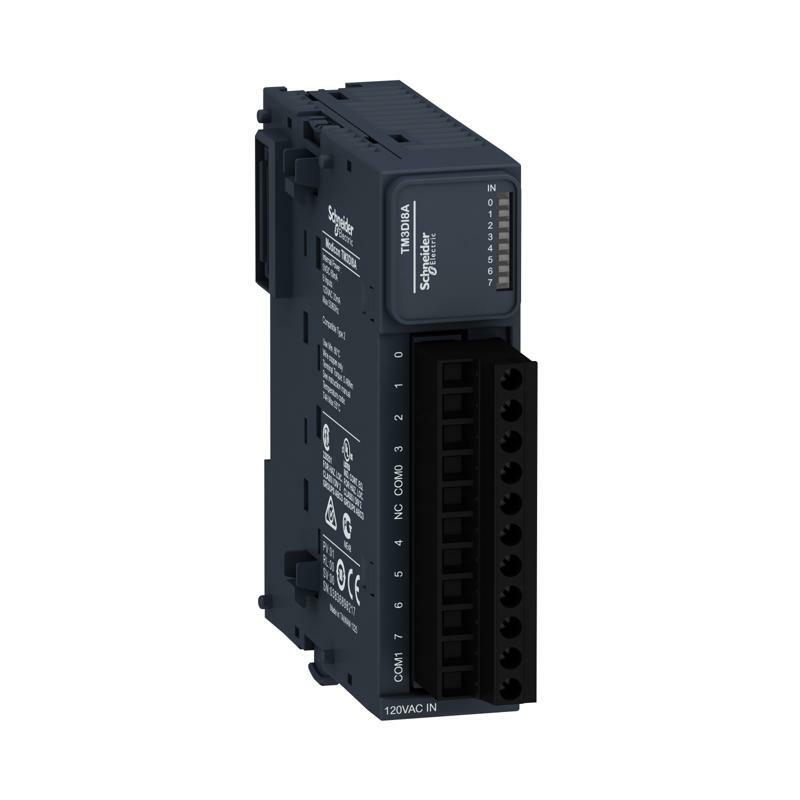

Модуль TM3 8 ВХ ~120в
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon TM3 |
| Тип виробу або компоненту | Модуль дискретних входів |
| Сумісність серії | Modicon M241 Modicon M251 Modicon M221 Modicon M262 |
| Кількість дискретних входів | 8 для Вхід відповідно до МЕК 61131-2 Тип 1 |
| Напруга дискретного входу | 120 В |
| Струм дискретного входу | 7,5 мА для Вхід |
| Додаткова інформація | |
| Кількість дискретних входів/виходів | 8 |
| Споживання струму | 0 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) 0 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено) 70 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) 25 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено) |
| Тип напруги дискретного входу | ЗМІННИЙ СТРУМ |
| Граничний рівень напруги (стан 1) | 79...132 В для Вхід |
| Поточний стан 1 гарантовано | 2...15 мА (Вхід) |
| Граничний рівень напруги (стан 0) | 0...20 В для Вхід |
| Поточний стан 0 гарантовано | <= 15 мА (Вхід) |
| Вхідний повний опір | 11 кОм |
| Час реакції | 25 мс (увімкнення) 30 мс (вимкнення) |
| Місцева сигналізація | для стан входу 1 світлодіод на канал (зелений) |
| Електричне з'єднання | 11 x 2.5 мм² знімна гвинтова клемна колодка з крок 5.08 мм настройка для входів |
| Ізоляція | Неізольований між входами Між входом і внутрішньою логікою в 1500 В змінний струм Між вхідними групами в 1500 В змінний струм |
| Маркування | CE |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором |
| Висота | 90 мм |
| Глибина | 84,6 мм |
| Ширина | 27,4 мм |
| Навколишнє середовище | |
| Стандарти | МЕК 61131-2 |
| Сертифікація виробу | cULus CE UKCA RCM EAC cULus HazLoc |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 1 кВ для I/O відповідно до МЕК 61000-4-4 |
| Стійкість до імпульсних перенапруг | 2 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 ЗМІННИЙ СТРУМ |
| Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Електромагнітна емісія | Випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30…230 МГц відповідно до МЕК 55011 Випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230…1000 МГц відповідно до МЕК 55011 |
| Робоча температура навколишнього середови | -10…35 °C вертикальна установка -10…55 °C горизонтальна установка |
| Температура навколишнього повітря для збер | -25…70 °C |
| Відносна вологість | 10…95 %, без конденсату (в експлуатації) 10…95 %, без конденсату (у сховищі) |
| Ступінь захисту | IP20 із захисною кришкою |
| Ступінь забруднення | 2 |
| Висота над рівнем моря | 0...2000 m |
| Висота зберігання | 0…3000 м |
| Вібростійкість | 3,5 мм на 5…8,4 Гц на DIN-рейка 3 gn на 8,4…150 Гц на DIN-рейка 3,5 мм на 5…8,4 Гц на панель 3 gn на 8,4…150 Гц на панель |
| Ударостійкість | 15 gn для 11 мс |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,5 см |
| Ширина 1 упаковки | 10,5 см |
| Довжина 1 упаковки | 12,5 см |
| Вага 1 упаковки | 230,0 г |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 42 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 40,0 см |
| Довжина 2 упаковки | 60,0 см |
| Вага 2 упаковки | 9,88 кг |
