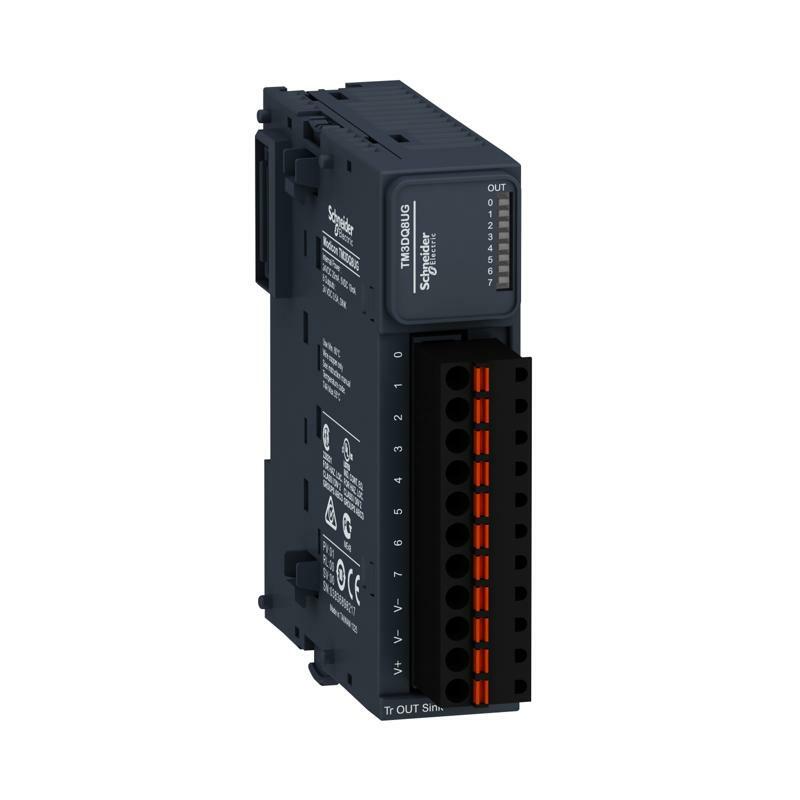

Модуль TM3 8 ВИХ транз ПРУЖ
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon TM3 |
| Тип виробу або компоненту | Модуль дискретних виходів |
| Сумісність серії | Modicon M241 Modicon M251 Modicon M221 Modicon M262 |
| Тип дискретного виходу | Транзистор |
| Кількість дискретних виходів | 8 |
| Логіка дискретного виходу | Негативна логіка (приймач) |
| Напруга дискретного виходу | 24 В постійного струму для транзисторний вихід |
| Струм дискретного виходу | 50 мА для транзисторний вихід |
| Додаткова інформація | |
| Кількість дискретних входів/виходів | 8 |
| Споживання струму | 5 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено) 0 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено) 20 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) 10 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) |
| Час реакції | 450 мкс (увімкнення) 450 мкс (вимкнення) |
| Максимальний струм витоку | 0,1 мА для транзисторний вихід |
| Максимальне просідання напруги | <0,4 В |
| Місцева сигналізація | для стан виходу 1 світлодіод на канал (зелений) |
| Електричне з'єднання | 11 x 2.5 мм² знімна пружинна клемна колодка з крок 5.08 мм настройка для виходів |
| Максимальна дальність кабелю між пристроям | Неекранований кабель <30 м для транзисторний вихід |
| Ізоляція | Між виходом і внутрішньою логікою в 500 В змінний струм Неізольований між виходами |
| Маркування | CE |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором |
| Висота | 90 мм |
| Глибина | 84,6 мм |
| Ширина | 27,4 мм |
| Маса нетто | 0,76 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 61131-2 |
| Сертифікація виробу | CE cULus UKCA RCM EAC cULus HazLoc |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 1 кВ для I/O відповідно до МЕК 61000-4-4 |
| Стійкість до імпульсних перенапруг | 1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 DC |
| Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Електромагнітна емісія | Випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30…230 МГц відповідно до МЕК 55011 Випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230…1000 МГц відповідно до МЕК 55011 |
| Робоча температура навколишнього середови | -10…35 °C вертикальна установка -10…55 °C горизонтальна установка |
| Температура навколишнього повітря для збер | -25…70 °C |
| Відносна вологість | 10…95 %, без конденсату (в експлуатації) 10…95 %, без конденсату (у сховищі) |
| Ступінь захисту | IP20 із захисною кришкою |
| Ступінь забруднення | 2 |
| Висота над рівнем моря | 0...2000 m |
| Висота зберігання | 0…3000 м |
| Вібростійкість | 3,5 мм на 5…8,4 Гц на DIN-рейка 3 gn на 8,4…150 Гц на DIN-рейка 3,5 мм на 5…8,4 Гц на панель 3 gn на 8,4…150 Гц на панель |
| Ударостійкість | 15 gn для 11 мс |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,5 см |
| Ширина 1 упаковки | 10,5 см |
| Довжина 1 упаковки | 12,5 см |
| Вага 1 упаковки | 230,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 9 |
| Висота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 2,3 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 144 |
| Висота 3 упаковки | 75 см |
| Ширина 3 упаковки | 40 см |
| Довжина 3 упаковки | 80 см |
| Вага 3 упаковки | 25,49 кг |
