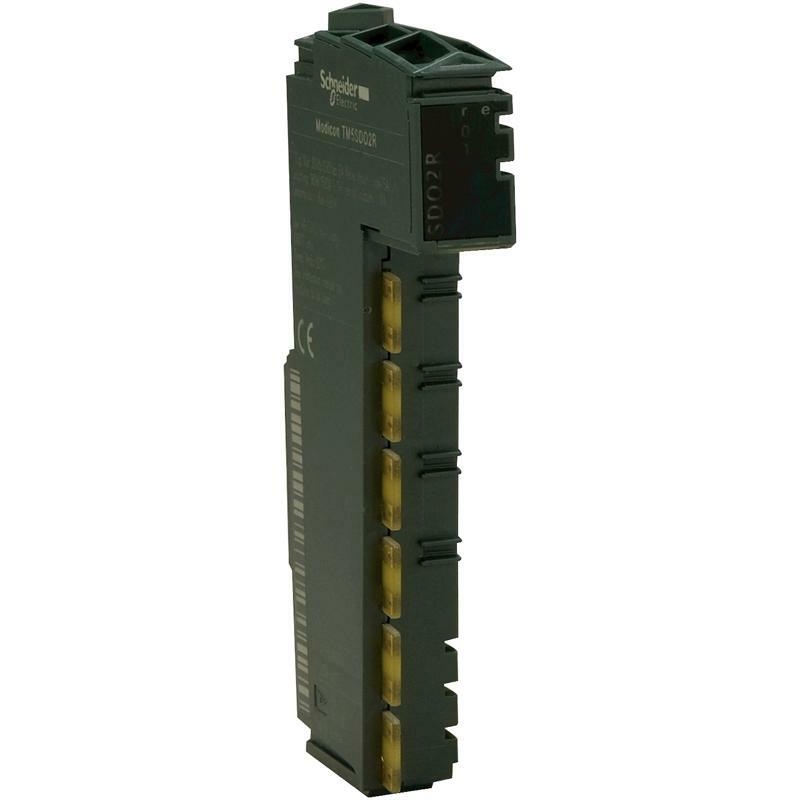

Модуль TM5 2ВИХ 220В РЕЛЕ 5А
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon TM5 |
| Тип виробу або компоненту | Модуль дискретних виходів |
| Кількість дискретних виходів | 2 |
| Тип дискретного виходу | Реле |
| Додаткова інформація | |
| Сумісність серії | Контролер руху PacDrive LMC Modicon LMC058 Modicon M258 |
| Сумісність продуктів | Логічний контролер PacDrive LMC Pro Контролер руху PacDrive LMC Pro 2 PacDrive LMC Eco |
| Вихідна напруга | 230 В змінного струму 30 В постійного струму |
| Межі вихідної напруги | 184...276 В змінного струму 24...36 В постійного струму |
| Функція дискретного виходу | 2 C/O |
| Струм на канал | 5 А |
| Максимальний струм на загальний вихід | 10 А |
| Колір | Чорний |
| Час реакції | <= 10 мс Від рівня 0 до рівня 1 для вихід <= 10 мс зі стану 1 в стан 0 для вихід |
| Тип захисту | Захист від зворотної полярності Без захисту від перевантаження Без захисту від короткого замикання |
| Ізоляція | Без ізоляції між каналами 500 Vrms змінного струму, ізоляція між каналом та шиною |
| Споживання струму | 90 мА на 5 В ПОСТІЙНИЙ СТРУМ Шина |
| Максимальна розсіювана потужність [Вт] | 2,45 В |
| Маркування | CE |
| Маса нетто | 0,025 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 61131-2 UL 508 CSA C22.2 № 213 CSA C22.2 № 142 |
| Сертифікація виробу | GOST-R CSA C-Tick cULus |
| Робоча температура повітря | -10…55 °C без зниження номінальних характеристик (горизонтальна установка) -10…60 °C з коефіцієнтом зниження (горизонтальна установка) -10…50 °C (вертикальна установка) |
| Температура навколишнього повітря для збер | -40…70 °C |
| Відносна вологість | 5…95 % без конденсату |
| Ступінь захисту | IP20 відповідно до МЕК 61131-2 |
| Ступінь забруднення | 2 відповідно до МЕК 60664 |
| Висота над рівнем моря | 0...2000 m |
| Висота зберігання | 0…3000 м |
| Вібростійкість | 1 gn на 8,4…150 Гц на DIN-рейка 3,5 мм на 5…8,4 Гц на DIN-рейка |
| Ударостійкість | 15 gn для 11 мс |
| Електромагнітна сумісність | Тест на стійкість до електростатичного розряду, 4 кВ при контакті відповідно до МЕК 61000-4-2 Тест на стійкість до електростатичного розряду, 8 кВ в повітрі відповідно до МЕК 61000-4-2 Сприйнятливість до електромагнітних полів, 1 В/м 2...2,7 ГГц відповідно до МЕК 61000-4-3 Сприйнятливість до електромагнітних полів, 10 В/м 80 ... 2000 МГц відповідно до МЕК 61000-4-3 Тест на стійкість до ел.перехідних процесів/імпульсів, 1 кВ I/O відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів, 1 кВ екранований кабель відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів, 2 кВ лінії електропередач відповідно до МЕК 61000-4-4 1.2/50 µs тест на стійкість до імпульсної перенапруги, 0,5 кВ диференціальний режим відповідно до МЕК 61000-4-5 1.2/50 µs тест на стійкість до імпульсної перенапруги, 1 кВ Загальний режим відповідно до МЕК 61000-4-5 Наведені радіочастотні збурення відповідно до МЕК 61000-4-6 Наведені та випромінювані перешкоди відповідно до CISPR 11 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 2,000 см |
| Ширина 1 упаковки | 6,000 см |
| Довжина 1 упаковки | 10,600 см |
| Вага 1 упаковки | 45,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 97 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 4,680 кг |
| Гарантия | |
| Гарантія | 18 months |
