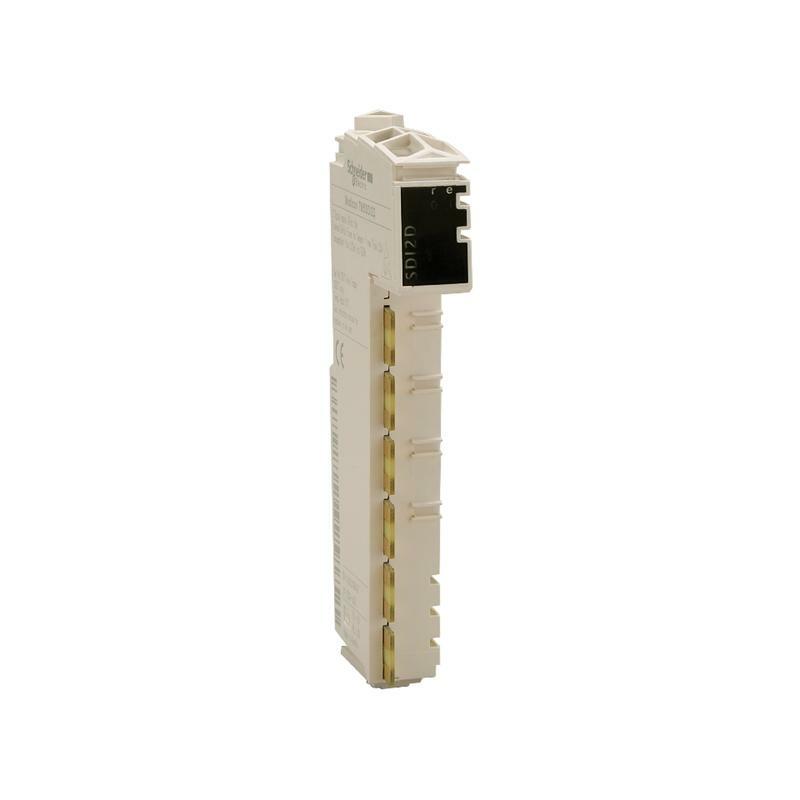

Модуль TM5 8вх/4вих 24В
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon TM5 |
| Тип виробу або компоненту | Модуль дискретного входу/виходу |
| Кількість дискретних входів | 8 |
| Напруга дискретного входу | 24 В |
| Кількість дискретних виходів | 4 |
| Тип дискретного виходу | Транзистор |
| Додаткова інформація | |
| Сумісність серії | Modicon M258 Modicon LMC058 Контролер руху PacDrive LMC |
| Сумісність продуктів | PacDrive LMC Pro 2 Контролер руху PacDrive LMC Pro PacDrive LMC Eco Логічний контролер |
| Тип напруги дискретного входу | Постійна напруга |
| Межі вхідної напруги | 20.4...28.8 В |
| Логіка дискретних входів | Приймач |
| Струм дискретного входу | 3,75 мА |
| Вхідний повний опір | 6.4 кОм |
| Вихідна напруга | 24 В постійного струму |
| Межі вихідної напруги | 20.4...28.8 В |
| Логіка дискретного виходу | Джерело |
| Струм на канал | 0,5 А |
| Максимальний струм на загальний вихід | 2 А |
| Колір | Білий |
| Піковий вихідний струм | 12 А |
| Частота перемикання | <= 500 Гц резистивний навантаження |
| Граничний рівень напруги (стан 0) | <= 5 В |
| Граничний рівень напруги (стан 1) | >= 15 В |
| Фільтрація на вході | <= 25 мс конфігурується програмно <= 100 мс апаратне забезпечення |
| Час реакції | <= 300 мкс Від рівня 0 до рівня 1 для вихід <= 300 мкс зі стану 1 в стан 0 для вихід |
| Максимальний струм витоку | 5 мкА у вимкненому стані |
| Тип захисту | Захист від зворотної полярності Захист від короткого замикання Захист від перевантаження |
| Ізоляція | Без ізоляції між каналами 500 Vrms змінного струму, ізоляція між каналом та шиною |
| Максимальне просідання напруги | <0,3 В при 500 мА для вихід |
| Споживання струму | 42 мА на 5 В ПОСТІЙНИЙ СТРУМ Шина 21 мА на 24 В ПОСТІЙНИЙ СТРУМ усі входи увімкнено |
| Максимальна розсіювана потужність [Вт] | 1,52 В |
| Місцева сигналізація | 1 СВІТЛОДІОД зелений для Блок живлення 1 СВІТЛОДІОД червоний для Блок живлення 4 світлодіоди жовтий для стан виходу 8 світлодіодів зелений для стан входу |
| Електричне з'єднання | 1 дріт |
| Маркування | CE |
| Маса нетто | 0,025 кг |
| Навколишнє середовище | |
| Стандарти | CSA C22.2 № 142 UL 508 CSA C22.2 № 213 МЕК 61131-2 |
| Сертифікація виробу | GOST-R cULus C-Tick CSA |
| Робоча температура повітря | -10…55 °C без зниження номінальних характеристик (горизонтальна установка) -10…60 °C з коефіцієнтом зниження (горизонтальна установка) -10…50 °C (вертикальна установка) |
| Температура навколишнього повітря для збер | -40…70 °C |
| Відносна вологість | 5…95 % без конденсату |
| Ступінь захисту | IP20 відповідно до МЕК 61131-2 |
| Ступінь забруднення | 2 відповідно до МЕК 60664 |
| Висота над рівнем моря | 0...2000 m |
| Висота зберігання | 0…3000 м |
| Вібростійкість | 1 gn на 8,4…150 Гц на DIN-рейка 3,5 мм на 5…8,4 Гц на DIN-рейка |
| Ударостійкість | 15 gn для 11 мс |
| Електромагнітна сумісність | Тест на стійкість до електростатичного розряду, 4 кВ при контакті відповідно до МЕК 61000-4-2 Тест на стійкість до електростатичного розряду, 8 кВ в повітрі відповідно до МЕК 61000-4-2 Сприйнятливість до електромагнітних полів, 1 В/м 2...2,7 ГГц відповідно до МЕК 61000-4-3 Сприйнятливість до електромагнітних полів, 10 В/м 80 ... 2000 МГц відповідно до МЕК 61000-4-3 Тест на стійкість до ел.перехідних процесів/імпульсів, 1 кВ I/O відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів, 1 кВ екранований кабель відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів, 2 кВ лінії електропередач відповідно до МЕК 61000-4-4 1.2/50 µs тест на стійкість до імпульсної перенапруги, 0,5 кВ диференціальний режим відповідно до МЕК 61000-4-5 1.2/50 µs тест на стійкість до імпульсної перенапруги, 1 кВ Загальний режим відповідно до МЕК 61000-4-5 Наведені радіочастотні збурення відповідно до МЕК 61000-4-6 Наведені та випромінювані перешкоди відповідно до CISPR 11 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 2,000 см |
| Ширина 1 упаковки | 6,000 см |
| Довжина 1 упаковки | 10,500 см |
| Вага 1 упаковки | 38,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 97 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 4,040 кг |
| Гарантия | |
| Гарантія | 18 months |
