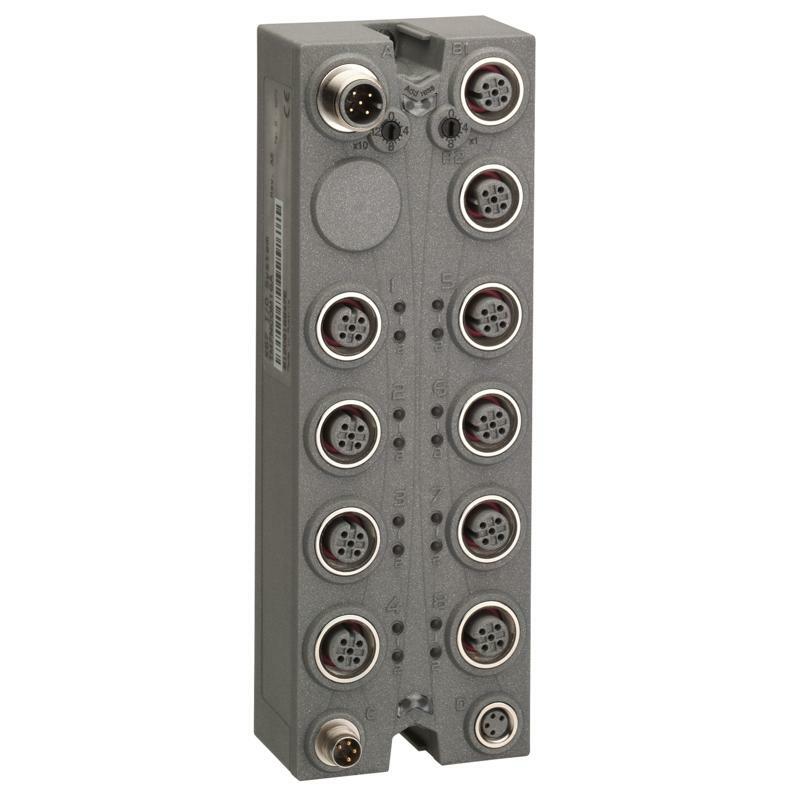

Модуль Canopen TM7 16вх/вих 24В M12
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon TM7 |
| Тип виробу або компоненту | CANopen інтерфейсний блок вводу/виводу |
| Сумісність серії | Modicon LMC058 Modicon M258 |
| Матеріал корпусу | Пластик |
| Тип шини | CANopen |
| [Ue] номінальна робоча напруга | 24 В постійний струм |
| Кількість входів/виходів | 16 |
| номер входу/виходу блоку | 16 ВХОДІВ/ВИХОДІВ |
| Додаткова інформація | |
| Кількість дискретних входів | 0…16 конфігурується програмно |
| Напруга дискретного входу | 24 В |
| Тип напруги дискретного входу | Постійна напруга |
| Струм дискретного входу | 4,4 мА |
| Логіка дискретних входів | Позитивний |
| Кількість дискретних виходів | 0…16 вихід(и) конфігурується програмно |
| Напруга дискретного виходу | 24 В |
| Тип напруги дискретного виходу | Постійного струму |
| Струм дискретного виходу | <= 0.5 A |
| Тип дискретного виходу | Транзистор |
| Живлення датчика | 24 В, 500 мА для всіх каналів з overload, short-circuit and reverse polarity protection |
| Електричне з'єднання | 1 штекерний роз'єм M12 - A кодування - 5 способів для CANopen шина IN 1 гніздовий роз'єм M12 - B кодування - 4 способи для Шина TM7 OUT 1 штекерний роз'єм M8 - 4 способи для вхід живлення 1 гніздовий роз'єм M8 - 4 способи для вихід живлення 1 гніздовий роз'єм M12 - A кодування - 5 способів для CANopen шина OUT 8 гніздових роз'ємів M12 - A кодування - 5 способів для датчик або привід |
| Місцева сигналізація | для діагностика шини 2 світлодіоди для діагностика живлення електроприводу 1 СВІТЛОДІОД для діагностика живлення датчика 1 СВІТЛОДІОД |
| Робоче положення | Будь-яка позиція |
| Спосіб кріплення | 2 гвинтами |
| Маса нетто | 0,32 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 61131-2 |
| Сертифікація виробу | ATEX II 3g EEx nA II T5 C-Tick cURus GOST-R |
| Маркування | CE |
| Робоча температура навколишнього середови | -10…60 °C |
| Температура навколишнього повітря для збер | -25…85 °C |
| Відносна вологість | 5…95 % без конденсату або крапель води |
| Ступінь забруднення | 2 відповідно до МЕК 60664 |
| Ступінь захисту | IP67 відповідно до МЕК 61131-2 |
| Висота над рівнем моря | 0...2000 m |
| Висота зберігання | 0…3000 м |
| Вібростійкість | 7,5 мм постійна амплітуда (f= 2…8 Гц) відповідно до МЕК 60721-3-5 клас 5M3 2 gn постійне прискорення (f= 8…200 Гц) відповідно до МЕК 60721-3-5 клас 5M3 4 gn постійне прискорення (f= 200…500 Гц) відповідно до МЕК 60721-3-5 клас 5M3 |
| Ударостійкість | 30 gn для 11 мс відповідно до МЕК 60721-3-5 клас 5M3 |
| Стійкість до електростатичного розряду | 6 кВ в контакті відповідно до МЕК 61000-4-2 8 кВ в повітрі відповідно до МЕК 61000-4-2 |
| Стійкість до електромагнітного поля | 10 В/м 0,08…2 Гц відповідно до МЕК 61000-4-3 1 В/м 2…2,7 Гц відповідно до МЕК 61000-4-3 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 (джерело живлення) 1 кВ відповідно до МЕК 61000-4-4 (вхід /вихід) 1 кВ відповідно до МЕК 61000-4-4 (екранований кабель) |
| стійкість до перенапруги для ланцюга 24 В по | 1 кВ живлення (загальний режим) відповідно до МЕК 61000-4-5 0,5 кВ живлення (диференційний режим) відповідно до МЕК 61000-4-5 1 кВ неекрановані лінії (загальний режим) відповідно до МЕК 61000-4-5 0,5 кВ неекрановані лінії (диференціальний режим) відповідно до МЕК 61000-4-5 1 кВ екрановані лінії (звичайний режим) відповідно до МЕК 61000-4-5 0,5 кВ екрановані ланки (диференціальний режим) відповідно до МЕК 61000-4-5 |
| Електромагнітна сумісність | EN/IEC 61000-4-6 |
| Обурення випромінюване/провідне | CISPR 11 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4,500 см |
| Ширина 1 упаковки | 5,500 см |
| Довжина 1 упаковки | 17,700 см |
| Вага 1 упаковки | 398,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 24 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 9,877 кг |
| Гарантия | |
| Гарантія | 18 months |
