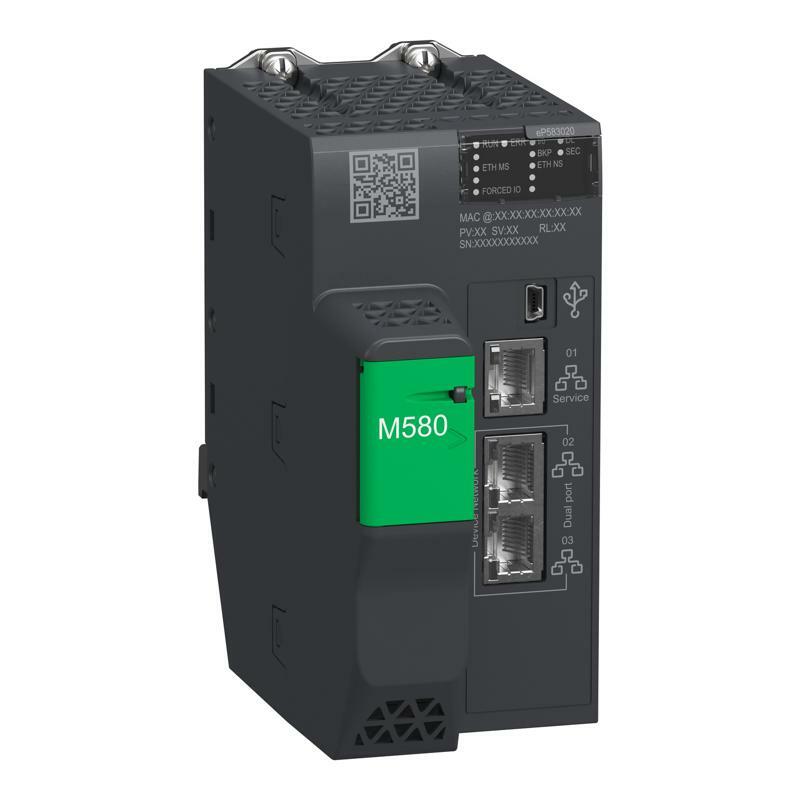

Програм. логічн. контролер M580 L30 DIO
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon M580 |
| Тип виробу або компоненту | Модуль процессора |
| Додаткова інформація | |
| Кількість шасі | 8 |
| Розрядність процесора локального вводу/вив | 3072 I/O |
| Розрядність процесора локального вводу/вив | 768 вх./вих. |
| Кількість каналів для конкретного застосув | 108 |
| Cпеціальні застосування I/O | З'єднання через послідовні канали Управління переміщенням Протокол HART Енкодер типу SSI Лічильник Точна відмітка часу |
| Відповідність | Управління процесом |
| Канал керування | Програмовані регістри |
| Тип вбудованого інтерфейсу | 1 Ethernet TCP/IP для сервісний порт 2 Ethernet TCP/IP для мережа пристроїв USB тип mini B |
| Кількість станцій входу/виходу | 128 |
| Розрядність процесора коммуникаційного мо | 8 модуль AS-інтерфейсу 3 Ethernet модуль зв'язку |
| Служба обміну даними | Сканер DIO |
| Опис пам'яті | Розширюваний флеш-пам'ять, 4 ГБ для зберігання даних Інтегрований ОПЕРАТИВНА ПАМ'ЯТЬ, 10 кб для системна пам'ять Інтегрований ОПЕРАТИВНА ПАМ'ЯТЬ, 12 МБ для програма Інтегрований ОПЕРАТИВНА ПАМ'ЯТЬ, 1024 кБ для дані |
| Структура застосування | 1 періодична швидка задача 2 допоміжні задачі 128 ситуаційних задач 1 циклічне/періодичне головне завдання |
| Кібербезпека | Achilles сертифікований Захист від DoS-атак IPSec Протоколювання SNMP Підтримка протоколу Syslog Безпека транспортного рівня Контрольний журнал Embedded firewall Підпис прошивки Захист паролем Зміцнення портів Безпечний зв'язок (HTTPS) Журнал безпеки |
| Кількість інструкцій на мс | 15 Кінст/міс 65 % булевої + 35 % фіксованої точки 20 Кінст/міс 100 % булевий |
| Споживання струму | 295 мА на 24 В постійний струм |
| Середній час між відмовами | 775000 Гн |
| Маркування | CE |
| Навколишнє середовище | |
| Вібростійкість | 3 gn |
| Ударостійкість | 30 gn |
| Робоча температура навколишнього середови | 0…60 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Висота над рівнем моря | 0...2000 m 2000...5000 m з коефіцієнтом зниження |
| Відносна вологість | 5…95 % на 55 °C без конденсату |
| Мінімальне спотворення ширини імпульсу/тре | IP20 |
| Директиви | 2014/35 / ЄС - директива про низьку напругу 2014/30 / ЄС - електромагнітна сумісність |
| Сертифікація виробу | CE UL CSA RCM EAC Merchant Navy |
| Стандарти | МЕК 61131-2 МЕК 61010-2-201 UL 61010-2-201 CSA C22.2 № 61010-2-201 IACS E10 МЕК 61000-6-5, інтерфейс типу 1 і типу 2 МЕК 61850-3, розташування G |
| Характеристики зовнішнього середовища | Небезпечна зона клас I дивізіон 2 |
| Живлення | Внутрішнє живлення через стійку |
| Світлодіодний індикатор стану | 1 світлодіод (Зелений) запуск процесора (RUN) 1 світлодіод (Червоний) помилка процесора або системи (ERR) 1 світлодіод (Червоний) Несправність модуля вводу/виводу (вводу/виводу) 1 світлодіод (Зелений) завантаження в процесі виконання програми (DL) 1 світлодіод (Червоний) несправність карти/флеш-пам'яті процесора 1 світлодіод (зелений/червоний) ETH MS (стан конфігурації порту Ethernet) 1 світлодіод (зелений/червоний) Eth NS (стан мережі Ethernet) |
| Маса нетто | 0,849 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 9,000 см |
| Ширина 1 упаковки | 17,800 см |
| Довжина 1 упаковки | 25,000 см |
| Вага 1 упаковки | 875,000 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 5,650 кг |
