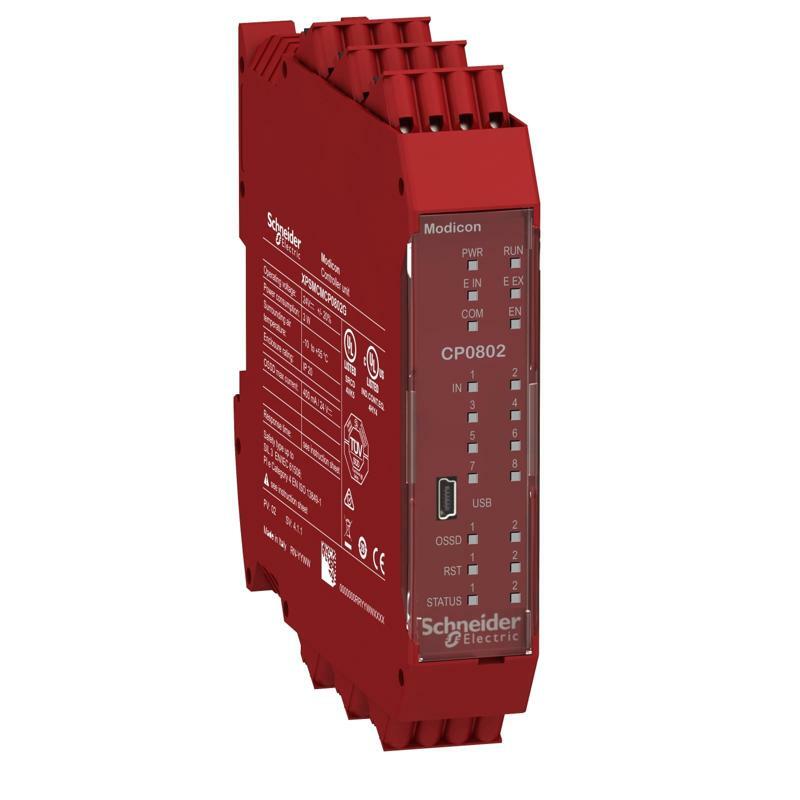

Контролер безп. 8 ВХ., 2 OSSD ПАРИ
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon Safety automation |
| Тип виробу або компоненту | Safety controller CPU |
| Назва пристрою | XPSMCM |
| Електричне з'єднання | Пружинна клема |
| [Us] номінальна напруга живлення | 24 В - 20...20 % ПОСТІЙНИЙ СТРУМ |
| Кількість входів | 8 Цифровий для вхідне з'єднання 2 Цифровий для interlock start/restart or external device monitoring |
| Кількість виходів | 2 виходи безпеки OSSD для contactor/drive connection 4 test для line control outputs 2 конфігурований для diagnostic connection |
| Напруга дискретного входу | 24 В |
| Струм дискретного виходу | 400 мА |
| Струм дискретного входу | 400 мА |
| Тип дискретного входу | Вхід безпеки PNP |
| Тип дискретного виходу | PNP |
| Функція модуля | Emergency stop відповідно до EN/ISO 13850 Guard monitoring відповідно до EN/ISO 14119 Enabling switch monitoring відповідно до МЕК 60947-5-1 Моніторинг світлової завіси відповідно до МЕК 61496-1 Моніторинг ножного вимикача відповідно до МЕК 60947-5-1 Моніторинг світлової завіси відповідно до EN/ISO 14119 Моніторинг перемикачів відповідно до EN 574 Управління двома руками відповідно до EN/ISO 14119 Контроль захисного килимка відповідно до EN 61326-1 Моніторинг перемикачів відповідно до EN/IEC 61800-5-2 Функція відключення світлових завіс відповідно до EN/IEC 61800-5-2 Безпечні часові затримки Counter functions |
| Додаткова інформація | |
| Час синхронізації між входами | <0.5 ms |
| Розсіювана потужність [Вт] | 3 В |
| Максимальна кількість модулів розширення в | 14 з 128 дискретних виходів для Вхід 14 з 16 дискретних виходів для вихід |
| Тип вбудованого інтерфейсу | Шина розширення материнської плати Порт USB 2.0 |
| Обладнання для зберігання даних | SD-карта (опціонально) |
| Індуктивне навантаження | 30 мГн |
| Ємнісне навантаження | 0,82 мкФ |
| Рівень безпеки | Може досягати категорії 4 відповідно до EN/ISO 13849-1 Може досягати PL = e відповідно до EN/ISO 13849-1 Тип 4 відповідно до МЕК 61496-1 SILCL 3 відповідно до МЕК 62061 |
| Знак якості | CE |
| Місцева сигналізація | 1 СВІТЛОДІОД зелений з PWR позначення для Живлення увімкнено 1 СВІТЛОДІОД зелений з БІГ позначення для RUN (статус) 1 СВІТЛОДІОД червоний з E IN позначення для внутрішня помилка 1 СВІТЛОДІОД червоний з E EX позначення для зовнішня помилка 1 СВІТЛОДІОД Жовтий з COM позначення для зв'язок 1 СВІТЛОДІОД синій з EN позначення для master enable 8 світлодіодів жовтий з IN позначення для стан входу 2 світлодіоди зелений/червоний з OUT позначення для стан виходу 2 світлодіоди жовтий з RST позначення для restart signal 2 світлодіоди жовтий з STATUS позначення для вихідний канал |
| Клеми підключення | 1 знімна клемна колодка із пружинними клемами 2 знімна клемна колодка із пружинними клемами |
| Поперечний переріз кабеля | 0,2…2,5 мм² - AWG 24...AWG 14 гнучкий кабельбез кабельного наконечника 0,25…2,5 мм² - AWG 23...AWG 14 гнучкий кабельз кабельним наконечником, з гніздом 0,2…2,5 мм² - AWG 24...AWG 14 Твердий кабельбез кабельного наконечника 0,25…2,5 мм² - AWG 23...AWG 14 гнучкий кабельз кабельним наконечником, без гнізда 0,25…2,5 мм² - AWG 23...AWG 14 Твердий кабельбез кабельного наконечника 0,5…1 мм² - AWG 20...AWG 18 гнучкий кабельз кабельним наконечником, з подвійним гніздом |
| Монтажна опора | Омега 35 мм DIN-рейка відповідно до EN 50022 |
| Глибина | 114,5 мм |
| Висота | 99 мм |
| Ширина | 22,5 мм |
| Маса нетто | 0,25 кг |
| Навколишнє середовище | |
| Стандарти | EN/ISO 13849-1 МЕК 62061 МЕК 61800-5-1 МЕК 61496-1 МЕК 61508 |
| Сертифікація виробу | RCM TÜV cULus |
| Ступінь захисту | IP20 |
| Робоча температура навколишнього середови | -10…55 °C |
| Температура навколишнього повітря для збер | -20…85 °C |
| Відносна вологість | 10…95 % |
| Ступінь забруднення | 2 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 61800-5-1 |
| Показники надійності безпеки | PFHd = 6.06E-9 1/h DC> 99 MTTFd <100 years high |
| Ізоляція | 250 В змінний струм між джерелом живлення та корпусом відповідно до МЕК 61800-5-1 |
| Категорія перенапруги | II |
| Електромагнітна сумісність | Тест на стійкість до електростатичного розряду - випробувальний рівень: 6 кВ (при контакті) відповідно до МЕК 61000-4-2 Тест на стійкість до електростатичного розряду - випробувальний рівень: 20 кВ (повітрям) відповідно до МЕК 61000-4-2 Сприйнятливість до електромагнітних полів - випробувальний рівень: 10 В/м (80...1000 MГц) відповідно до МЕК 61000-4-3 Сприйнятливість до електромагнітних полів - випробувальний рівень: 30 В/м (1,4 ГГц...2 ГГц) відповідно до МЕК 61000-4-3 |
| Вібростійкість | +/-0,35 мм (f= 10…55 Гц) відповідно до МЕК 61496-1 |
| Ударостійкість | 10 gn (тривалість = 16 мс) для 1000 ударів на кожну вісь відповідно до МЕК 61496-1 |
| Термін служби | 20 рік(роки) |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4,5 см |
| Ширина 1 упаковки | 12,5 см |
| Довжина 1 упаковки | 16,0 см |
| Вага 1 упаковки | 244,0 г |
| Тип 2 упаковки | S01 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 15,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 1,728 кг |
