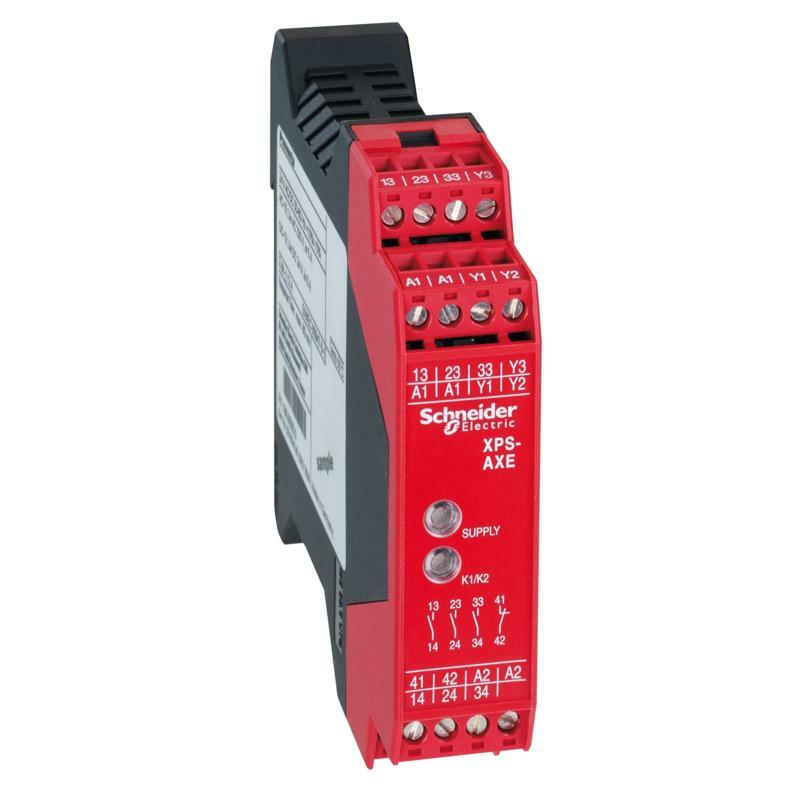

Модуль безпеки 24 В
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Автоматизація безпеки Preventa |
| Тип виробу або компоненту | Модуль безпеки Preventa |
| Найменування модулю безпеки | XPSAXE |
| Застосування модулю безпеки | Для аварійної зупинки та контролю вимикачів |
| Рівень безпеки | Може досягти PL e/категорії 4 відповідно до EN/ISO 13849-1 Може досягти SILCL 3 відповідно до МЕК 62061 |
| Показники надійності безпеки | DC> 99 відповідно до EN/ISO 13849-1 MTTFd = 457 years відповідно до EN/ISO 13849-1 PFHd = 3E-8 1/h відповідно до МЕК 62061 |
| Клеми підключення | Знімна клемна колодка із пружинними клемами, 1 x 0.2...1 x 2.5 мм² Твердий без кабельного наконечника Знімна клемна колодка із пружинними клемами, 1 x 0.2...1 x 2.5 мм² гнучкий без кабельного наконечника Знімна клемна колодка із пружинними клемами, 1 x 0.25...1 x 2.5 мм² гнучкий з кабельним наконечником, без гнізда Знімна клемна колодка із пружинними клемами, 1 x 0.25...1 x 2.5 мм² гнучкий з кабельним наконечником, з гніздом Знімна клемна колодка із пружинними клемами, 2 x 0.5...2 x 1 мм² гнучкий з кабельним наконечником, з подвійним гніздом Знімна клемна колодка із пружинними клемами |
| Тип виходу | Постоянно открытое реле, 3 NO ланцюг(и) , безвольтовий |
| Кількість додаткових ланцюгів | 1 NC |
| [Us] номінальна напруга живлення | 24 В постійний струм - 15...10 % 24 В змінний струм |
| Додаткова інформація | |
| Час синхронізації між входами | <0.5 с |
| Частота мережі живлення | 50/60 Гц |
| Максимальна споживана потужність [ВА] | 4 В·А постійний струм |
| [Uc] напруга схеми керування | 24 В постійний струм |
| Відключаюча здатність | 3600 В·А короткостроково AC-15 B300 релейний вихід 360 В·А довгостроково AC-15 B300 релейний вихід |
| Відключаюча здатність | 1,5 А на 24 В (DC-13) постійна часу: 50 мс для релейний вихід |
| Вихідний тепловий струм | 6 A для миттєві виходи та виходи з часовою затримкою |
| Номінальний струм запобіжника | 6 А gG для миттєві виходи |
| Мінімальний вихідний струм | 10 мА для релейний вихід |
| Мінімальна вихідна напруга | 17 В для релейний вихід |
| Максимальна затримка відкриття входу | 80 мс |
| [Ui] номінальна напруга ізоляції | 300 В (ступінь забруднення 2) відповідно до МЕК 60947-5-1 300 В (ступінь забруднення 2) відповідно до DIN VDE 0110 частина 1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ категорія перенапруги ІІІ відповідно до МЕК 60947-5-1 4 кВ категорія перенапруги ІІІ відповідно до DIN VDE 0110 частина 1 |
| Місцева сигналізація | 2 світлодіоди |
| Монтажна опора | Симетрична din-рейка 35 мм |
| Маса нетто | 0,229 кг |
| Навколишнє середовище | |
| Стандарти | EN/ISO 13850 EN 1088/ISO 14119 МЕК 60204-1 МЕК 60947-5-1 |
| Сертифікація виробу | BG CSA UL |
| Ступінь захисту | IP20 відповідно до МЕК 60529 IP40 відповідно до МЕК 60529 |
| Робоча температура навколишнього середови | -25…55 °C |
| Температура навколишнього повітря для збер | -25…75 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4,0 см |
| Ширина 1 упаковки | 11,5 см |
| Довжина 1 упаковки | 12,0 см |
| Вага 1 упаковки | 203,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 20 |
| Висота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 4,376 кг |
| Гарантия | |
| Гарантія | 18 months |
