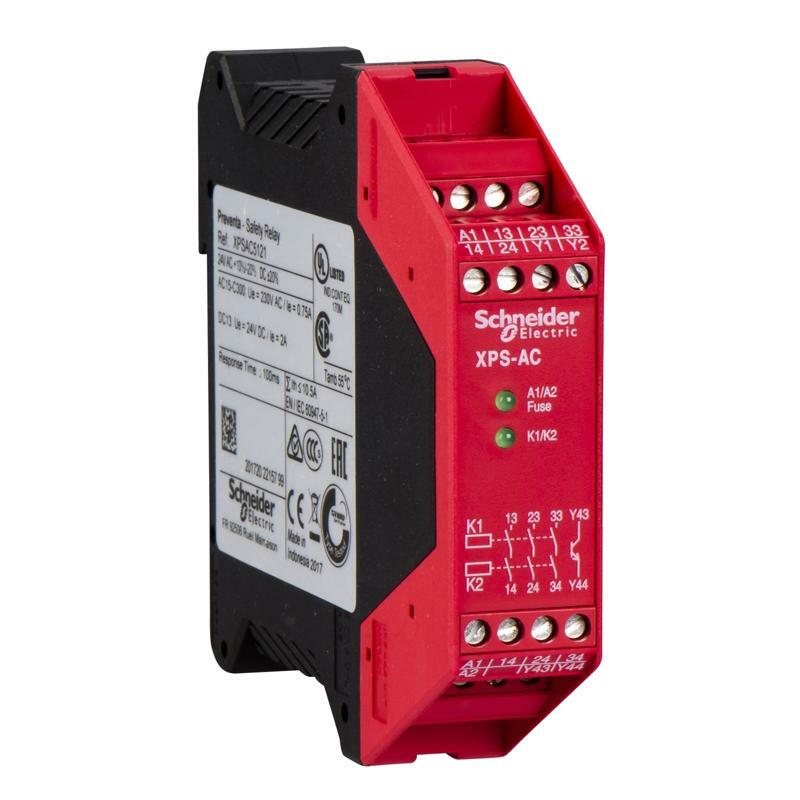

Модуль безпеки

Екологічна ефективність продукту

Головна
Серія продукту	Автоматизація безпеки Preventa
Тип виробу або компоненту	Модуль безпеки Preventa
Найменування модулю безпеки	XPSAC
Застосування модулю безпеки	Для аварійної зупинки та контролю вимикачів
Функція модуля	Моніторинг перемикачів Emergency stop
Рівень безпеки	Може досягти PL e/категорії 4 відповідно до EN/ISO 13849-1 Може досягти SILCL 3 відповідно до МЕК 62061
Показники надійності безпеки	MTTFd = 210.4 years відповідно до EN/ISO 13849-1 DC> 99 відповідно до EN/ISO 13849-1 PFHd = 3.56E-9 1/h відповідно до МЕК 62061
Тип пуску	Неконтрольований
Клеми підключення	Знімна клемна колодка із невип. затиск. гвинт. клемами, 1 x 0.2...1 x 2.5 мм² гнучкий з кабельним наконечником, з подвійним гніздом Знімна клемна колодка із невип. затиск. гвинт. клемами, 1 x 0.2...1 x 2.5 мм² Твердий з кабельним наконечником, з подвійним гніздом Знімна клемна колодка із невип. затиск. гвинт. клемами, 1 x 0.25...1 x 2.5 мм² гнучкий з кабельним наконечником, з подвійним гніздом Знімна клемна колодка із невип. затиск. гвинт. клемами, 2 x 0.2...2 x 1 мм² Твердий з кабельним наконечником, з подвійним гніздом Знімна клемна колодка із невип. затиск. гвинт. клемами, 2 x 0.2...2 x 1.5 мм² гнучкий з кабельним наконечником, з подвійним гніздом Знімна клемна колодка із невип. затиск. гвинт. клемами, 2 x 0.25...2 x 1 мм² гнучкий з кабельним наконечником, з подвійним гніздом Знімна клемна колодка із невип. затиск. гвинт. клемами, 2 x 0.5...2 x 1.5 мм² гнучкий з кабельним наконечником, з подвійним гніздом
Тип виходу	Постоянно открытое реле, 3 NO ланцюг(и) , безвольтовий
Кількість додаткових ланцюгів	1 solid state output
[Us] номінальна напруга живлення	24 В змінний струм - 20...10 % 24 В постійний струм - 20...20 %
Додаткова інформація
Частота мережі живлення	50/60 Гц
Максимальна споживана потужність [Вт]	1,2 В постійний струм
Максимальна споживана потужність [ВА]	2,5 В·А змінний струм
[Uc] напруга схеми керування	24 В
Відключаюча здатність	180 В·А довгостроково AC-15 C300 релейний вихід 1800 В·А короткостроково AC-15 C300 релейний вихід
Відключаюча здатність	1,5 А на 24 В (DC-13) постійна часу: 50 мс для релейний вихід
Вихідний тепловий струм	6 А на реле для релейний вихід
[Ith] умовний тепловий струм у відкритому вик	10,5 А
Номінальний струм запобіжника	4 А gG або gL для релейний вихід відповідно до МЕК 60947-5-1, DIN VDE 0660 частина 200 6 А Швидкодіючий для релейний вихід відповідно до МЕК 60947-5-1, DIN VDE 0660 частина 200
Мінімальний вихідний струм	10 мА для релейний вихід
Мінімальна вихідна напруга	16 В для релейний вихід
Максимальна затримка відкриття входу	100 мс
[Ui] номінальна напруга ізоляції	300 В (ступінь забруднення 2) відповідно до МЕК 60947-5-1 300 В (ступінь забруднення 2) відповідно до DIN VDE 0110 частина 1
[Uimp] номінальна імпульсна витримувана напру	4 кВ категорія перенапруги ІІІ відповідно до МЕК 60947-5-1 4 кВ категорія перенапруги ІІІ відповідно до DIN VDE 0110 частина 1
Місцева сигналізація	2 світлодіоди
Споживання струму	40 мА на 24 В постійний струм на від мережі 90 мА на 24 В змінний струм на від мережі
Монтажна опора	Симетрична din-рейка 35 мм
Маса нетто	0,16 кг
Навколишнє середовище
Стандарти	EN/ISO 13850 МЕК 60947-5-1 EN 60204-1 EN 1088/ISO 14119
Сертифікація виробу	UL CSA TÜV
Ступінь захисту	IP20 (Затискачі) відповідно до МЕК 60529 IP40 (корпус) відповідно до МЕК 60529
Робоча температура навколишнього середови	-10…55 °C
Температура навколишнього повітря для збер	-25…85 °C
Пакувальна одиниця
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	2,800 см
Ширина 1 упаковки	11,600 см
Довжина 1 упаковки	14,000 см
Вага 1 упаковки	205,000 г
Тип 2 упаковки	S01
Кількість одиниць у 2 упаковці	16
Висота 2 упаковки	15,000 см
Ширина 2 упаковки	15,000 см
Довжина 2 упаковки	40,000 см
Вага 2 упаковки	3,665 кг
Гарантия
Гарантія	18 months
