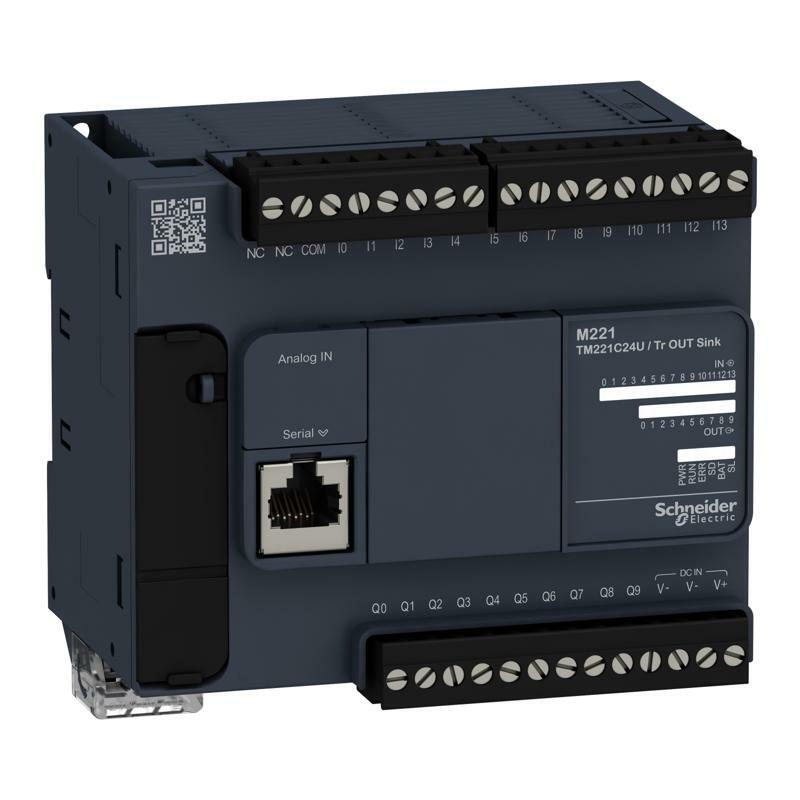

Плк M221 24 вх/вих транз NPN 1Rs485
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon M221 |
| Тип виробу або компоненту | Логічний контролер |
| [Us] номінальна напруга живлення | 24 В ПОСТІЙНИЙ СТРУМ |
| Кількість дискретних входів | 14, дискретний вхід 4 швидкий вхід відповідно до МЕК 61131-2 Тип 1 |
| Кількість аналогових входів | 2 на 0...10 В |
| Тип дискретного виходу | Транзистор |
| Кількість дискретних виходів | 10 транзистор 2 швидкий вихід |
| Напруга дискретного виходу | 24 В постійного струму |
| Струм дискретного виходу | 0.5 A |
| Додаткова інформація | |
| Кількість дискретних входів/виходів | 24 |
| Максимальна кількість модулів розширення в | 7 (локальний архітектура вводу/виводу) 14 (віддалений архітектура вводу/виводу) |
| Межі напруги живлення | 20,4…28,8 В |
| Максимальний пусковий струм | 35 А |
| Максимальна споживана потужність [Вт] | 13 В на 24 В (з макс кількістю модулів розширення вх/вих) 4,1 В на 24 В (без модуля розширення вводу/виводу) |
| Вихідний струм живлення | 0,52 А 5 В для шина розширення 0,2 А 24 В для шина розширення |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) |
| Напруга дискретного входу | 24 В |
| Тип напруги дискретного входу | Постійна напруга |
| Роздільна здатність аналогового входу | 10 біт |
| Значення молодшого біта | 10 мВ |
| Час перетворення | 1 мс на канал + 1 цикл контролера для аналогових входів аналоговий вхід |
| Допустима перенапруга на входах | +/- 30 V ПОСТІЙНИЙ СТРУМ для 5 хв (максимум) для Аналоговий вхід +/- 13 V ПОСТІЙНИЙ СТРУМ (постійний) для Аналоговий вхід |
| Граничний рівень напруги (стан 1) | >= 15 В для Вхід |
| Граничний рівень напруги (стан 0) | <= 5 В для Вхід |
| Струм дискретного входу | 7 мА для дискретний вхід 5 мА для швидкий вхід |
| Вхідний повний опір | 3,4 кОм для дискретний вхід 100 кОм для Аналоговий вхід 4.9 кОм для швидкий вхід |
| Час реакції | 35 мкс вимкнення, I2...I5 клема(и) для Вхід 5 мкс увімкнення, I0, I1, I6, I7 клема(и) для швидкий вхід 35 мкс увімкнення, за допомогою клем клема(и) для Вхід 5 мкс вимкнення, I0, I1, I6, I7 клема(и) для швидкий вхід 100 мкс вимкнення, за допомогою клем клема(и) для Вхід 5 мкс увімкнення, вимкнення, Q0...Q1 клема(и) для вихід 50 мкс увімкнення, вимкнення, Q2...Q3 клема(и) для вихід 300 мкс увімкнення, вимкнення, за допомогою клем клема(и) для вихід |
| Налаштовуваний час фільтрації | 0 мс для Вхід 3 мс для Вхід 12 мс для Вхід |
| Логіка дискретного виходу | Негативна логіка (приймач) |
| Максимальний струм на загальний вихід | 5 А |
| Вихідна частота | 100 кГц для швидкий вихіл (режим PWM/PLS) на Q0...Q1 канал 5 кГц для вихід на Q2...Q3 канал 0,1 кГц для вихід на Q4...Q9 канал |
| Абсолютна похибка виміру | +/- 1 % повної шкали для аналоговий вхід |
| Максимальний струм витоку | 0,1 мА для транзисторний вихід |
| Максимальне просідання напруги | <1 В |
| Механічна зносостійкість | 20000000 циклів для транзисторний вихід |
| Максимальне навантаження лампи розжарюван | <12 В для вихід і швидкий вихід |
| Тип захисту | Без захисту |
| Обсяг пам'яті | 256 кБ для користувацькі програми та дані ОПЕРАТИВНА ПАМ'ЯТЬ з 10000 інструкцій 256 кБ для внутрішні змінні ОПЕРАТИВНА ПАМ'ЯТЬ |
| Резервні копії даних | 256 кБ вбудована флеш-пам'ять для резервне копіювання додатків та даних |
| Обладнання для зберігання даних | 2 ГБ SD-карта (опціонально) |
| Тип акумулятора | BR2032 чи CR2032X літієва неперезаряджувана |
| Термін резервного зберігання даних | 1 рік на 25 °C (припиненням електропостачання) |
| Час виконання для 1 Кінструкції | 0,3 мс для ситуаційна та періодична задача |
| Час виконання однієї інструкції | 0.2 мкс булевої операції |
| Точний час виконання завдання події | 60 мкс час відгуку |
| Максимальний розмір об'єктної області | 512 %M бітів пам'яті 8000 %MW слів пам'яті 512 %KW константних слів 255 %TM таймерів 255 %C лічильників |
| Годинник реального часу | З |
| Відхилення ходу годинника | <= 30 с/місяць на 25 °C |
| Контур регулювання | Регульований ПІД-регулятор до 14 одночасних циклів |
| Функція позиціонування | Положення ВАЛ ВІДБОРУ ПОТУЖНОСТІ 2 вісь імпульс/напрямок режим (100 кГц) Положення ВАЛ ВІДБОРУ ПОТУЖНОСТІ 1 вісь CW/CCW режим (100 кГц) |
| Доступна функція | Генератор частоти PLS PWM |
| Кількість обчислюваних входів | 4 швидкий вхід (HSC режим) на 100 кГц 32 біти |
| функція лічильника | A/B Однофазний Імпульс/напрямок |
| Тип вбудованого інтерфейсу | Порт USB з mini B USB 2.0 роз'єм Неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS485 інтерфейс Неізольований послідовний канал серійний 2 з RJ45 роз'єм та RS232/RS485 інтерфейс |
| Живлення | (послідовний)живлення послідовної лінії: 5 В, <200 мА |
| Швидкість передачі | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232 480 Мбіт/с для USB |
| Протокол порту обміну даними | Порт USB: USB протокол - SoMachine-Network Неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network |
| Місцева сигналізація | для PWR 1 СВІТЛОДІОД (зелений) для RUN 1 СВІТЛОДІОД (зелений) для помилка модуля (ERR) 1 СВІТЛОДІОД (червоний) для Доступ до SD-карти (SD) 1 СВІТЛОДІОД (зелений) для BAT 1 СВІТЛОДІОД (червоний) для SL1 1 СВІТЛОДІОД (зелений) для SL2 1 СВІТЛОДІОД (зелений) для Стан вводу/виводу 1 світлодіод на канал (зелений) |
| Електричне з'єднання | знімна гвинтова клемна колодка для входів знімна гвинтова клемна колодка для виходів клемна колодка, 3 клема(и) для підключення живлення 24В постійного струму роз'єм, 4 клема(и) для аналогових входів Mini B USB 2.0 роз'єм для терміналу програмування |
| Максимальна дальність кабелю між пристроям | Екранований кабель <10 м для швидкий вхід Неекранований кабель <30 м для вихід Неекранований кабель <30 м для цифровий вхід Неекранований кабель <1 м для Аналоговий вхід Екранований кабель <3 м для швидкий вихід |
| Ізоляція | Між входом і внутрішньою логікою в 500 В змінний струм Між швидким входом і внутрішньою логікою в 500 В змінний струм Неізольований між входами Між виходом і внутрішньою логікою в 500 В змінний струм Неізольовані між аналог. вх. і внутр. логікою Неізольовані між аналоговими входами |
| Маркування | CE |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором |
| Висота | 90 мм |
| Глибина | 70 мм |
| Ширина | 110 мм |
| Маса нетто | 0,77 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 61131-2 UL 508 CAN/CSA C22.2 № 213 IACS E10 ANSI/ISA 12-12-01 |
| Сертифікація виробу | EAC DNV-GL LR ABS RCM cULus CE UKCA cULus HazLoc |
| Характеристики зовнішнього середовища | Звичайне та вибухонебезпечне розташування |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 1 В/м 2...2,7 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 (лінії електропередач) 2 кВ відповідно до МЕК 61000-4-4 (релейного виходу) 1 кВ відповідно до МЕК 61000-4-4 (I/O) 1 кВ відповідно до МЕК 61000-4-4 (Ethernet лінія) 1 кВ відповідно до МЕК 61000-4-4 (послідовна лінія) |
| Стійкість до імпульсних перенапруг | 2 кВ силові лінії змінного струму Звичайний режим відповідно до МЕК 61000-4-5 2 кВ релейного виходу Звичайний режим відповідно до МЕК 61000-4-5 1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 1 кВ екранований кабель Звичайний режим відповідно до МЕК 61000-4-5 0,5 кВ силові лінії постійного струму Диференційний режим відповідно до МЕК 61000-4-5 1 кВ силові лінії змінного струму Диференційний режим відповідно до МЕК 61000-4-5 1 кВ релейного виходу Диференційний режим відповідно до МЕК 61000-4-5 0,5 кВ силові лінії постійного струму Звичайний режим відповідно до МЕК 61000-4-5 |
| Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 3 В 0.1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL) 10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Електромагнітна емісія | Наведені перешкоди - випробувальний рівень: 79 дБмкВ/м QP/66 дБмкВ/м AV силові лінії змінного струму) на 0,15…0,5 МГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 73 дБмкВ/м QP/60 дБмкВ/м AV силові лінії змінного струму) на 0,5…300 МГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 120...69 дБмкВ/м QP лінії електропередач) на 10…150 кГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 63 дБмкВ/м QP лінії електропередач) на 1,5…30 МГц відповідно до МЕК 55011 Випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30…230 МГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 79...63 дБмкВ/м QP лінії електропередач) на 150…1500 кГц відповідно до МЕК 55011 Випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 200…1000 МГц відповідно до МЕК 55011 |
| Стійкість до коротких переривів споживання | 10 мс |
| Робоча температура повітря | -10…55 °C (горизонтальна установка) -10…35 °C (вертикальна установка) |
| Температура навколишнього повітря для збер | -25…70 °C |
| Відносна вологість | 10…95 %, без конденсату (в експлуатації) 10…95 %, без конденсату (у сховищі) |
| Ступінь захисту | IP20 із захисною кришкою |
| Ступінь забруднення | <= 2 |
| Висота над рівнем моря | 0...2000 m |
| Висота зберігання | 0…3000 м |
| Вібростійкість | 3,5 мм на 5…8,4 Гц на симетрична рейка 3,5 мм на 5…8,4 Гц на монтаж панелі 1 gn на 8,4…150 Гц на симетрична рейка 1 gn на 8,4…150 Гц на монтаж панелі |
| Ударостійкість | 147 м/с ² для 11 мс |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 11,2 см |
| Ширина 1 упаковки | 14,3 см |
| Довжина 1 упаковки | 15,5 см |
| Вага 1 упаковки | 576 г |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 24 |
| Висота 2 упаковки | 30 см |
| Ширина 2 упаковки | 40 см |
| Довжина 2 упаковки | 60 см |
| Вага 2 упаковки | 13,872 кг |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 288 |
| Висота 3 упаковки | 120,0 см |
| Ширина 3 упаковки | 105,0 см |
| Довжина 3 упаковки | 80,0 см |
| Вага 3 упаковки | 190,88 кг |
