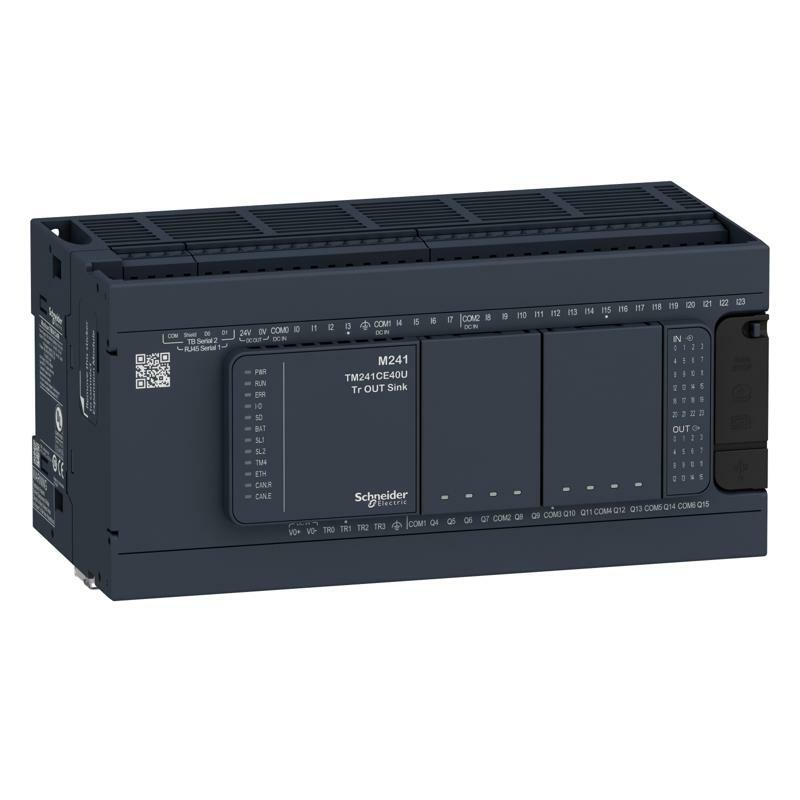

Програмований логічний контролер M241 40 вх/вих РЕЛЕ 2Rs485
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Modicon M241 |
| Тип виробу або компоненту | Логічний контролер |
| [Us] номінальна напруга живлення | 100...240 В змінний струм |
| Кількість дискретних входів | 24, дискретний вхід 8 швидкий вхід відповідно до МЕК 61131-2 Тип 1 |
| Тип дискретного виходу | Реле Транзистор |
| Кількість дискретних виходів | 4 транзистор 4 швидкий вихід 12 Реле |
| Напруга дискретного виходу | 5...125 В постійного струму для релейний вихід 5...250 В змінного струму для релейний вихід 24 В постійного струму для транзисторний вихід |
| Струм дискретного виходу | 0.1 A для швидкий вихід (PTO mode) (TR0...TR3) 2 A для релейний вихід (Q4...Q15) 0.5 A для транзисторний вихід (TR0...TR3) |
| Додаткова інформація | |
| Кількість дискретних входів/виходів | 40 |
| Максимальна кількість модулів розширення в | 7 (локальний архітектура вводу/виводу) 14 (віддалений архітектура вводу/виводу) |
| Межі напруги живлення | 85…264 В |
| Частота мережі | 50/60 Гц |
| Логіка дискретних входів | Приймач або джерело |
| Напруга дискретного входу | 24 В |
| Тип напруги дискретного входу | Постійна напруга |
| Граничний рівень напруги (стан 1) | >= 15 В для Вхід |
| Граничний рівень напруги (стан 0) | <= 5 В для Вхід |
| Струм дискретного входу | 7 мА для Вхід |
| Вхідний повний опір | 4.7 кОм для Вхід |
| Час реакції | 50 мкс увімкнення, I0...I15 клема(и) для Вхід |
| Налаштовуваний час фільтрації | 1 µs для швидкий вхід |
| Логіка дискретного виходу | Позитивна логіка (джерело) |
| Межі вихідної напруги | 125 В постійний струм релейний вихід 30 В постійний струм транзисторний вихід 277 В змінний струм релейний вихід |
| Максимальна вихідна частоста | 1 кГц для транзисторний вихід 20 кГц для швидкий вихід (PWM режим) 100 кГц для швидкий вихід (режим PLS) |
| Точність | +/- 0.1 % на 0,02…0,1 кГц для швидкий вихід |
| Тип захисту | Захист від короткого замикання для транзисторний вихід Захист від короткого замикання для транзисторний вихід Захист від зворотної полярності для транзисторний вихід Без захисту для релейний вихід |
| Інтегральний час | 10 мс автоматичне скидання вихід 12 с автоматичне скидання швидкий вихід |
| Обсяг пам'яті | 64 МБ для системна пам'ять ОПЕРАТИВНА ПАМ'ЯТЬ |
| Резервні копії даних | 128 МБ вбудована флеш-пам'ять для резервне копіювання користувацьких програм |
| Обладнання для зберігання даних | <= 16 ГБ SD-карта (опціонально) |
| Тип акумулятора | BR2032 літієва неперезаряджувана, час автономної роботи: 4 рік(роки) |
| Термін резервного зберігання даних | 2 роки на 25 °C |
| Час виконання для 1 Кінструкції | 0,3 мс для ситуаційна та періодична задача 0,7 мс для інша інструкція |
| Структура застосування | 4 циклічні задачі 3 циклічні задачі + 1 вільна задача 8 зовнішніх ситуаційних задач 8 ситуаційних задач |
| Годинник реального часу | З |
| Відхилення ходу годинника | <= 60 с/місяць на 25 °C |
| Функція позиціонування | ВАЛ ВІДБОРУ ПОТУЖНОСТІ функція 4 канал(и) (частота позиціонування: 100 кГц) |
| Кількість обчислюваних входів | 4 швидкий вхід (HSC режим) на 200 кГц 14 стандартний вхід на 1 кГц |
| Тип сигналу керування | A/B на 100 кГц для швидкий вхід (HSC режим) Імпульс/напрямок на 200 кГц для швидкий вхід (HSC режим) Однофазний на 200 кГц для швидкий вхід (HSC режим) |
| Тип вбудованого інтерфейсу | Неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS232/RS485 інтерфейс Неізольований послідовний канал серійний 2 з знімна колодка з гвинтовими клемами роз'єм та RS485 інтерфейс Порт USB з mini B USB 2.0 роз'єм |
| Живлення | (серійний номер 1)живлення послідовної лінії: 5 В, <200 мА |
| Швидкість передачі | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232 480 Мбіт/с для шини довжиною 3 м для USB |
| Протокол порту обміну даними | Неізольований послідовний канал: Modbus протокол головний/ведений |
| Місцева сигналізація | для PWR 1 СВІТЛОДІОД (зелений) для RUN 1 СВІТЛОДІОД (зелений) для помилка модуля (ERR) 1 СВІТЛОДІОД (червоний) для Помилка вводу/виводу (I/O) 1 СВІТЛОДІОД (червоний) для Доступ до SD-карти (SD) 1 СВІТЛОДІОД (зелений) для BAT 1 СВІТЛОДІОД (червоний) для SL1 1 СВІТЛОДІОД (зелений) для SL2 1 СВІТЛОДІОД (зелений) для несправність шини на TM4 (TM4) 1 СВІТЛОДІОД (червоний) для Стан вводу/виводу 1 світлодіод на канал (зелений) |
| Електричне з'єднання | знімна гвинтова клемна колодкадля входів і виходів (крок 5.08 мм) знімна гвинтова клемна колодкадля підключення живлення 24В постійного струму (крок 5.08 мм) |
| Максимальна дальність кабелю між пристроям | Неекранований кабель <50 м для Вхід Екранований кабель <10 м для швидкий вхід Неекранований кабель <50 м для вихід Екранований кабель <3 м для швидкий вихід |
| Ізоляція | Між живленням і внутрішньою логікою в 500 В змінний струм Неізольовані між живленням і землею |
| Маркування | CE |
| Живлення датчика | 24 В постійна напруга на 400 мА живлення від контролера |
| Стійкість до імпульсних перенапруг | 2 кВ силові лінії змінного струму Звичайний режим відповідно до МЕК 61000-4-5 2 кВ релейного виходу Звичайний режим відповідно до МЕК 61000-4-5 1 кВ екранований кабель Звичайний режим відповідно до МЕК 61000-4-5 1 кВ силові лінії змінного струму Диференційний режим відповідно до МЕК 61000-4-5 1 кВ релейного виходу Диференційний режим відповідно до МЕК 61000-4-5 1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5 1 кВ транзисторного виходу Звичайний режим відповідно до МЕК 61000-4-5 |
| Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором |
| Висота | 90 мм |
| Глибина | 95 мм |
| Ширина | 190 мм |
| Маса нетто | 0,62 кг |
| Навколишнє середовище | |
| Стандарти | ANSI/ISA 12-12-01 CSA C22.2 № 142 CSA C22.2 № 213 МЕК 61131-2:2007 Морський сертифікат (LR, ABS, DNV, GL) UL 508 |
| Сертифікація виробу | RCM cULus CE UKCA DNV-GL ABS LR |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 (лінії електропередач) 2 кВ відповідно до МЕК 61000-4-4 (релейного виходу) 1 кВ відповідно до МЕК 61000-4-4 (послідовна лінія) 1 кВ відповідно до МЕК 61000-4-4 (вхід) 1 кВ відповідно до МЕК 61000-4-4 (транзисторного виходу) |
| Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 3 В 0.1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL) 10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Електромагнітна емісія | Наведені перешкоди - випробувальний рівень: 120...69 дБмкВ/м QP лінії електропередач) на 10…150 кГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 63 дБмкВ/м QP лінії електропередач) на 1,5…30 МГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 79 дБмкВ/м QP/66 дБмкВ/м AV лінії електропередач) на 0,15…0,5 МГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 73 дБмкВ/м QP/60 дБмкВ/м AV лінії електропередач) на 0,5…300 МГц відповідно до МЕК 55011 Випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30…230 МГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 79...63 дБмкВ/м QP лінії електропередач) на 150…1500 кГц відповідно до МЕК 55011 Випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230…1000 МГц відповідно до МЕК 55011 |
| Стійкість до коротких переривів споживання | 10 мс |
| Робоча температура повітря | -10…50 °C (вертикальна установка) -10…55 °C (горизонтальна установка) |
| Температура навколишнього повітря для збер | -25…70 °C |
| Відносна вологість | 10…95 %, без конденсату (в експлуатації) 10…95 %, без конденсату (у сховищі) |
| Ступінь захисту | IP20 із захисною кришкою |
| Ступінь забруднення | 2 |
| Висота над рівнем моря | 0...2000 m |
| Висота зберігання | 0…3000 м |
| Вібростійкість | 3,5 мм на 5…8,4 Гц на симетрична рейка 3 gn на 8,4…150 Гц на симетрична рейка 3,5 мм на 5…8,4 Гц на монтаж панелі 3 gn на 8,4…150 Гц на монтаж панелі |
| Ударостійкість | 15 gn для 11 мс |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 12,8 см |
| Ширина 1 упаковки | 11,46 см |
| Довжина 1 упаковки | 22,61 см |
| Вага 1 упаковки | 930 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 6,22 кг |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 144 |
| Висота 3 упаковки | 80,0 см |
| Ширина 3 упаковки | 105,0 см |
| Довжина 3 упаковки | 125,0 см |
| Вага 3 упаковки | 136 кг |
| Гарантия | |
| Гарантія | 18 months |
