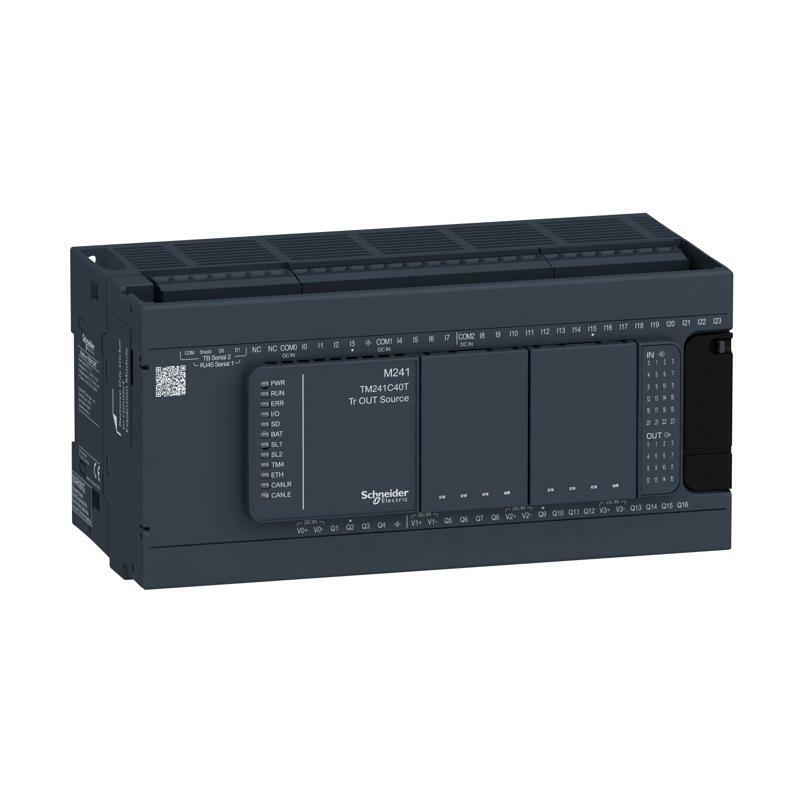

Серія продукту | Modicon M241 |
---|
Тип виробу або компоненту | Логічний контролер |
---|
[Us] номінальна напруга живлення | 24 В постійний струм |
---|
Кількість дискретних входів | 24, дискретний вхід 8 швидкий вхід відповідно до МЕК 61131-2 Тип 1 |
---|
Тип дискретного виходу | Транзистор |
---|
Кількість дискретних виходів | 16 транзистор 4 швидкий вихід |
---|
Напруга дискретного виходу | 24 В постійного струму для транзисторний вихід |
---|
Струм дискретного виходу | 0.1 A для швидкий вихід (PTO mode) (Q0...Q3) 0.5 A для транзисторний вихід (Q0...Q15) |
---|
Додаткова інформація |
---|
Кількість дискретних входів/виходів | 40 |
---|
Максимальна кількість модулів розширення в | 7 (локальний архітектура вводу/виводу) 14 (віддалений архітектура вводу/виводу) |
---|
Межі напруги живлення | 20,4…28,8 В |
---|
Максимальний пусковий струм | 50 А |
---|
Споживання енергії [Вт] | 32,6…40,4 В (з макс кількістю модулів розширення вх/вих) |
---|
Логіка дискретних входів | Приймач або джерело |
---|
Напруга дискретного входу | 24 В |
---|
Тип напруги дискретного входу | Постійна напруга |
---|
Граничний рівень напруги (стан 1) | >= 15 В для Вхід |
---|
Граничний рівень напруги (стан 0) | <= 5 В для Вхід |
---|
Струм дискретного входу | 10,7 мА для швидкий вхід 7 мА для Вхід |
---|
Вхідний повний опір | 4.7 кОм для Вхід 2.81 кОм для швидкий вхід |
---|
Час реакції | <= 2 мкс увімкнення, I0...I7 клема(и) для швидкий вхід <= 2 мкс вимкнення, I0...I7 клема(и) для швидкий вхід <= 2 мкс увімкнення, Q0...Q3 клема(и) для швидкий вихід <= 2 мкс вимкнення, Q0...Q3 клема(и) для швидкий вихід 50 мкс увімкнення, I0...I15 клема(и) для Вхід 50 мкс вимкнення, I0...I15 клема(и) для Вхід <= 34 мкс увімкнення, Q0...Q15 клема(и) для вихід <= 250 мкс вимкнення, Q0...Q15 клема(и) для вихід |
---|
Налаштовуваний час фільтрації | 1 µs для швидкий вхід 12 мс для швидкий вхід 0 мс для Вхід 1 мс для Вхід 4 мс для Вхід 12 мс для Вхід |
---|
Логіка дискретного виходу | Позитивна логіка (джерело) |
---|
Межі вихідної напруги | 30 В постійний струм |
---|
Максимальний струм на загальний вихід | 2 А |
---|
Максимальна вихідна частоста | 20 кГц для швидкий вихід (PWM режим) 100 кГц для швидкий вихід (режим PLS) 1 кГц для вихід |
---|
Точність | +/- 0.1 % на 0,02…0,1 кГц для швидкий вихід +/- 1 % на 0,1…1 кГц для швидкий вихід |
---|
Максимальний струм витоку | 5 мкА для вихід |
---|
Максимальне просідання напруги | <1 В |
---|
Максимальне навантаження лампи розжарюван | <2,4 В |
---|
Тип захисту | Захист від короткого замикання Захист від короткого замикання Захист від зворотної полярності для швидкий вихід |
---|
Інтегральний час | 10 мс автоматичне скидання вихід 12 с автоматичне скидання швидкий вихід |
---|
Обсяг пам'яті | 64 МБ для системна пам'ять ОПЕРАТИВНА ПАМ'ЯТЬ |
---|
Резервні копії даних | 128 МБ вбудована флеш-пам'ять для резервне копіювання користувацьких програм |
---|
Обладнання для зберігання даних | <= 16 ГБ SD-карта (опціонально) |
---|
Тип акумулятора | BR2032 літієва неперезаряджувана, час автономної роботи: 4 рік(роки) |
---|
Термін резервного зберігання даних | 2 роки на 25 °C |
---|
Час виконання для 1 Кінструкції | 0,3 мс для ситуаційна та періодична задача 0,7 мс для інша інструкція |
---|
Структура застосування | 8 ситуаційних задач 8 зовнішніх ситуаційних задач 4 циклічні задачі 3 циклічні задачі + 1 вільна задача |
---|
Годинник реального часу | З |
---|
Відхилення ходу годинника | <= 60 с/місяць на 25 °C |
---|
Функція позиціонування | ВАЛ ВІДБОРУ ПОТУЖНОСТІ функція 4 канал(и) (частота позиціонування: 100 кГц) ВАЛ ВІДБОРУ ПОТУЖНОСТІ функція 4 канал(и) для транзисторний вихід (частота позиціонування: 1 кГц) |
---|
Кількість обчислюваних входів | 4 швидкий вхід (HSC режим) на 200 кГц 16 стандартний вхід на 1 кГц |
---|
Тип сигналу керування | A/B на 100 кГц для швидкий вхід (HSC режим) Імпульс/напрямок на 200 кГц для швидкий вхід (HSC режим) Однофазний на 200 кГц для швидкий вхід (HSC режим) |
---|
Тип вбудованого інтерфейсу | Неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS232/RS485 інтерфейс Неізольований послідовний канал серійний 2 з знімна колодка з гвинтовими клемами роз'єм та RS485 інтерфейс Порт USB з mini B USB 2.0 роз'єм |
---|
Живлення | (серійний номер 1)живлення послідовної лінії: 5 В, <200 мА |
---|
Швидкість передачі | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232 480 Мбіт/с для шини довжиною 3 м для USB |
---|
Протокол порту обміну даними | Неізольований послідовний канал: Modbus протокол головний/ведений |
---|
Місцева сигналізація | для PWR 1 СВІТЛОДІОД (зелений) для RUN 1 СВІТЛОДІОД (зелений) для помилка модуля (ERR) 1 СВІТЛОДІОД (червоний) для Помилка вводу/виводу (I/O) 1 СВІТЛОДІОД (червоний) для Доступ до SD-карти (SD) 1 СВІТЛОДІОД (зелений) для BAT 1 СВІТЛОДІОД (червоний) для SL1 1 СВІТЛОДІОД (зелений) для SL2 1 СВІТЛОДІОД (зелений) для несправність шини на TM4 (TM4) 1 СВІТЛОДІОД (червоний) для Стан вводу/виводу 1 світлодіод на канал (зелений) |
---|
Електричне з'єднання | знімна гвинтова клемна колодкадля входів і виходів (крок 5.08 мм) знімна гвинтова клемна колодкадля підключення живлення 24В постійного струму (крок 5.08 мм) |
---|
Максимальна дальність кабелю між пристроям | Неекранований кабель <50 м для Вхід Екранований кабель <10 м для швидкий вхід Неекранований кабель <50 м для вихід Екранований кабель <3 м для швидкий вихід |
---|
Ізоляція | Між живленням і внутрішньою логікою в 500 В змінний струм Неізольовані між живленням і землею Між входом і внутрішньою логікою в 500 В змінний струм Неізольований між входами Між швидким входом і внутрішньою логікою в 500 В змінний струм Між виходом і внутрішньою логікою в 500 В змінний струм Неізольований між виходами Між швидким виходом і внутрішньою логікою в 500 В змінний струм Між вихідними групами в 500 В змінний струм |
---|
Маркування | CE |
---|
Стійкість до імпульсних перенапруг | 1 кВ силові лінії постійного струму Звичайний режим відповідно до МЕК 61000-4-5 1 кВ екранований кабель Звичайний режим відповідно до МЕК 61000-4-5 0,5 кВ силові лінії постійного струму Диференційний режим відповідно до МЕК 61000-4-5 1 кВ релейного виходу Диференційний режим відповідно до МЕК 61000-4-5 1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5 1 кВ транзисторного виходу Звичайний режим відповідно до МЕК 61000-4-5 |
---|
Монтажна опора | DIN-рейка 35х15 рейка відповідно до МЕК 60715 DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 плата або панель із монтажним набором |
---|
Висота | 90 мм |
---|
Глибина | 95 мм |
---|
Ширина | 190 мм |
---|
Маса нетто | 0,62 кг |
---|
Навколишнє середовище |
---|
Стандарти | ANSI/ISA 12-12-01 CSA C22.2 № 142 CSA C22.2 № 213 МЕК 61131-2:2007 Морський сертифікат (LR, ABS, DNV, GL) UL 508 |
---|
Сертифікація виробу | RCM cULus CE UKCA DNV-GL ABS LR |
---|
Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2 4 кВ при контакті відповідно до МЕК 61000-4-2 |
---|
Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
---|
Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 (лінії електропередач) 1 кВ відповідно до МЕК 61000-4-4 (послідовна лінія) 1 кВ відповідно до МЕК 61000-4-4 (вхід) 1 кВ відповідно до МЕК 61000-4-4 (транзисторного виходу) |
---|
Стійкість до кондуктивних перешкод | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 3 В 0.1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL) 10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
---|
Електромагнітна емісія | Наведені перешкоди - випробувальний рівень: 120...69 дБмкВ/м QP лінії електропередач) на 10…150 кГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 63 дБмкВ/м QP лінії електропередач) на 1,5…30 МГц відповідно до МЕК 55011 Випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А на 30…230 МГц відповідно до МЕК 55011 Наведені перешкоди - випробувальний рівень: 79...63 дБмкВ/м QP лінії електропередач) на 150…1500 кГц відповідно до МЕК 55011 Випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А на 230…1000 МГц відповідно до МЕК 55011 |
---|
Стійкість до коротких переривів споживання | 10 мс |
---|
Робоча температура повітря | -10…50 °C (вертикальна установка) -10…55 °C (горизонтальна установка) |
---|
Температура навколишнього повітря для збер | -25…70 °C |
---|
Відносна вологість | 10…95 %, без конденсату (в експлуатації) 10…95 %, без конденсату (у сховищі) |
---|
Ступінь захисту | IP20 із захисною кришкою |
---|
Ступінь забруднення | 2 |
---|
Висота над рівнем моря | 0...2000 m |
---|
Висота зберігання | 0…3000 м |
---|
Вібростійкість | 3,5 мм на 5…8,4 Гц на симетрична рейка 3 gn на 8,4…150 Гц на симетрична рейка 3,5 мм на 5…8,4 Гц на монтаж панелі 3 gn на 8,4…150 Гц на монтаж панелі |
---|
Ударостійкість | 15 gn для 11 мс |
---|
Пакувальна одиниця |
---|
Тип 1 упаковки | PCE |
---|
Кількість одиниць у 1 упаковці | 1 |
---|
Висота 1 упаковки | 11,5 см |
---|
Ширина 1 упаковки | 13,094 см |
---|
Довжина 1 упаковки | 22,928 см |
---|
Вага 1 упаковки | 760,0 г |
---|
Тип 2 упаковки | S03 |
---|
Кількість одиниць у 2 упаковці | 6 |
---|
Висота 2 упаковки | 30 см |
---|
Ширина 2 упаковки | 30 см |
---|
Довжина 2 упаковки | 40 см |
---|
Вага 2 упаковки | 5,441 кг |
---|
Тип 3 упаковки | P06 |
---|
Кількість одиниць у 3 упаковці | 48 |
---|
Висота 3 упаковки | 75,0 см |
---|
Ширина 3 упаковки | 60,0 см |
---|
Довжина 3 упаковки | 80,0 см |
---|
Вага 3 упаковки | 52 кг |
---|
Гарантия |
---|
Гарантія | 18 months |
---|
