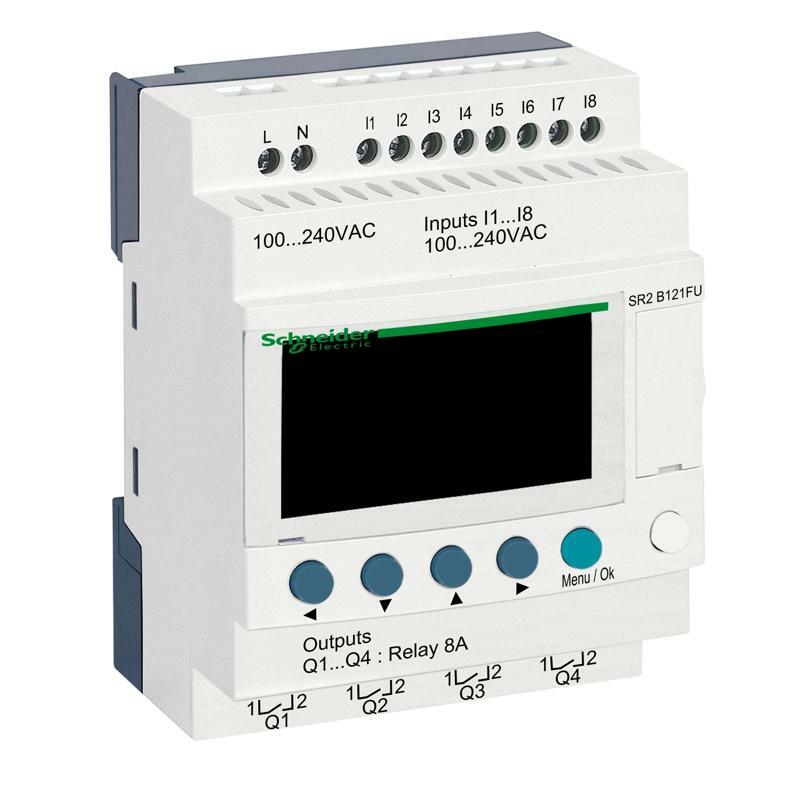

Інтелектуальне РЕЛЕ 12вх/вих,диспл+год.~240в
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Zelio Logic |
| Тип виробу або компоненту | Компактне інтелектуальне реле |
| Додаткова інформація | |
| Локальний дисплей | З |
| Кількість ліній схеми керування | 0…240 з драбина програмування 0…500 з FBD програмування |
| Тривалість циклу | 6…90 мс |
| Термін резервного зберігання даних | 10 років на 25 °C |
| Відхилення ходу годинника | 12 хв/рік на 0…55 °C 6 с/місяць на 25 °C |
| Відповідність | Пам'ять програми при кожному вмиканні |
| [Us] номінальна напруга живлення | 100...240 В змінний струм |
| Межі напруги живлення | 85…264 В |
| Частота мережі живлення | 50/60 Гц |
| Максимальний струм джерела живлення | 30 мА на 240 В (без подовжувача) 80 мА на 100 В (без подовжувача) |
| Споживана потужність [ВА] | 7 В·А без подовжувача |
| Напруга ізоляції | 1780 В |
| Тип захисту | Від інверсії клем (команди керування не виконуються) |
| Кількість дискретних входів | 8 |
| Напруга дискретного входу | 100...240 В ЗМІННИЙ СТРУМ |
| Струм дискретного входу | 0,6 мА |
| Частота дискретного входу | 47...53 Гц 57...63 Гц |
| Граничний рівень напруги (стан 1) | >= 79 В для дискретний вхід |
| Граничний рівень напруги (стан 0) | <= 40 В для дискретний вхід |
| Поточний стан 1 гарантовано | >= 0.17 мА (дискретний вхід) |
| Поточний стан 0 гарантовано | <= 0.5 мА (дискретний вхід) |
| Кількість аналогових входів | 0 |
| Вхідний повний опір | 350 кОм для дискретний вхід |
| Кількість виходів | 4 релейний |
| Межі вихідної напруги | 5...30 В постійний струм (релейний вихід) 24...250 В Змінний струм |
| Тип контакту та з'єднання | Нормально відкритий для релейний вихід |
| Вихідний тепловий струм | 8 А на всі 4 виходи для релейний вихід |
| Електрична зносостійкість | AC-12 500000 циклів на 230 В, 1,5 А для релейний вихід відповідно до МЕК 60947-5-1 AC-15 500000 циклів на 230 В, 0,9 А для релейний вихід відповідно до МЕК 60947-5-1 DC-12 500000 циклів на 24 В, 1,5 А для релейний вихід відповідно до МЕК 60947-5-1 DC-13 500000 циклів на 24 В, 0,6 А для релейний вихід відповідно до МЕК 60947-5-1 |
| Комутаційна здатність [мА] | >= 10 мА на 12 В (релейний вихід) |
| Робоча частота [Гц] | 0,1 Гц (при Ie) для релейний вихід 10 Гц (Режим холостого ходу) для релейний вихід |
| Механічна зносостійкість | 10000000 циклів для релейний вихід |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 60947-1 та МЕК 60664-1 |
| Годинник | З |
| Час реакції | 50 мс з драбина програмування (Від рівня 0 до рівня 1) для дискретний вхід 50 мс з драбина програмування (зі стану 1 в стан 0) для дискретний вхід 50...255 мс з FBD програмування (Від рівня 0 до рівня 1) для дискретний вхід 50...255 мс з FBD програмування (зі стану 1 в стан 0) для дискретний вхід 10 мс (Від рівня 0 до рівня 1) для релейний вихід 5 мс (зі стану 1 в стан 0) для релейний вихід |
| Клеми підключення | Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) напівтвердий Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) Твердий Гвинтові затискачі, 1 x 0.25...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) Твердий Гвинтові затискачі, 2 x 0.25...2 x 0.75 мм² (AWG 24...AWG 18) гнучкий з кабельним наконечником |
| Момент затягування | 0,5 Н.м |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Маса нетто | 0,25 кг |
| Навколишнє середовище | |
| Стійкість до коротких переривів споживання | 10 мс |
| Сертифікація виробу | GL GOST UL CSA C-Tick |
| Стандарти | МЕК 61000-4-4 рівень 3 МЕК 60068-2-27 Ea МЕК 61000-4-5 МЕК 61000-4-11 МЕК 61000-4-12 МЕК 61000-4-3 МЕК 60068-2-6 Fc МЕК 61000-4-2 рівень 3 МЕК 61000-4-6 рівень 3 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (клемна колодка) IP40 відповідно до МЕК 60529 (передня панель) |
| Характеристики зовнішнього середовища | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-2 Директива з електромагнітної сумісності відповідно до МЕК 61000-6-3 Директива з електромагнітної сумісності відповідно до МЕК 61000-6-4 Директива з електромагнітної сумісності відповідно до МЕК 61131-2 зона B Директива про низьку напругу відповідно до МЕК 61131-2 |
| Обурення випромінюване/провідне | Клас B відповідно до EN 55022-11 група 1 |
| Ступінь забруднення | 2 відповідно до МЕК 61131-2 |
| Робоча температура навколишнього середови | -20…40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 -20…55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 |
| Температура навколишнього повітря для збер | -40…70 °C |
| Висота над рівнем моря | 2000 m |
| Максимальна висота перенесення | 3048 м |
| Відносна вологість | 95 % без конденсату або капання води |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 6,8 см |
| Ширина 1 упаковки | 8,8 см |
| Довжина 1 упаковки | 10,0 см |
| Вага 1 упаковки | 246,0 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 30 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 7,892 кг |
| Гарантия | |
| Гарантія | 18 months |
