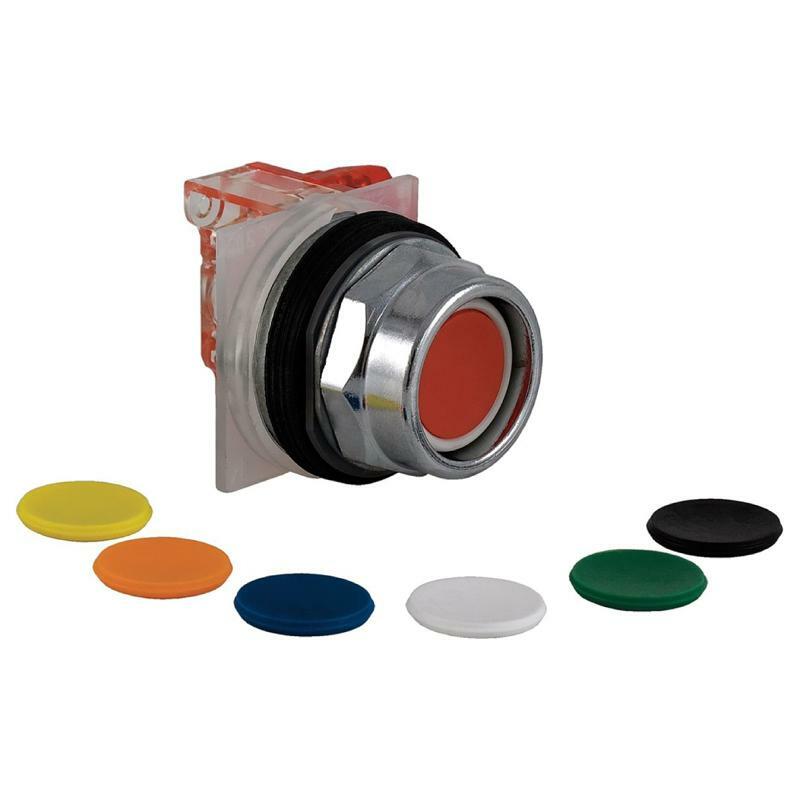

Кнопка серії 9001 30ММ 9001Kr2Uh13
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony 9001K |
| Тип виробу або компоненту | Кнопка |
| Назва пристрою | 9001K |
| Тип виконавчого механізму | повернення пружини |
| Профіль пристрою керування | 7 кольорів на вибір втоплений, без маркування |
| Додаткова інформація про виконавчий механі | Металевий захист |
| Додаткова інформація | |
| Матеріал обрамлення | Метал |
| Монтажний діаметр | 30 мм |
| Форма головки сигнального блоку | Восьмигранний |
| Тип контакту та з'єднання | 1 перемикаючий контакт |
| Клеми підключення | Гвинтовий затискач 1 x 0.22...2 x 1.5 мм² відповідно до МЕК 60947-1 |
| Момент затягування | 0,8 Н.м відповідно до МЕК 60947-1 |
| Форма головки гвинта | Хрестовий шліцьовий |
| Механічна зносостійкість | 5000000 циклів |
| Робоче положення | Будь-яка позиція |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600-Q600 відповідно до NEMA 0,55 А в 125 В, DC-13, A600-Q600 відповідно до NEMA |
| [Ui] номінальна напруга ізоляції | 250 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 2,5 кВ відповідно до МЕК 60947-1 |
| Матеріал контакту | Контакти зі сплаву срібла |
| Робота контакту | Стандартний |
| Примусове розмикання | Відсутній |
| Захист від короткого замикання | 10 А плавка вставка відповідно до МЕК 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А |
| [Icm] номінальна найбільша вмикаюча здатніст | 12 кА на 600 В AC-15, 7200 В·А 15 кА на 480 В AC-15, 7200 В·А 30 кА на 240 В AC-15, 7200 В·А 60 кА на 120 В AC-15, 7200 В·А 0,1 кА на 600 В DC-13 0,27 кА на 250 В DC-13 0,55 кА на 125 В DC-13 |
| Номінальна здатність відключення | 3 кА на 240 В AC-15, 720 В·А 6 кА на 120 В AC-15, 720 В·А 1,2 кА на 600 В AC-15, 720 В·А 1,5 кА на 480 В AC-15, 720 В·А 0,1 кА на 600 В DC-13 0,27 кА на 250 В DC-13 0,55 кА на 125 В DC-13 |
| Опис клем ISO n°1 | (13-14-11-12)OF |
| Габаритна ширина CAD | 48 мм |
| Габаритна висота CAD | 45 мм |
| Габаритна глибина CAD | 56 мм |
| Маса нетто | 0,136 кг |
| Опис виробу | Повний комплект |
| Колір ковпачка/кнопки або лізни | 7 кольорів на вибір |
| Профіль пристрою керування | Втоплений |
| Тип виконавчого механізму | Повернення пружини |
| Розмір | 30 мм |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-5-4 JIS C 4520 МЕК 60947-1 CSA C22.2 № 14 UL 508 МЕК 60947-5-1 JIS C 852 |
| Сертифікація виробу | NEMA UL 508 |
| Захисна обробка | TC |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -25…70 °C |
| Вібростійкість | 7 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 50 gn відповідно до МЕК 60068-2-27 |
| Клас захисту від ураження електричним стру | Клас II відповідно до МЕК 61140 |
| Ступінь захисту | IP66 відповідно до МЕК 60529 |
| Ступінь захисту NEMA | NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4,826 см |
| Ширина 1 упаковки | 5,588 см |
| Довжина 1 упаковки | 9,398 см |
| Вага 1 упаковки | 140,614 г |
| Гарантия | |
| Гарантія | 18 months |
