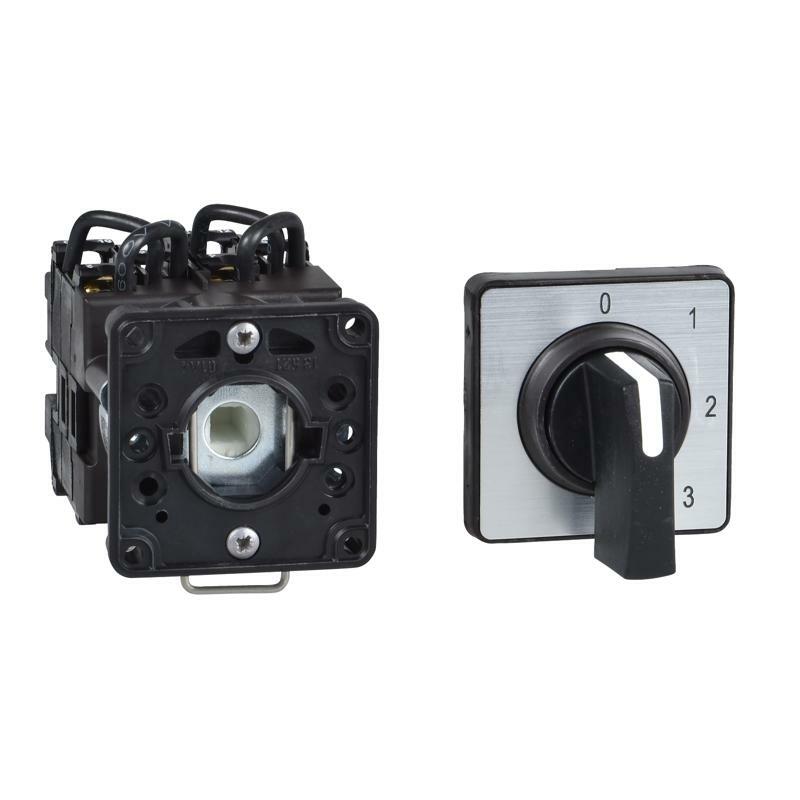

Кулачковий перемикач - 6-полюсний - 45° - 20 A - для Ø 22 ММ
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony K |
| Тип виробу або компоненту | Кулачковий перемикач в зборі |
| Найменування компонента | K2 |
| [Ith] умовний тепловий струм у відкритому вик | 20 А |
| Місце встановлення | Передня частина |
| Спосіб кріплення | Отвір Ø 22 мм |
| Тип головки кулачкового перемикача | З передньою панеллю 45 x 45 мм |
| Тип виконавчого механізму | Чорний ручка, довжина = 35 мм |
| Замок поворотної ручки | Відстуній |
| Опис маркування | З металік умовні позначки , 0 - 1 чорний позначення |
| Функція кулачкового перемикача | Перемикач |
| Повернення | Відсутній |
| Положення вимкнено | З вимкненим положенням |
| Опис полюсів | 6P |
| Перемикання позицій | Вправо: 0° - 45° |
| Ступінь захисту | IP65 відповідно до МЕК 529 |
| Додаткова інформація | |
| Кут перемикання | 45 ° |
| [Ui] номінальна напруга ізоляції | 690 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Ithe] умовний тепловий струм в оболонці | 16 А |
| Електрична зносостійкість | 200000 циклів AC-23 200000 циклів AC-3 600000 циклів AC-15 600000 циклів AC-21 |
| Максимальна робоча швидкість | 2,5 цикл/хв AC-21 2,5 цикл/хв AC-23 2,5 цикл/хв AC-3 8,333 цикл/хв AC-15 |
| Струм короткого замикання | 10000 А |
| Захист від короткого замикання | 20 А патрон запобіжник, тип gG |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ в ізолюючій функції 6 кВ відповідно до МЕК 947-1 |
| Робота контакту | Повільне розмикання |
| Примусове розмикання | З |
| Електричне з'єднання | Затискні гвинтові клеми гнучкий, момент затяжки: 2 x 1.5 мм² Затискні гвинтові клеми Твердий, момент затяжки: 1 x 2.5 мм² |
| Механічна зносостійкість | 1000000 циклів |
| Габаритна ширина CAD | 45 мм |
| Габаритна висота CAD | 50 мм |
| Габаритна глибина CAD | 69 мм |
| Маса нетто | 0,188 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-3 для коло подачі живлення МЕК 60947-5-1 для ланцюг управління CENELEC EN 50013 GB/T 14048.5 для ланцюг управління GB/T 14048.3 для коло подачі живлення |
| Сертифікація виробу | CSA 240 В 3 к.с 3 фази 2 -полюс(и) UL 240 В 0,33 к.с 1 фаза 2 -полюс(и) CSA 240 В 1 к.с 1 фаза UL 240 В 1 к.с 3 фази CCC |
| Захисна обробка | TC |
| Робоча температура навколишнього середови | -25…55 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Ударостійкість | 30 gn відповідно до МЕК 68-2-27 |
| Вібростійкість | 5 gn (f = 10…150 Гц) відповідно до МЕК 68-2-6 |
| Категорія перенапруги | Клас II відповідно до МЕК 536 Клас II відповідно до NF C 20-030 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 13,5 см |
| Ширина 1 упаковки | 5,2 см |
| Довжина 1 упаковки | 5,6 см |
| Вага 1 упаковки | 188,0 г |
| Гарантия | |
| Гарантія | 18 months |
