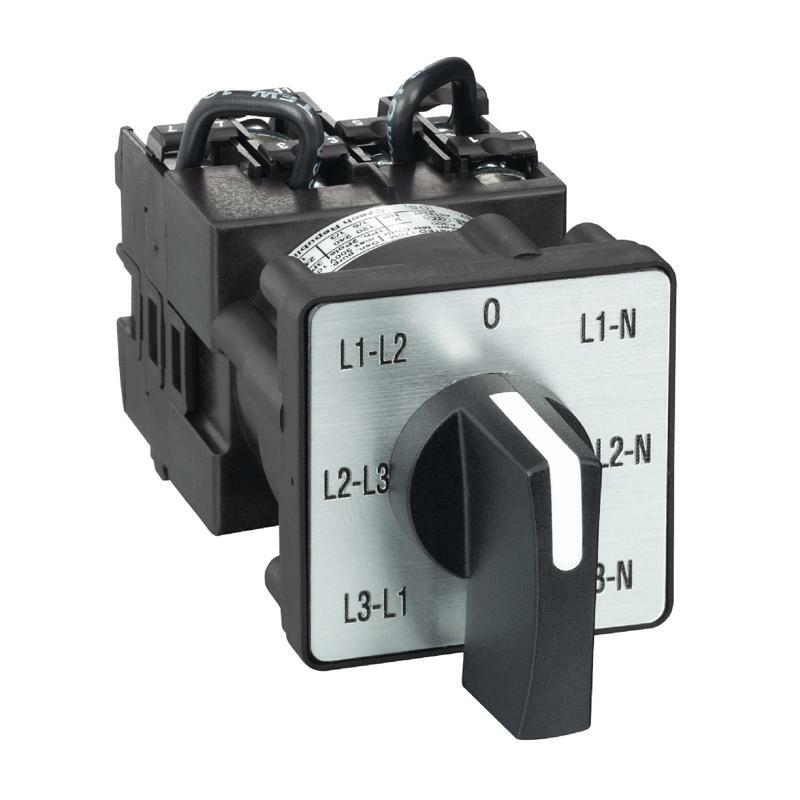

Кулачковий перемикач 12А 6+0

Модульна конструкція, що поєднує гнучкість і здатність до пристосування
Простота і швидкість монтажу
Широкий вибір рішень для всіх застосувань
Модульна конструкція Harmony з пластиковими та металевими головками
Механічна стійкість 1 мільйон циклів
Екологічна ефективність продукту

Головна
Серія продукту	Harmony K
Тип виробу або компоненту	Кулачковий перемикач в зборі
Найменування компонента	K1
[Ith] умовний тепловий струм у відкритому вик	12 А
Місце встановлення	Передня частина
Спосіб кріплення	Мультифіксація
Тип головки кулачкового перемикача	З передньою панеллю 45 x 45 мм
Тип виконавчого механізму	Чорний ручка, довжина = 35 мм
Замок поворотної ручки	Відстуній
Опис маркування	З металік умовні позначки , 0 - L1N - L2N - L3N - L1L2 - L2L3 - L3L1 чорний позначення
Функція кулачкового перемикача	Вимикач вольтметра
Повернення	Відсутній
Тип вимірювання	Між 3 фазами та між кожною з 3 фаз і нейтраллю
Положення вимкнено	З вимкненим положенням
Перемикання позицій	Вліво: 0° - 315° - 270° - 225° Вправо: 0° - 45° - 90° - 135°
Ступінь захисту	IP40 відповідно до МЕК 60529
Додаткова інформація
Кут перемикання	45 °
[Ui] номінальна напруга ізоляції	690 В (ступінь забруднення 3) відповідно до МЕК 60947-1
[Ithe] умовний тепловий струм в оболонці	10 А
Номінальна робоча потужність [Вт]	10500 В AC-21, 500...660 В 3 фази відповідно до МЕК 947-3 1100 В AC-3, 230 В 3 фази відповідно до МЕК 947-3 1500 В AC-23A, 230 В 3 фази відповідно до МЕК 947-3 1500 В AC-3, 400 В 1 фаза відповідно до МЕК 947-3 1500 В AC-3, 400 В 3 фази відповідно до МЕК 947-3 1500 В AC-3, 500 В 3 фази відповідно до МЕК 947-3 1500 В AC-3, 690 В 3 фази відповідно до МЕК 947-3 2200 В AC-23A, 400 В 3 фази відповідно до МЕК 947-3 2200 В AC-23A, 500 В 3 фази відповідно до МЕК 947-3 2200 В AC-23A, 690 В 3 фази відповідно до МЕК 947-3 4800 В AC-21, 230 В 3 фази відповідно до МЕК 947-3 600 В AC-3, 230 В 1 фаза відповідно до МЕК 947-3 8300 В AC-21, 400 В 3 фази відповідно до МЕК 947-3
[Ie] номінальний робочий змінний струм	1,8 А на 690 В AC-3 3 фази відповідно до МЕК 947-3 2,8 А на 500 В AC-3 3 фази відповідно до МЕК 947-3 2,8 А на 690 В AC-23A 3 фази відповідно до МЕК 947-3 3,3 А на 400 В AC-3 3 фази відповідно до МЕК 947-3 3,8 А на 500 В AC-23A 3 фази відповідно до МЕК 947-3 4,6 А на 230 В AC-3 3 фази відповідно до МЕК 947-3 4,8 А на 400 В AC-23A 3 фази відповідно до МЕК 947-3 5,6 А на 230 В AC-23A 3 фази відповідно до МЕК 947-3 1 А на 500 В AC-15 відповідно до МЕК 947-5-1 2 А на 400 В AC-15 відповідно до МЕК 947-5-1 3 А на 230 В AC-15 відповідно до МЕК 947-5-1
Електрична зносостійкість	1000000 циклів AC-15 1000000 циклів AC-21 500000 циклів AC-23 500000 циклів AC-3
Максимальна робоча швидкість	2,5 цикл/хв AC-21 2,5 цикл/хв AC-23 2,5 цикл/хв AC-3 8,333 цикл/хв AC-15
Струм короткого замикання	10000 А
Захист від короткого замикання	16 А патрон запобіжник, тип gG
[Uimp] номінальна імпульсна витримувана напру	4 кВ в ізолюючій функції 6 кВ відповідно до МЕК 947-1
Робота контакту	Повільне розмикання
Примусове розмикання	З
Електричне з'єднання	Затискні гвинтові клеми гнучкий, момент затяжки: 2 x 1.5 мм² Затискні гвинтові клеми Твердий, момент затяжки: 1 x 2.5 мм²
Механічна зносостійкість	1000000 циклів
Габаритна ширина CAD	45 мм
Габаритна висота CAD	45 мм
Габаритна глибина CAD	97 мм
Маса нетто	0,17 кг
Навколишнє середовище
Стандарти	МЕК 60947-3 для коло подачі живлення МЕК 60947-5-1 для ланцюг управління CENELEC EN 50013
Сертифікація виробу	CSA 240 В 1 к.с 1 фаза CSA 240 В 3 к.с 3 фази 2 -полюс(и) UL 240 В 1 к.с 3 фази UL 240 В 0,33 к.с 1 фаза 2 -полюс(и)
Захисна обробка	TC
Робоча температура навколишнього середови	-25…55 °C
Температура навколишнього повітря для збер	-40…70 °C
Ударостійкість	30 gn відповідно до МЕК 68-2-27
Вібростійкість	5 gn (f = 10…150 Гц) відповідно до МЕК 68-2-6
Категорія перенапруги	Клас II відповідно до МЕК 536 Клас II відповідно до NF C 20-030
Пакувальна одиниця
Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	6,700 см
Ширина 1 упаковки	6,700 см
Довжина 1 упаковки	11,000 см
Вага 1 упаковки	179,000 г
Тип 2 упаковки	S03
Кількість одиниць у 2 упаковці	40
Висота 2 упаковки	30 см
Ширина 2 упаковки	30 см
Довжина 2 упаковки	40 см
Вага 2 упаковки	7,563 кг
Тип 3 упаковки	P06
Кількість одиниць у 3 упаковці	320
Висота 3 упаковки	75,000 см
Ширина 3 упаковки	60,000 см
Довжина 3 упаковки	80,000 см
Вага 3 упаковки	71,804 кг
Гарантия
Гарантія	18 months
