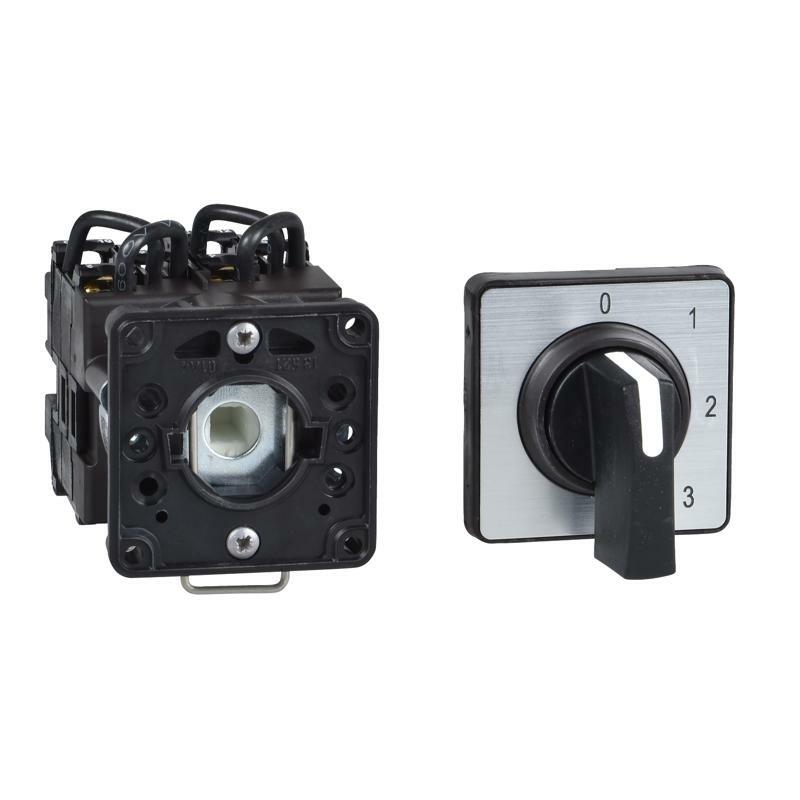

Кулачковий перемикач 22ММ 20А
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony K |
| Тип виробу або компоненту | Кулачковий перемикач в зборі |
| Найменування компонента | K2 |
| [Ith] умовний тепловий струм у відкритому вик | 20 А |
| Монтаж продукту | Фронтальний монтаж |
| Спосіб кріплення | Отвір Ø 22 мм |
| Тип головки кулачкового перемикача | З передньою панеллю 45 x 45 мм |
| Тип виконавчого механізму | Чорний ручка, довжина = 35 мм |
| Замок поворотної ручки | Відстуній |
| Опис маркування | З металік умовні позначки , 2 - 0 - 1 чорний позначення |
| Функція кулачкового перемикача | Перемикач |
| Повернення | Відсутній |
| Положення вимкнено | З вимкненим положенням |
| Опис полюсів | 1P |
| Перемикання позицій | Вправо: 0° - 45° Вліво: 0° - 315° |
| Ступінь захисту | IP65 відповідно до МЕК 60529 |
| Додаткова інформація | |
| Кут перемикання | 45 ° |
| [Ui] номінальна напруга ізоляції | 690 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Ithe] умовний тепловий струм в оболонці | 16 А |
| Електрична зносостійкість | 200000 циклів AC-23 200000 циклів AC-3 600000 циклів AC-15 600000 циклів AC-21 |
| Максимальна робоча швидкість | 2,5 цикл/хв AC-21 2,5 цикл/хв AC-23 2,5 цикл/хв AC-3 8,333 цикл/хв AC-15 |
| Струм короткого замикання | 10000 А |
| Захист від короткого замикання | 20 А патрон запобіжник, тип gG |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ в ізолюючій функції 6 кВ відповідно до МЕК 947-1 |
| Робота контакту | Повільне розмикання |
| Примусове розмикання | З |
| Електричне з'єднання | Затискні гвинтові клеми гнучкий, момент затяжки: 2 x 1.5 мм² Затискні гвинтові клеми Твердий, момент затяжки: 1 x 2.5 мм² |
| Механічна зносостійкість | 1000000 циклів |
| Габаритна ширина CAD | 45 мм |
| Габаритна висота CAD | 50 мм |
| Габаритна глибина CAD | 49 мм |
| Маса нетто | 0,135 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-3 для коло подачі живлення МЕК 60947-5-1 для ланцюг управління CENELEC EN 50013 |
| Сертифікація виробу | CSA 240 В 3 к.с 3 фази 2 полюс(и) UL 240 В 0,33 к.с 1 фаза 2 полюс(и) CSA 240 В 1 к.с 1 фаза UL 240 В 1 к.с 3 фази |
| Захисна обробка | TC |
| Робоча температура навколишнього середови | -25…55 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Ударостійкість | 30 gn відповідно до МЕК 68-2-27 |
| Вібростійкість | 5 gn (f = 10…150 Гц) відповідно до МЕК 68-2-6 |
| Клас захисту від ураження електричним стру | Клас II відповідно до МЕК 536 Клас II |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 6,500 см |
| Ширина 1 упаковки | 6,500 см |
| Довжина 1 упаковки | 11,000 см |
| Вага 1 упаковки | 149,000 г |
| Тип 2 упаковки | S01 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 15,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 1,631 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 320 |
| Висота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 80,000 см |
| Довжина 3 упаковки | 60,000 см |
| Вага 3 упаковки | 60,192 кг |
| Гарантия | |
| Гарантія | 18 months |
