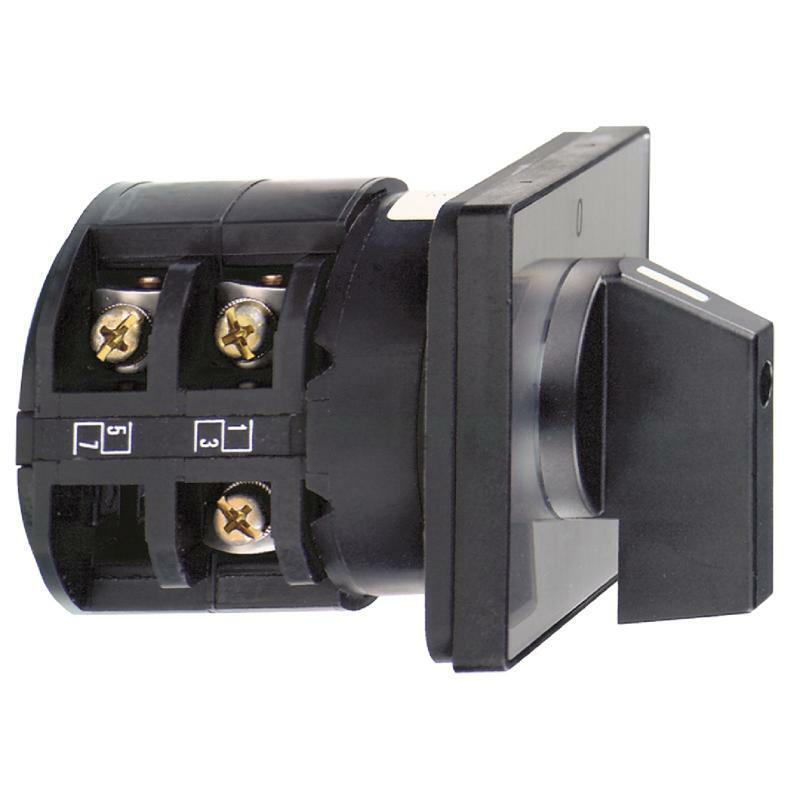

Кулачковий перемикач 50А 2 позиції K50B002Ap
| Головна | |
|---|---|
| Серія продукту | Harmony K |
| Тип виробу або компоненту | Кулачковий перемикач в зборі |
| Найменування компонента | K50 |
| [Ith] умовний тепловий струм у відкритому вик | 50 А |
| Монтаж продукту | Фронтальний монтаж |
| Спосіб кріплення | 4 отвори |
| Тип головки кулачкового перемикача | З передньою панеллю 64 x 64 мм |
| Тип виконавчого механізму | Чорний ручка |
| Замок поворотної ручки | Відстуній |
| Опис маркування | З металік умовні позначки , 0 - 1 чорний позначення |
| Функція кулачкового перемикача | Перемикач |
| Повернення | Відсутній |
| Положення вимкнено | З вимкненим положенням |
| Опис полюсів | 2P |
| Перемикання позицій | Вправо: 0° - 60° |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Додаткова інформація | |
| Кут перемикання | 60 ° |
| [Ui] номінальна напруга ізоляції | 690 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| Струм короткого замикання | 5000 А |
| Захист від короткого замикання | 63 А патрон запобіжник, тип gG |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до EN 947-1 6 кВ відповідно до МЕК 947-1 |
| Робота контакту | Повільне розмикання |
| Примусове розмикання | З |
| Електричне з'єднання | Затискні гвинтові клеми гнучкий, момент затяжки: 2 x 6 мм² Затискні гвинтові клеми Твердий, момент затяжки: 2 x 10 мм² |
| Момент затягування | 2 Н.м |
| Комутаційна здатність [мА] | 15000 мА постійний струм на 120 В 2 контакт(и) для індуктивне навантаження (T = 50 мс) 15000 мА постійний струм на 180 В 3 контакт(и) для індуктивне навантаження (T = 50 мс) 15000 мА постійний струм на 60 В 1 контакт(и) для індуктивне навантаження (T = 50 мс) 20000 мА постійний струм на 140 В 3 контакт(и) для індуктивне навантаження (T = 50 мс) 20000 мА постійний струм на 48 В 1 контакт(и) для індуктивне навантаження (T = 50 мс) 20000 мА постійний струм на 95 В 2 контакт(и) для індуктивне навантаження (T = 50 мс) 30000 мА постійний струм на 30 В 1 контакт(и) для індуктивне навантаження (T = 50 мс) 30000 мА постійний струм на 60 В 2 контакт(и) для індуктивне навантаження (T = 50 мс) 30000 мА постійний струм на 90 В 3 контакт(и) для індуктивне навантаження (T = 50 мс) 3500 мА постійний струм на 110 В 1 контакт(и) для індуктивне навантаження (T = 50 мс) 3500 мА постійний струм на 220 В 2 контакт(и) для індуктивне навантаження (T = 50 мс) 3500 мА постійний струм на 330 В 3 контакт(и) для індуктивне навантаження (T = 50 мс) 37000 мА постійний струм на 120 В 2 контакт(и) для резистивний навантаження (T = 1 мс) 37000 мА постійний струм на 180 В 3 контакт(и) для резистивний навантаження (T = 1 мс) 37000 мА постійний струм на 60 В 1 контакт(и) для резистивний навантаження (T = 1 мс) 40000 мА постійний струм на 140 В 3 контакт(и) для резистивний навантаження (T = 1 мс) 40000 мА постійний струм на 24 В 1 контакт(и) для індуктивне навантаження (T = 50 мс) 40000 мА постійний струм на 48 В 1 контакт(и) для резистивний навантаження (T = 1 мс) 40000 мА постійний струм на 48 В 2 контакт(и) для індуктивне навантаження (T = 50 мс) 40000 мА постійний струм на 70 В 3 контакт(и) для індуктивне навантаження (T = 50 мс) 40000 мА постійний струм на 95 В 2 контакт(и) для резистивний навантаження (T = 1 мс) 50000 мА постійний струм на 24 В 1 контакт(и) для резистивний навантаження (T = 1 мс) 50000 мА постійний струм на 48 В 2 контакт(и) для резистивний навантаження (T = 1 мс) 50000 мА постійний струм на 70 В 3 контакт(и) для резистивний навантаження (T = 1 мс) |
| Механічна зносостійкість | 300000 циклів |
| Габаритна ширина CAD | 64 мм |
| Габаритна висота CAD | 64 мм |
| Габаритна глибина CAD | 85 мм |
| Маса нетто | 0,215 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 60947-3 |
| Сертифікація виробу | CULus 120 В 3 к.с 1 фаза CULus 480 В 25 к.с 3 фази CULus 240 В 7,5 к.с 1 фаза CULus 240 В 7,5 к.с 3 фази |
| Захисна обробка | TC |
| Робоча температура навколишнього середови | -25…55 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Клас захисту від ураження електричним стру | Клас II відповідно до МЕК 60536 Клас II відповідно до NF C 20-030 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,2 см |
| Ширина 1 упаковки | 7,2 см |
| Довжина 1 упаковки | 11,5 см |
| Вага 1 упаковки | 208,0 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 30 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 6,953 кг |
| Гарантия | |
| Гарантія | 18 months |
