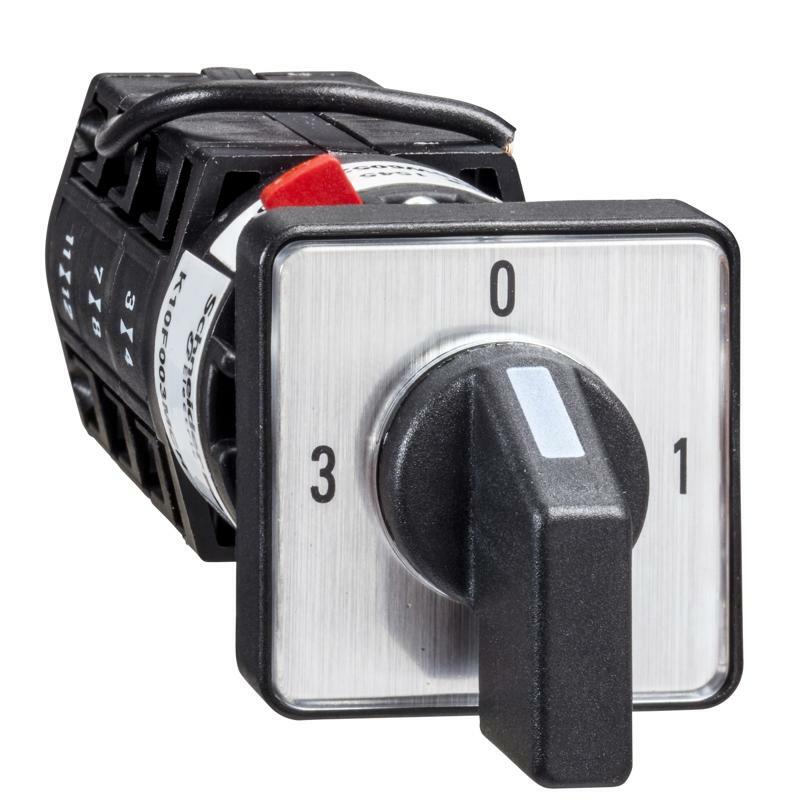

Кулачковий вимикач 10А 3+0 K10F003Mch
| Головна | |
|---|---|
| Серія продукту | Harmony K |
| Тип виробу або компоненту | Кулачковий перемикач в зборі |
| Найменування компонента | K10 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А |
| Монтаж продукту | Фронтальний монтаж |
| Спосіб кріплення | Отвір Ø 16 або 22 мм |
| Тип головки кулачкового перемикача | З передньою панеллю 30 x 30 мм |
| Тип виконавчого механізму | Чорний ручка |
| Замок поворотної ручки | Відстуній |
| Опис маркування | З металік умовні позначки , 0 - 1 - 2 - 3 чорний позначення |
| Функція кулачкового перемикача | Перемикач амперметра |
| Повернення | Відсутній |
| Тип вимірювання | Для 3 контурів |
| Положення вимкнено | З вимкненим положенням |
| Перемикання позицій | Вправо: 0° - 90° - 180° - 270° - 270° |
| Ступінь захисту | Контактна колодка: IP20 Робоча головка: IP65 відповідно до МЕК 60529 |
| Додаткова інформація | |
| Кут перемикання | 90 ° |
| [Ui] номінальна напруга ізоляції | 440 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| Номінальна робоча потужність [Вт] | 1800 В AC-23A, 220/240 В 3 фази 370 В AC-23A, 110/120 В 1 фаза 750 В AC-23A, 220/240 В 1 фаза |
| Номінальна потужність [к.с.] | 1 к.с на 220/240 В змінний струм, 3 фази 0,33 к.с на 110/120 В змінний струм, 1 фаза 0,75 к.с на 110/120 В змінний струм, 3 фази 0,75 к.с на 220/240 В змінний струм, 1 фаза |
| [Ie] номінальний робочий змінний струм | 10 А на 400 В AC-1 10 А на 400 В AC-21A 3 А на 240 В AC-15 6 А AC-15 |
| [Ie] номінальний робочий постійний струм | 10 А на 24 В резистивний навантаження 0,3 А на 220 В резистивний навантаження 0,7 А на 110 В резистивний навантаження |
| Електрична зносостійкість | 100000000 циклів |
| Захист від короткого замикання | 10 А патрон запобіжник, тип gG |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 60947-1 |
| Робота контакту | Повільне розмикання |
| Електричне з'єднання | Затискні гвинтові клеми, момент затяжки: 2 x 1.5 мм² |
| Механічна зносостійкість | 1000000 циклів |
| Габаритна ширина CAD | 30 мм |
| Габаритна висота CAD | 30 мм |
| Габаритна глибина CAD | 100 мм |
| Маса нетто | 0,055 кг |
| Навколишнє середовище | |
| Стандарти | CENELEC EN 50013 МЕК 60947-3 МЕК 60947-5-1 |
| Сертифікація виробу | CULus |
| Захисна обробка | TC |
| Робоча температура навколишнього середови | -20…55 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Клас захисту від ураження електричним стру | Клас II відповідно до МЕК 60536 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4,0 см |
| Ширина 1 упаковки | 4,1 см |
| Довжина 1 упаковки | 10,5 см |
| Вага 1 упаковки | 72,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 65 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 5,135 кг |
| Гарантия | |
| Гарантія | 18 months |
